Model Checker
Настройка

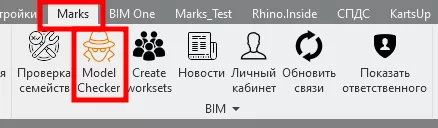

1. Плагин расположен по пути Marks/Model Checker (см. Рис. 1);

Рис. 1

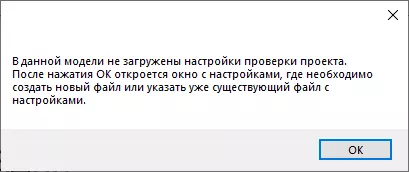

2. При первом запуске плагина в проекте высветится окно, которое будет сигнализировать о том, что для конкретной модели не указан файл с настройками (см. Рис. 2).

Рис. 2
Нажмите «ОК».

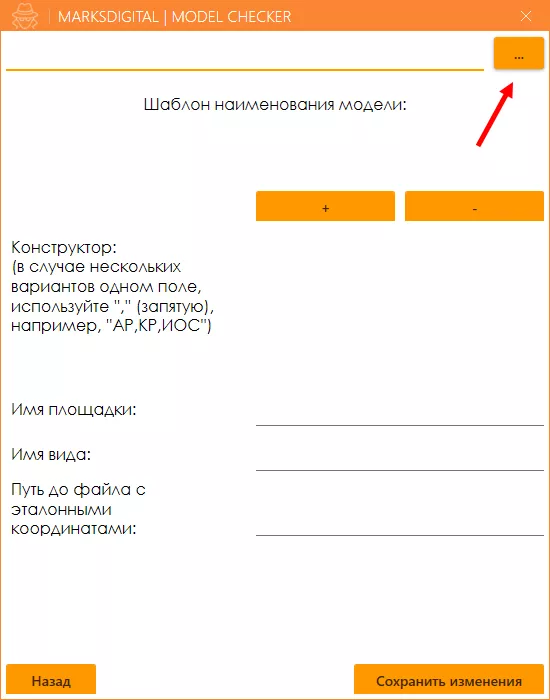

3. Далее откроется окно с настройками. Вы можете создать новый файл с настройками, либо выбрать существующий, для этого необходимо нажать на «…» (см. Рис. 3);

Рис. 3
• Создание нового файла
1 – Перейдите в папку ПАПКА ПРОЕКТА/BIM/06. Ресурсы/Revit/;

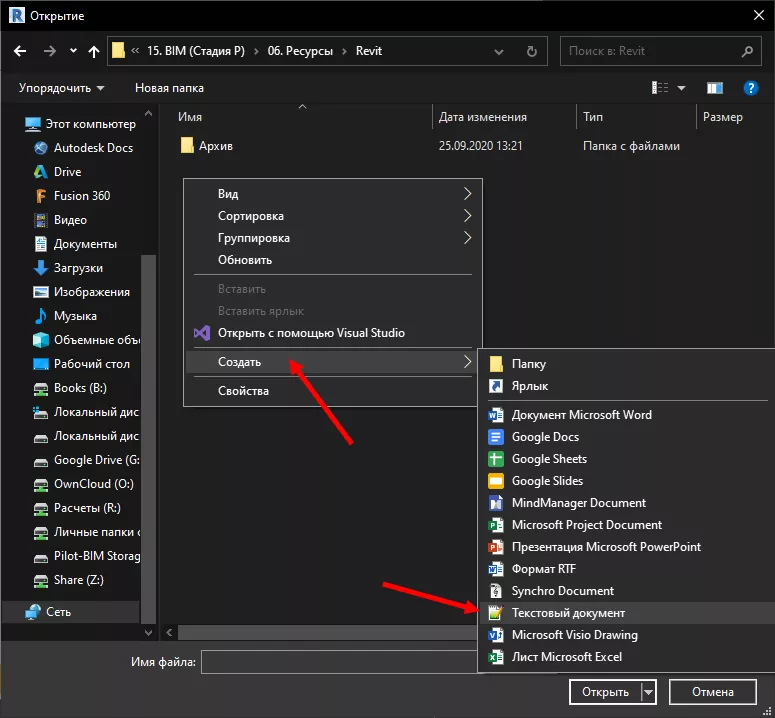

2 – Нажмите ПКМ на свободное место, далее Создать/Текстовый документ (см. Рис. 4);

Рис. 4
3 – Назовите файл по шаблону ModelCheckerSettings_ШифрПроекта (см. Рис. 5);

Рис. 5
4 – нажмите «Открыть»;
• Указание существующего файла

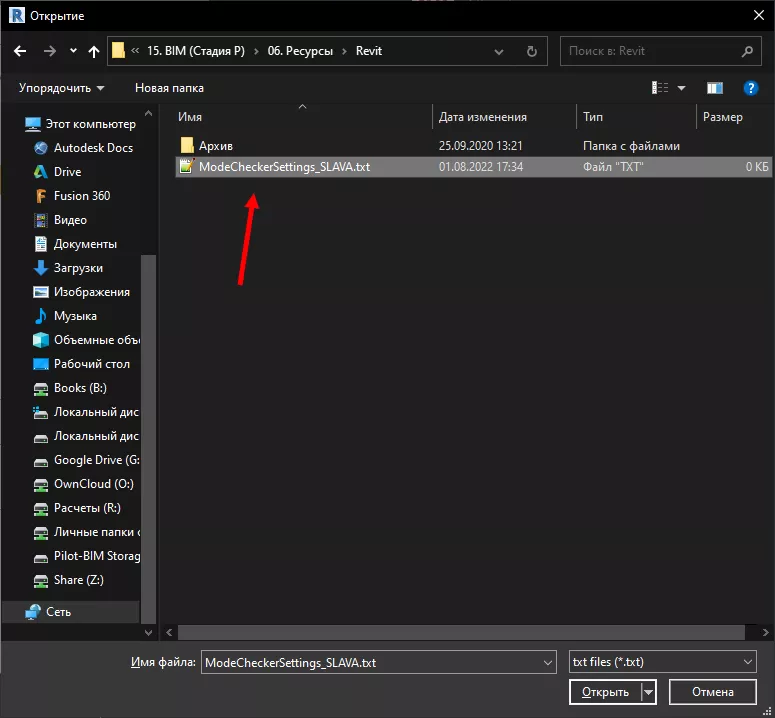

1 - Перейдите в папку ПАПКА ПРОЕКТА/BIM/06. Ресурсы/Revit/;
2 – Выберите файл с настройками и нажмите «Открыть»;
4. После указания файла с настройками заполните следующие поля:
• Конструктор наименования модели

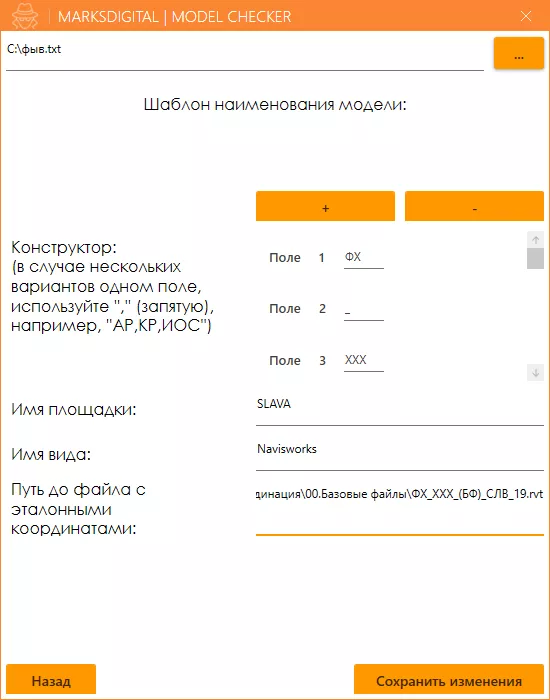

Так как шаблон наименования моделей на проекте единообразен и наименование моделей отличается только в поле Раздел и Часть модели, в связи с этим используется принцип конструктора полей. Для того, чтобы составить правило наименования для моделей укажите количество полей в шаблоне наименования модели используя кнопки «+» и «-» (см. Рис. 6)

Рис. 6

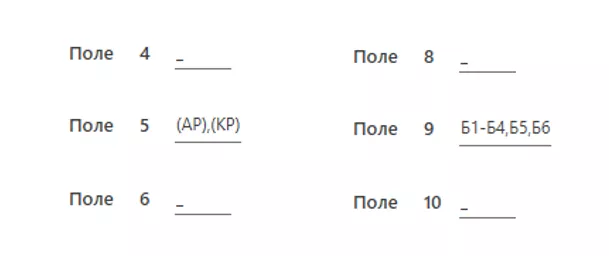

Каждое поле может являться списком возможных значений, например, для перечисления Разделов или Частей модели указывайте значения через «,» (запятую). (см. Рис. 7)

Рис. 7
• Имя площадки
Укажите в данном поле наименования площадки, которое указано в BEP или EIR проекта. Для уточнения подробностей обратитесь к BIM-менеджеру/BIM-координатору проекта.
• Имя вида
Укажите наименования вида, с которого будет происходить экспорт в Navisworks. Это необходимо для того, чтобы плагин проверял не всю модель, а только элементы, которые участвуют в оформлении документации и в проверках на коллизии. Для уточнения подробностей обратитесь к BIM-менеджеру/BIM-координатору проекта.
• Путь до файла с эталонными координатами.
Укажите путь до файла с общими координатами. Рекомендуется указывать Координационный файл. При отсутствии координационного файла вы можете указать модель любого раздела, имеющую правильную систему координат. Для уточнения подробностей обратитесь к BIM-менеджеру/BIM-координатору проекта.
Пример корректных настроек для проекта (см. Рис. 8):

Рис. 8
Данный файл с настройками должен применяться для всех моделей проекта.

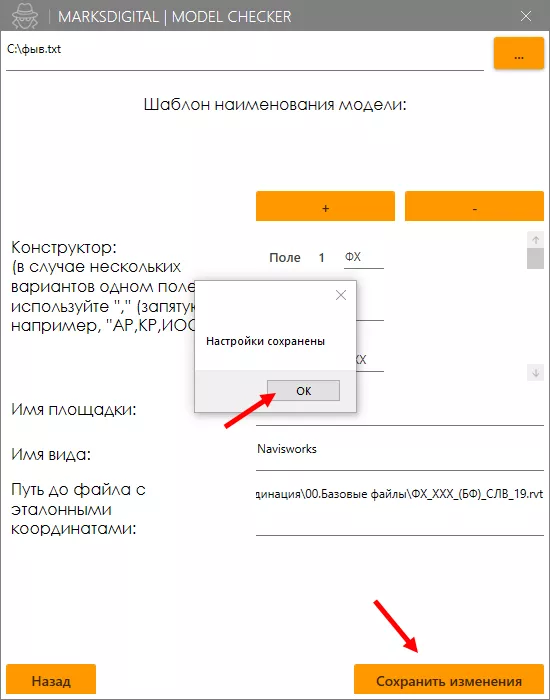

5. Нажмите «Сохранить изменения». После чего нажмите «ОК» (см. Рис. 9);

Рис. 9
Использование

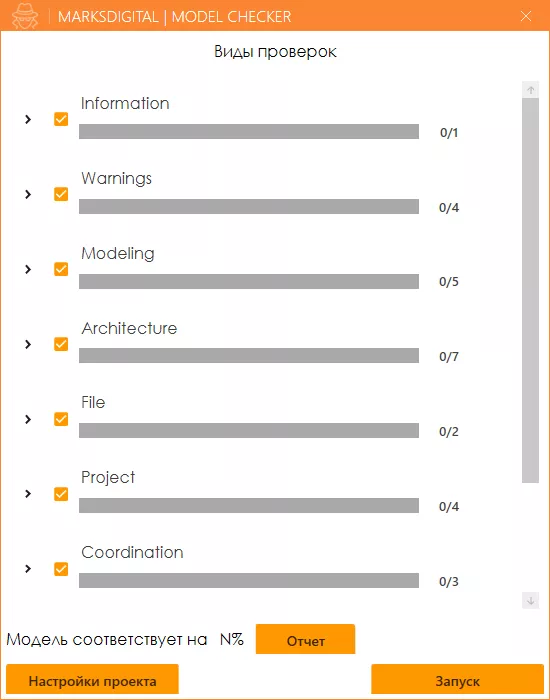

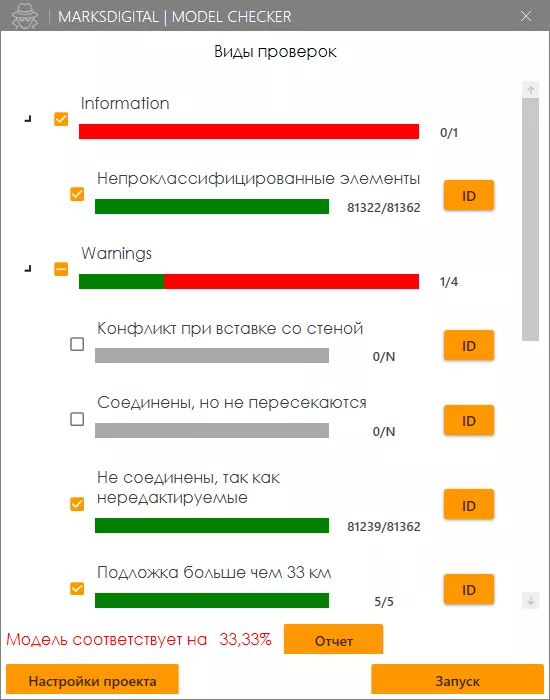

6. При запуске плагина откроется окно с видами проверок (см. Рис. 10);

Рис. 10

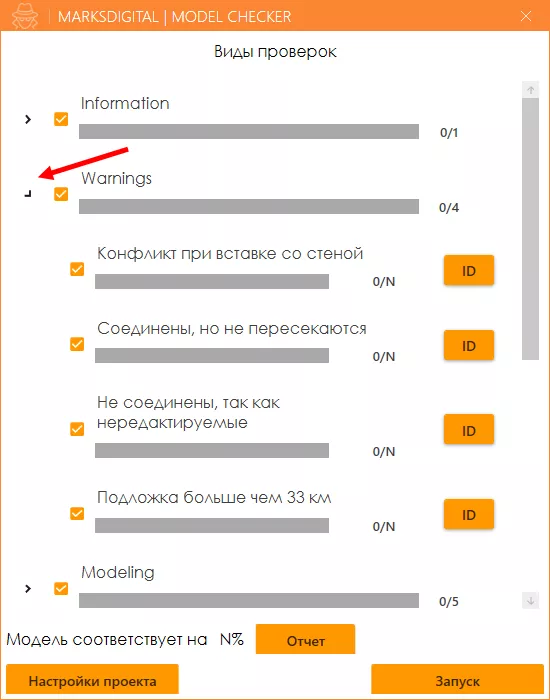

Чтобы посмотреть какие проверки в типе, вы можете нажать на стрелку (см. Рис. 11). В каждой проверке есть ее Имя, Шкала с результатом, Отношение корректных элементов к некорректным, а также кнопка «ID» для выгрузки результата данной проверки.

Рис. 11

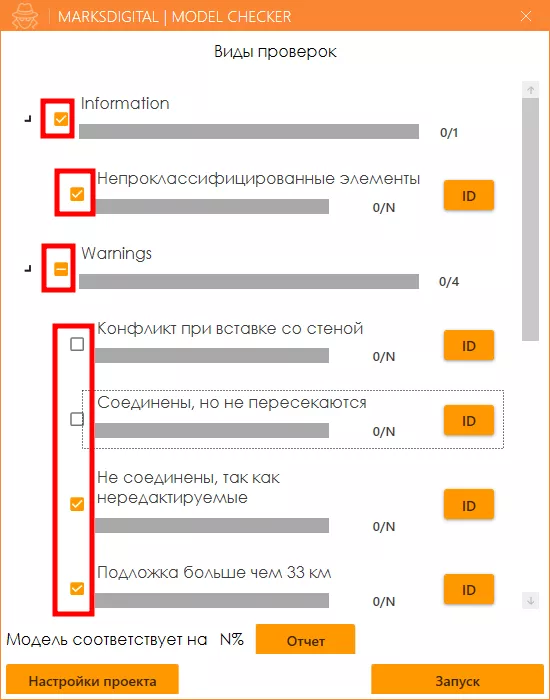

7. Выберите проверки, которые вы хотите запустить. Для этого необходимо поставить/снять галочку напротив проверок/групп проверок (см. Рис. 12);
Обратите внимание, что не все проверки предназначены для вас (например, есть проверки, для BIM отдела, есть проверки для проектировщиков), поэтому указываете только свои проверки.

Рис. 12
8. Нажмите «Запуск» (см. Рис. 13);

Рис. 13
9. После отработки плагина в выбранных проверках/группах проверок заполнятся данные (см. Рис. 14);

Рис. 14

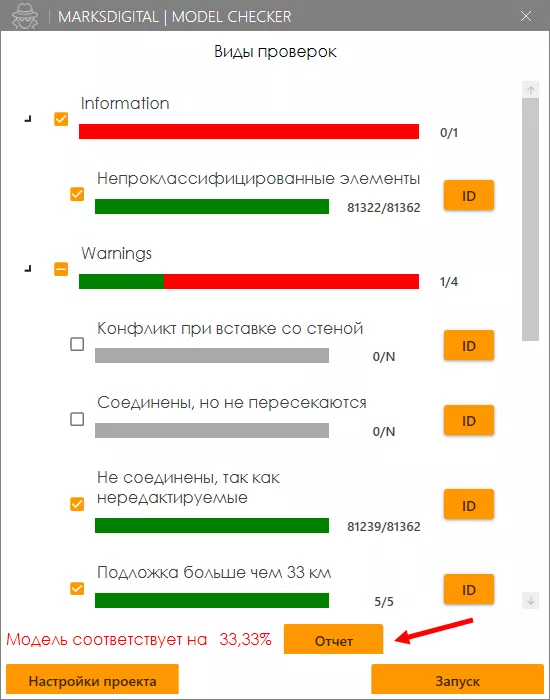

• Для того, чтобы получить сводный отчет по проверкам в Excel нажмите «Отчет» (см. Рис. 15);

Рис. 15

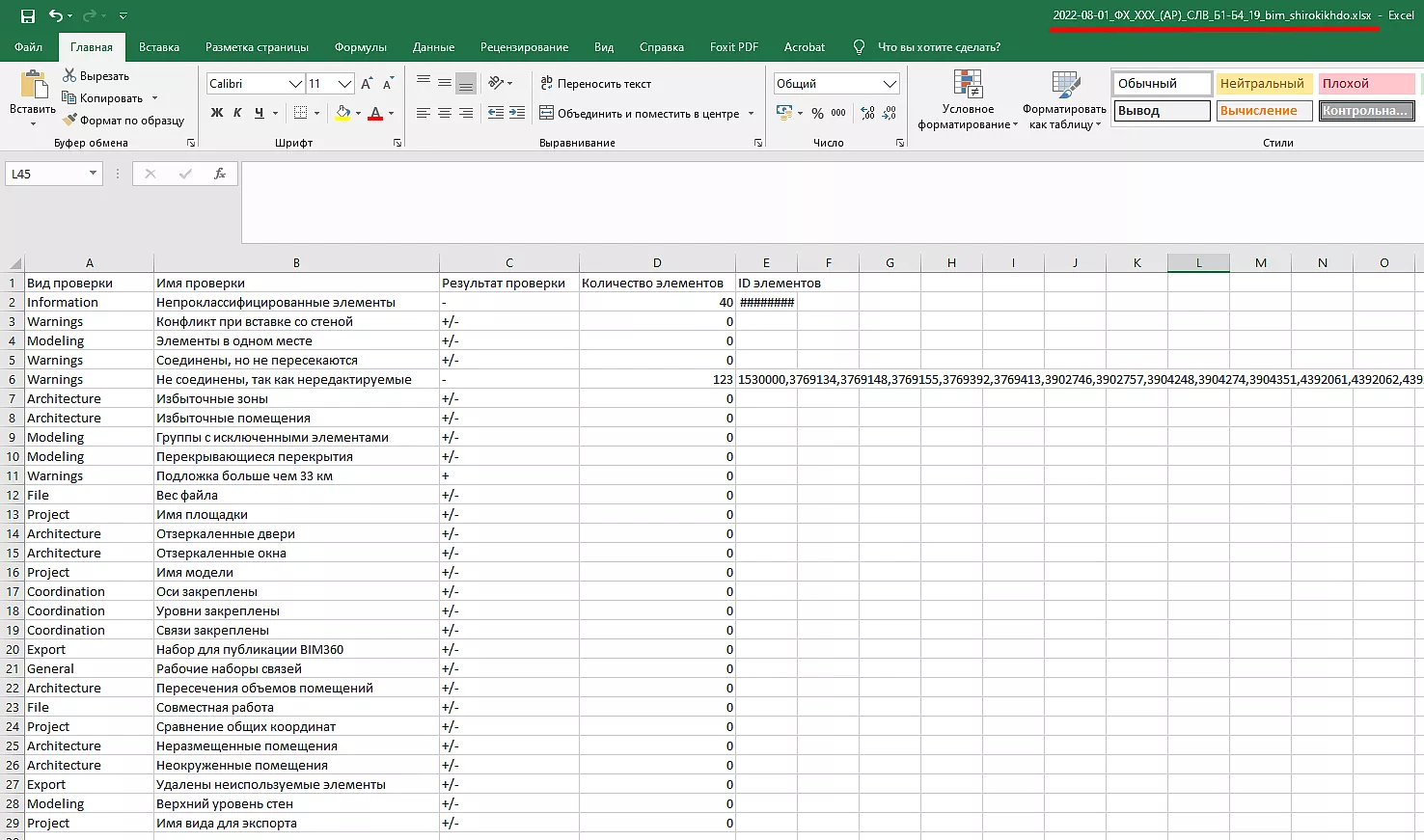

После нажатия у вас откроется файл Excel с наименованием ГГГГ-ММ-ДД_НАИМЕНОВАНИЕ МОДЕЛИ со сводной информацией по результатам проверки (см. Рис. 16).

Рис. 16
• Для того, чтобы получить подробный отчет по конкретной проверке нажмите на «ID» у проверки (см. Рис. 17);

Рис. 17

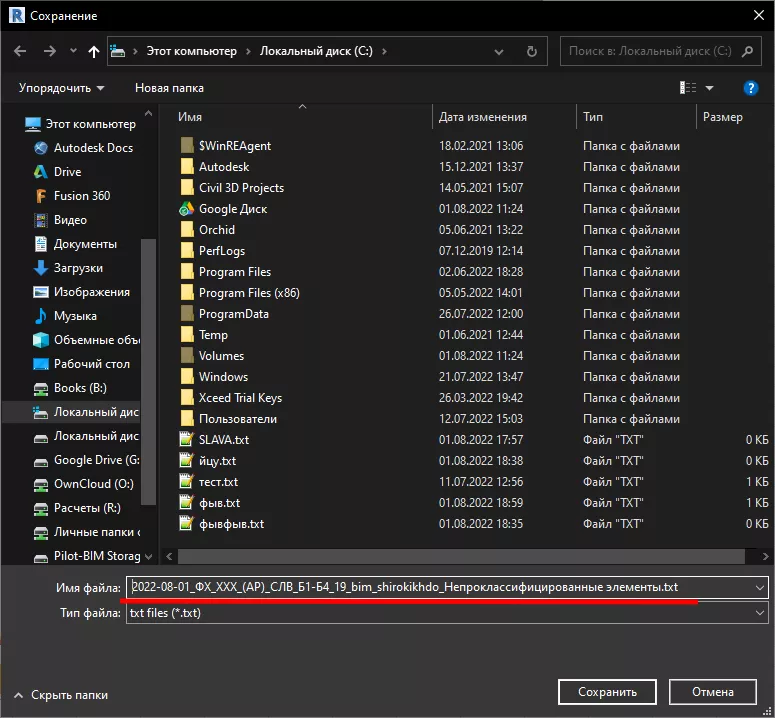

После нажатия у вас откроется окно с выбором пути сохранения файла проверки с наименованием ГГГГ-ММ-ДД_НАИМЕНОВАНИЕ МОДЕЛИ_НАИМЕНОВАНИЕ ПРОВЕРКИ (см. Рис. 18). Сохраните файл.

Рис. 18

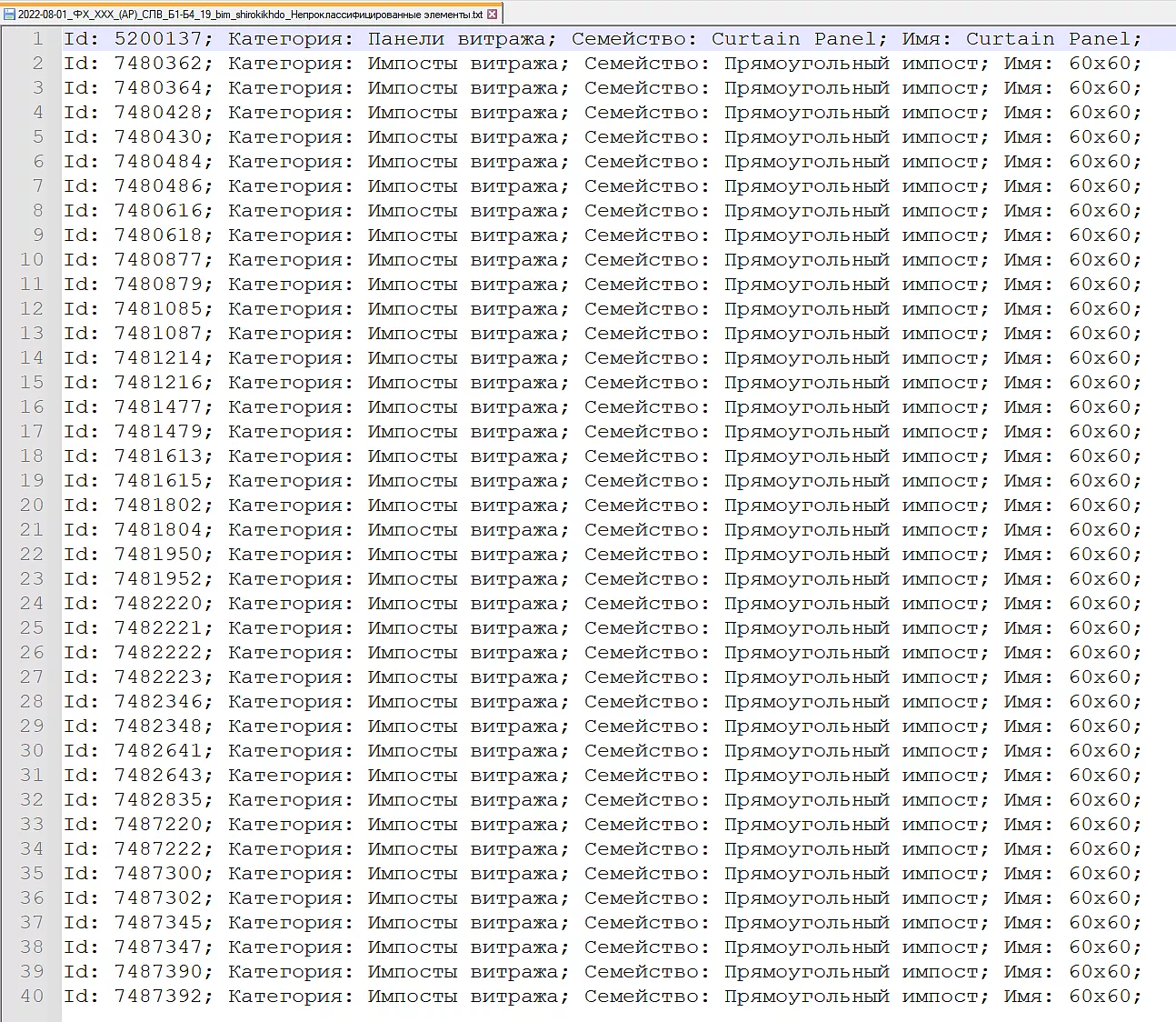

В подробном отчете по каждому элементу есть информация об ID, Категории, Семейству, а также Имени элемента (см. Рис. 19);

Рис. 19

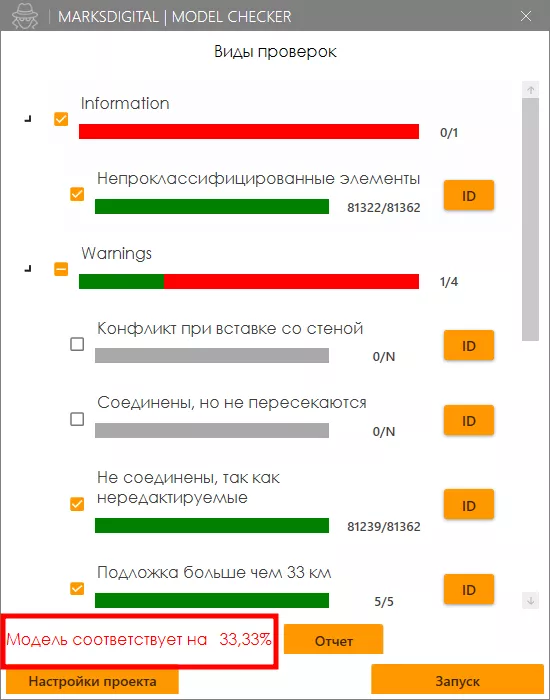

10. Рядом с кнопкой «Отчет» вы можете увидеть процент соответствия модели требованиям BIM (см. Рис. 20);

Рис. 20

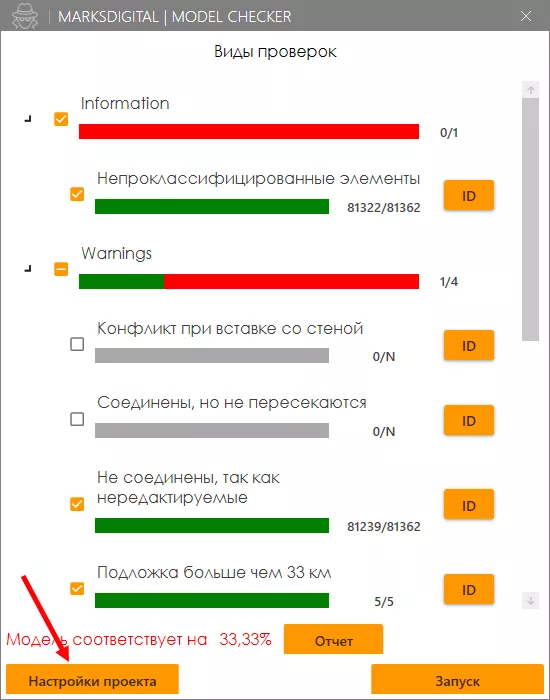

11. В случае потребности редактирования файла с настройками нажмите на «Настройки проекта» и см. пункт «Настройка» (см. Рис. 21);

Рис. 21
