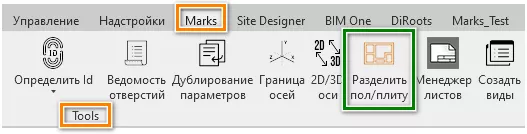

Кнопка «Разделить пол/плиту» расположена на вкладке Marks – Tools (см. Рисунок 1).

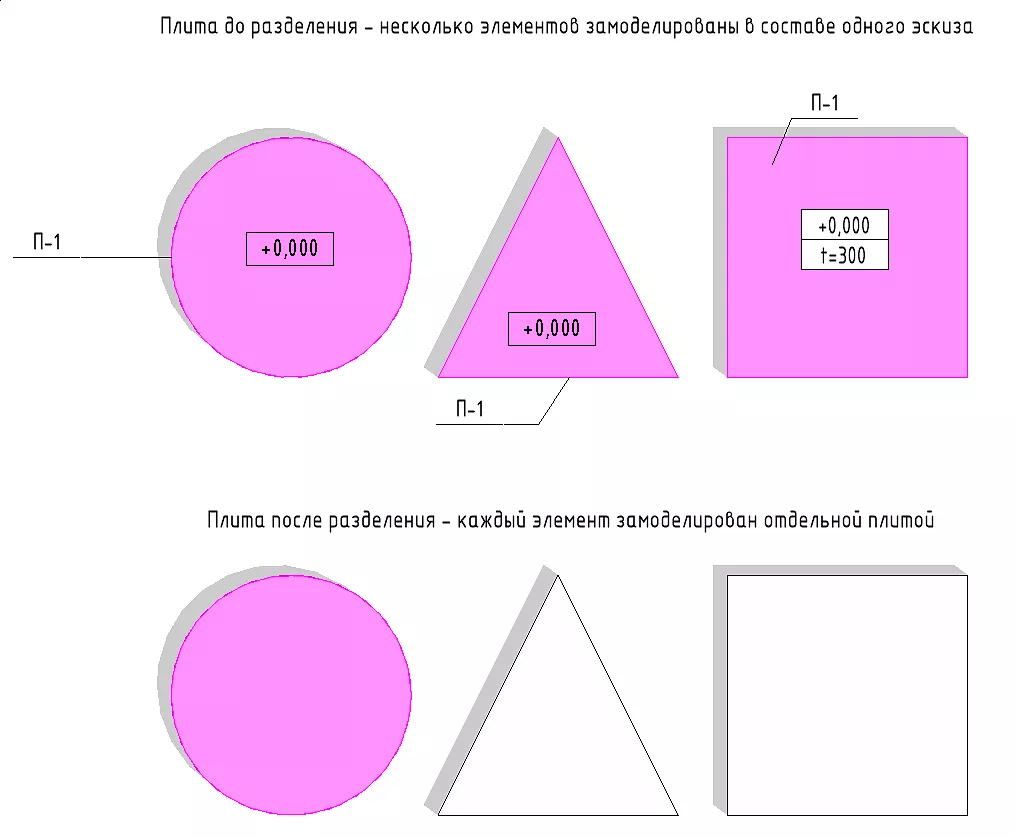

Плагин позволяет в два клика разбить на отдельные элементы плиты или полы, замоделированные в составе одного перекрытия.

Новые элементы наследуют все свойства исходного перекрытия – типоразмер, параметры экземпляра.

Примечание: на данный момент все аннотационные обозначения на виде автоматически не перепривязываются к новым элементам и будут удалены, когда пользователь удалит исходную плиту.

Функция отрабатывает для следующих категорий:

• Перекрытия (несущие и не несущие)

• Фундаментные плиты

Чтобы разделить элемент на отдельные части нажмите кнопку «Разделить пол/плиту», выберите элемент (или несколько элементов при необходимости), далее нажмите «Готово» на панели управления в верхней левой части экрана:

Revit выдаст предупреждение – жмите ОК. Оно связано с тем, что исходный элемент (плита до разделения) не удаляется автоматически, и элементы модели дублируют друг друга.

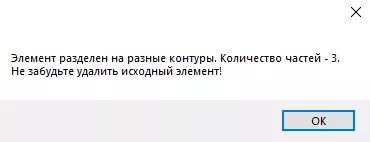

В конце программа выдаст сообщение, сколько новых элементов получено после разделения, а также напоминание о том, что исходный элемент пользователь удаляет вручную.
