• Плагин «Создать виды» формирует виды в плане;

• В зависимости от задачи создается план этажа, план потолка или план несущих конструкций;

• Виду назначается выбранный пользователем шаблон*;

• Виду автоматически присвается корректное наименование по стандарту MARKS;

• Вид сразу правильно расположен в Диспетчере проектов (положение вида в ветке диспетчера управляется выбранным шаблоном вида).

*Примечание: плагин не создает шаблоны видов, он пошагово выбирает доступный шаблон вида из тех, что загружены в проект.

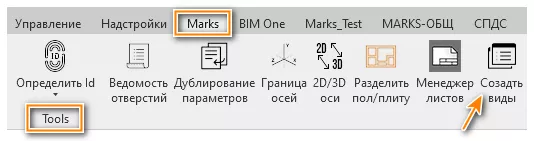

Кнопка «Создать виды» расположена на вкладке Marks – Tools (см. Рисунок 1).

По умолчанию плагин предлагает выбрать одну из групп шаблонов без итераций [1]

*Примечание: с учетом итераций [2] создаются оформленные виды для раздела КЖ. В архитектурных моделях шаблоны видов с итерациями не применяются.

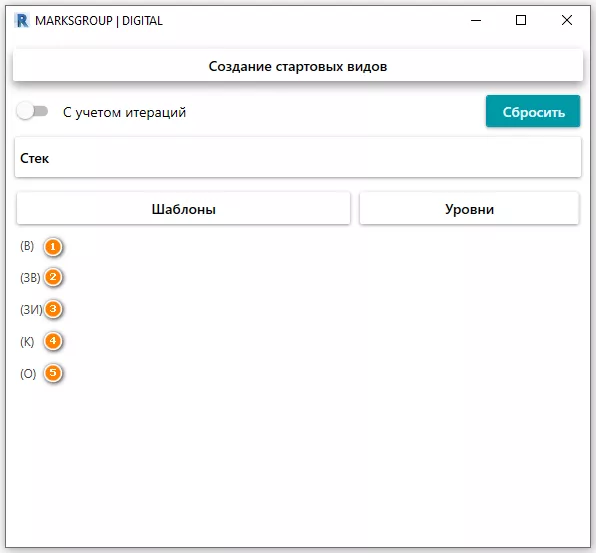

Шаблоны видов без итераций делятся на несколько групп, каждой группе соответствует свой индекс в наименовании см. Рисунок 3:

• (В) – шаблоны для рабочих (вспомогательных) видов [1]

• ЗВ) – шаблоны для входящих заданий [2]

• (ЗИ) – шаблоны для исходящих заданий [3]

• (К) – шаблоны для координации [4]

• (О) – шаблоны для оформленных видов на листах [5]

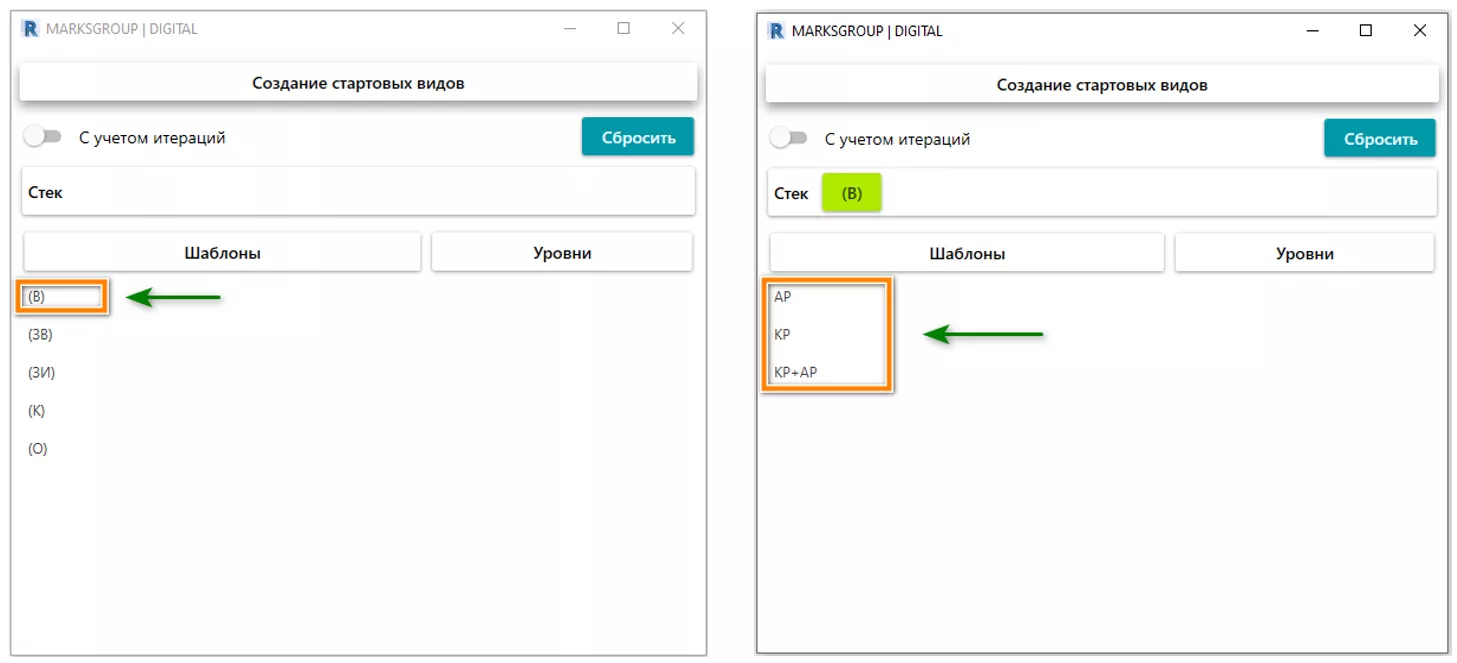

После выбора того или иного индекса на первом шаге, программа последовательно предлагает доступные варианты шаблонов на каждом следующем шаге:

Таким образом, с помощью стеков* (см. примечание ниже) пошагово набирается имя нужного шаблона [1], [2]

*Примечание: под словом «стек» здесь понимается буквенное обозначение между символами «_» в имени шаблона: (В)_КР_П_Построение_План, см. Рисунок 5:

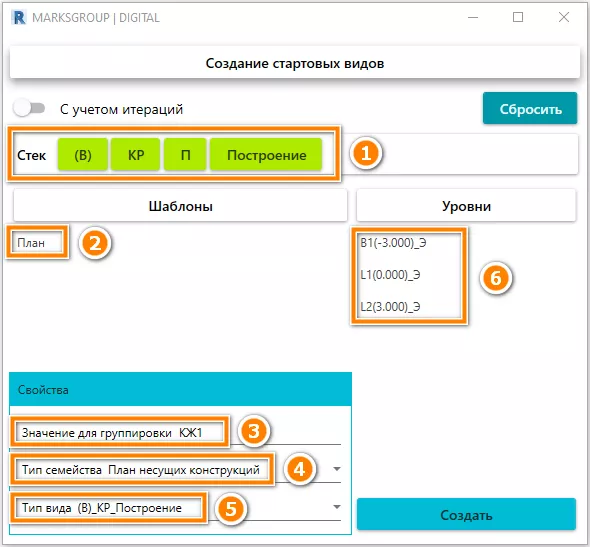

С помощью стеков пошагово набирается имя нужного шаблона [1], [2]

Значение для группировки [3] – Опциональное поле, задает для вида значение параметра ADSK_Комплект чертежей (см. Рисунок 6).

Тип семейства [4] – Обязательное поле, нужно указать семейство плана.

Доступные варианты в списке:

• План этажа;

• План потолка;

• План несущих конструкций.

Тип вида [5] – Обязательное поле, нужно указать типоразмер семейства плана. Выбирайте любой доступный типоразмер из списка.

Уровни [6] – Обязательное поле, выберите один или несколько уровней, на которых следует создать план.

Убедитесь, что прощелкан последний стек шаблона [2], после этого нажмите кнопку «Создать».

Готово, вид появится в ветке диспетчера. Положение вида в диспетчере зависит от применяемого шаблона.

Обратите внимание, что на одном шаблоне для одного уровня можно создать один единственный вид – т.к. Revit не допускает дублирование имен видов. Если вам нужно создать несколько видов в одном уровне, скопируйте и переименуйте созданный вид в диспетчере проектов.
