Подсчет опалубки
Настройка таблиц спецификаций
Получение ВОРов формируется из двух спецификаций:

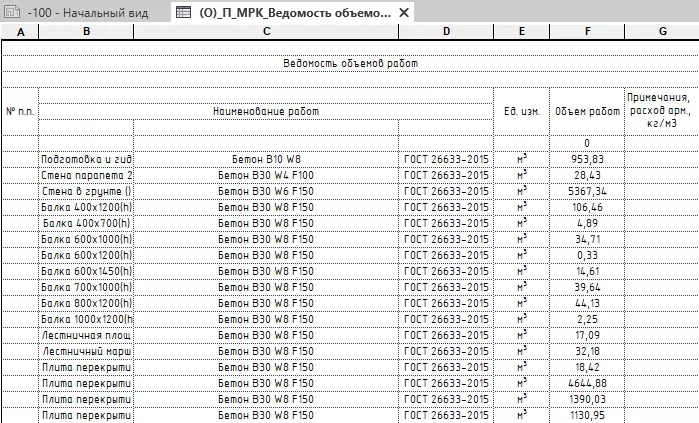

1. Спецификация «(О)_П_МРК_Ведомость объемов работ», см. Рис. 1

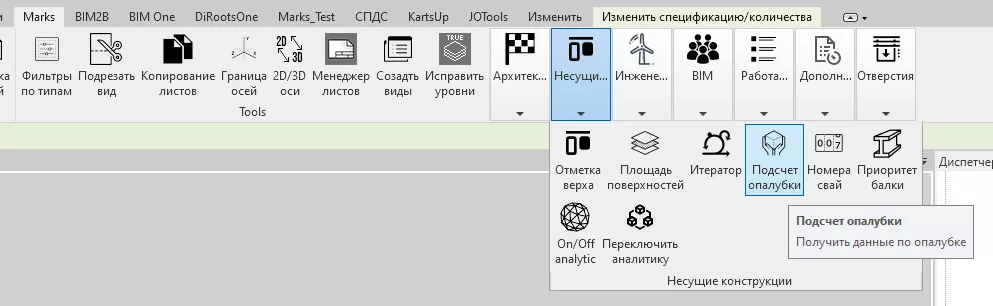

2. Команда «Подсчет опалубки» на вкладке «Marks» на панели «BIM», см. Рис. 2
Рис. 1
Рис. 2
Столбик «B» - это параметр Мрк.ТипКонструкции (или Marks_Тип конструкции). В него необходимо написать истинный (проектный) тип конструкции. Например, в проекте можно формировать «пилоны» как категорией «Несущая колонна», так и «Стена», но использовать имя категории – недопустимо. Поэтому необходимо самостоятельно описать категорию (тип конструкции). Так же в этот параметр можно записывать полное имя типа конструкции.
Столбики «C», «D», «E», «F», «G» - данные о материалах, при этом «G» будет заполняться в материал. В столбик «J» на текущий момент необходимо записывать информацию о принадлежности той или иной части здания, например: Стилобат, Башня 1, Блок 1..3 и т.д.
Формирование ведомости лучше делать в общей модели – например паркинг, или стилобат. При отсутствии таковой необходимо выбрать одну модель как общую и загрузить в неё все связанные модели.

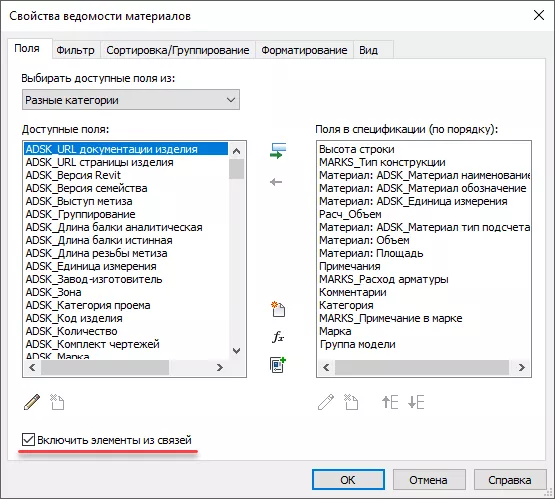

В спецификации необходимо установить галочку «Включить элементы из связей» см. Рис. 3
Рис. 3

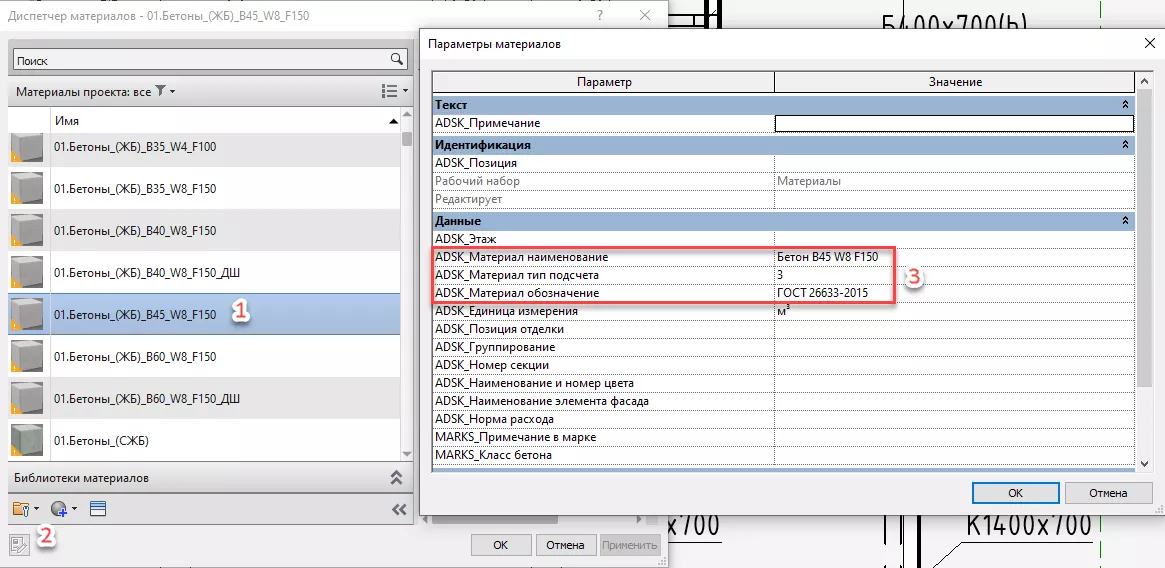

Необходимо настроить материалы для правильного подсчета объемов см. Рис.4
1. Выберете настраиваемый материал
2. Нажмите кнопку «Параметры» чтобы открыть окно настройки параметров материала
3. Заполните указанные параметры:
«ADSK_Материал наименование» - имя материала (например, B25 W4 F100)
«ADSK_Материал обозначение» - ссылка на ГОСТ или другой стандарт (ГОСТ 26633-2015)
«ADSK_Материал тип подсчета»: для расчета штук или погонных метров = 1, для расчета м² = 2, для расчета м³ = 3. При некорректном заполнении данных параметров материал не будет считаться, или будет считаться некорректно.
Рис. 4
Подсчет ВОР

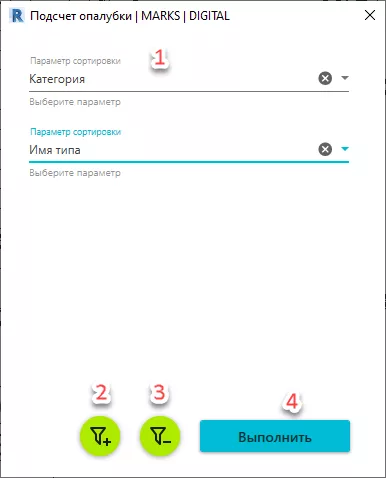

Запустите плагин «Подсчет опалубки» как показано на рис. 2 Интерфейс плагина показан на Рис. 5
Рис. 5
- Выберете параметр для сортировки
- При необходимости можно добавить дополнительные параметры сортировки. Допускается использовать от 1 до 5 параметров.
- Удаление последнего параметра сортировки.
- Запуск плагина. Кнопка становится активной, когда выбраны значения для всех параметров сортировки.

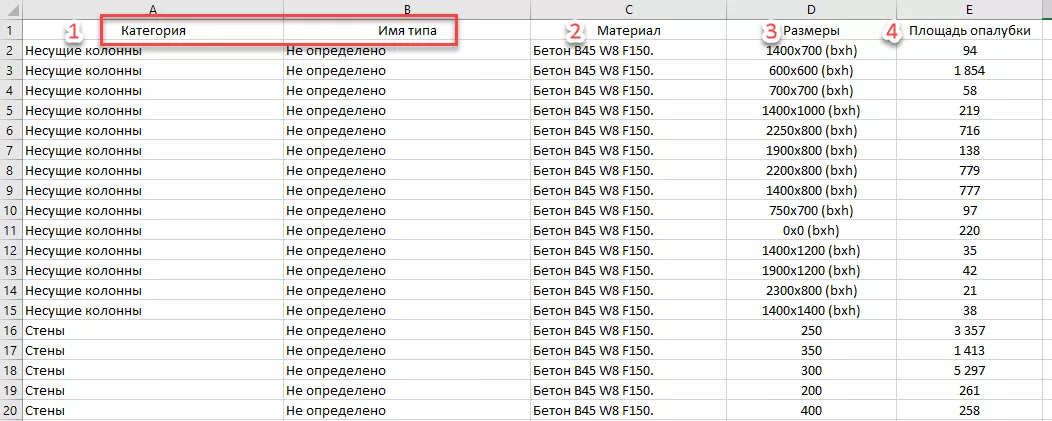

После выполнения расчетов Вам будет предложено сохранить файл. Файл будет сохранён в формате *.csv – это псевдотаблица, она сразу откроется в Excel. Внешний вид таблицы показан на рис. 6
Рис. 6
- Столбцы с выбранными параметрами сортировки.
- Столбец материала (не ставьте точку в названии материала)
- Столбец с размером элемента.
- Площадь опалубки в м².
