11.5. Несущие стены
Требования к моделированию
Таблица 107
Инструмент моделирования |
Системное семейство категории «Стены» инструментом «Стена: несущая». |

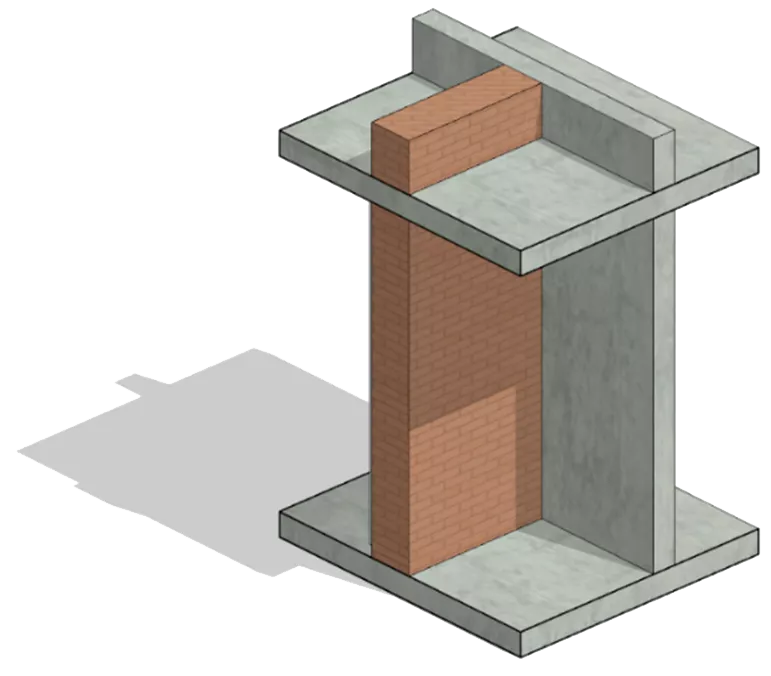

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Выполняется: • Несущие стены в условных габаритах и условном расположении. |
ПД |
Выполняется: • Несущие стены в точных габаритах и точном расположении в объеме всего здания; • Заполнение параметров. |
|
ТД |
Выполняется: • Несущие стены в точных габаритах и точном расположении в объеме всего здания; • Заполнение параметров, используемых при формировании сводной ведомости объемов работ и материалов. |
|
РД |
Выполняется: • Несущие стены в точных габаритах и точном расположении в объеме всего здания; • Заполнение параметров используемых при формировании рабочих спецификаций. |
|
Примечание |
Стены должны быть разделены по этажам. |
Стены должны иметь корректные привязки к уровням. |
Свободные торцы стен должны быть отсоединены. |
Запрещенные действия |
Использование инструмента «Составная стена». |
Использование многослойных стен. |
Назначение параметру «Зависимость сверху» значения «Неприсоединенная». |
Использование инструмента «Присоединить верх/основание». |
Моделирование стен через несколько этажей, в случае если это не предусматривает технология монтажа. |
Размещение стен со свободным торцом без отсоединения. |
Использование инструмента «Редактировать профиль» для создания проема или отверстия. |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Требования к параметризации
Таблица 108
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
• |
||||
Точные габариты |
• |
• |
• |
|||
Условное расположение |
• |
|||||
Точное расположение |
• |
• |
• |
|||
Внешний образ/вид |
• |
• |
• |
• |
||
Материалы1 |
• |
• |
• |
• |
||
Уровень проработки атрибутивной информации |
||||||
Размеры |
Длина |
• |
• |
• |
3000 мм |
|
Толщина |
• |
• |
• |
200 мм |
||
Неприсоединенная высота |
• |
• |
• |
3000 мм |
||
Объем |
• |
• |
• |
1,8 м3 |
||
Идентификация |
Описание |
• |
• |
• |
Стена железобетонная |
|
Материал несущих конструкций |
• |
• |
• |
Бетон B35 |
||
ADSK_Предел огнестойкости2 |
• |
• |
R 90 |
|||
MARKS_Расход арматуры |
• |
• |
120 кг/м3 |
|||
Маркировка |
ADSK_Марка конструкции |
• |
• |
Ст-1 |
||
Ресурсы |
ADSK_Единица измерения2 |
• |
• |
м3 |
||
ADSK_Завод-изготовитель2 |
• |
Россия |
||||
Положение |
ADSK_Номер здания |
• |
• |
• |
Строение 1 |
|
ADSK_Этаж |
• |
• |
• |
3 |
||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
К3 |
||
MARKS_Подземная часть |
• |
• |
• |
Да/Нет |
||
Прочее |
ADSK_Комплект чертежей3 |
• |
КЖ0 |
|||
1 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
2 -Заполняется только у элементов, для которых явное указание изготовителя и предела огнестойкости требуется согласно проектным решениям.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
