12.2. Дорожная разметка
Требования к моделированию
- Дорожная разметка моделируется в модели «Обустройство» на основе шаблона;

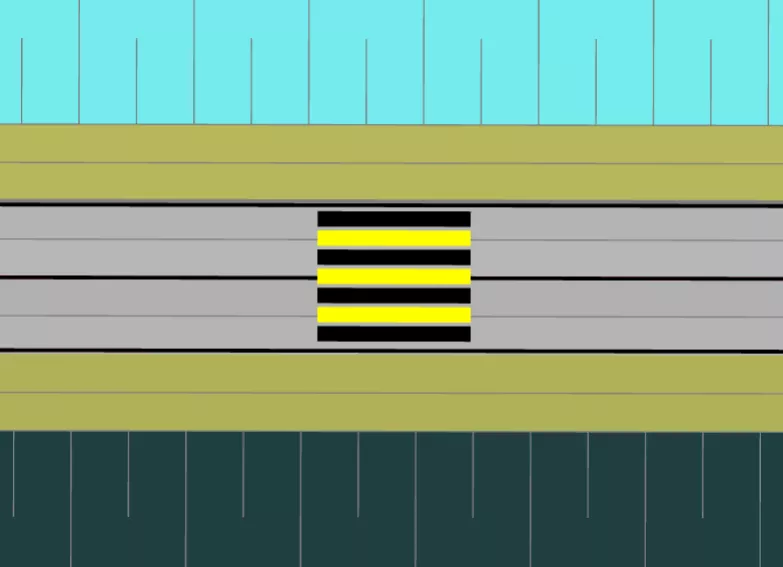

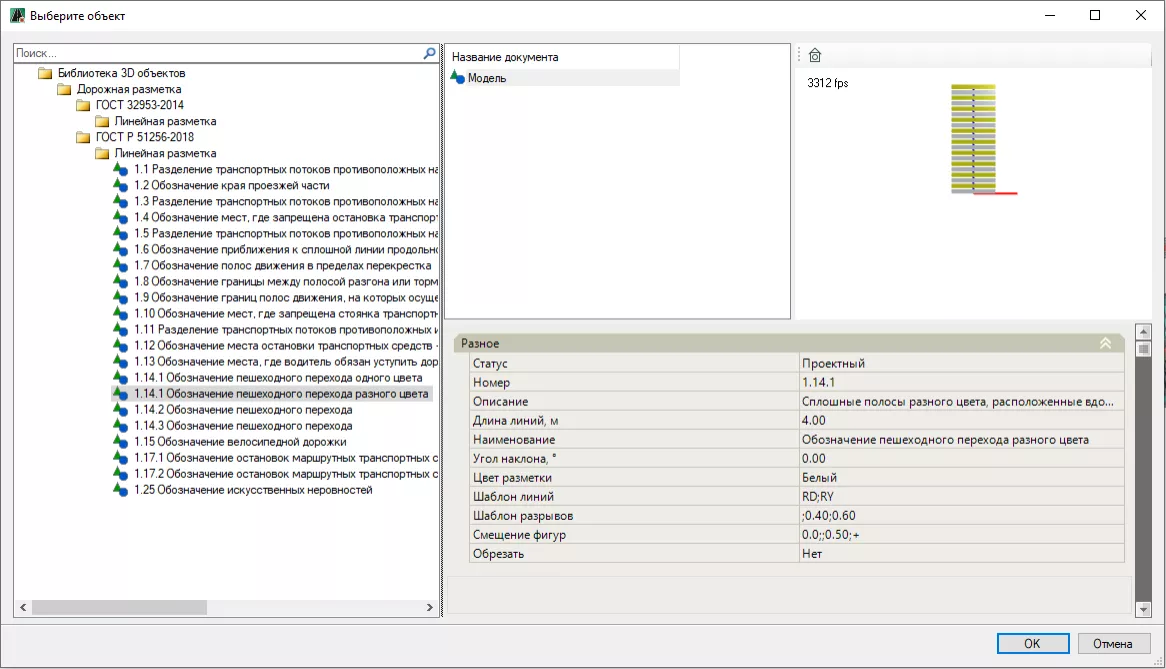

- Элементы дорожной разметки должны быть выполнены, используя библиотеку 3D объектов;
- Все элементы должны находится в определенном слое в зависимости от своего назначения;
- Необходимо ссылаться на актуальную проектную и существующую поверхность.
Требования к параметризации
Таблица 52 – Параметры дорожной разметки
Концепция |
Стадия П |
Стадия Р |
Пример заполнения |
|||
Этап 1 |
Этап 2-3 |
|||||
LOD G |
Условные габариты |
+ |
- |
- |
- |
|
Точные габариты |
- |
+ |
+ |
+ |
||
Условное расположение |
+ |
- |
- |
- |
||
Точное расположение |
- |
+ |
+ |
+ |
||
Внешний образ/вид
|
+ |
+ |
+ |
+ |
||
LOEi |
УИН |
- |
- |
+ |
+ |
Нет данных |
Год постройки |
- |
- |
+ |
+ |
2024 |
|
Год последнего ремонта |
- |
- |
+ |
+ |
Нет данных |
|

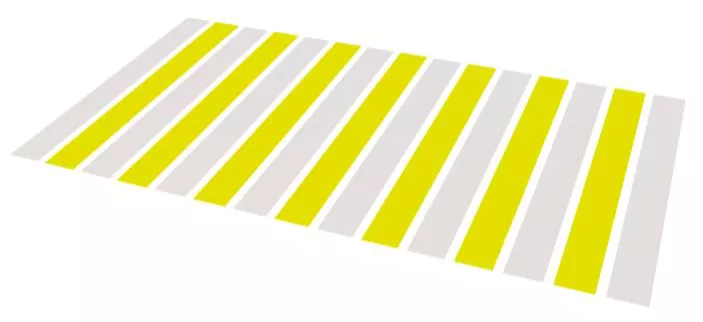

Наименование |
- |
- |
+ |
+ |
Обозначение пешеходного перехода разного цвета |
|
Описание |
- |
- |
+ |
+ |
Сплошные полосы разного цвета |
|
Класс объекта |
- |
- |
+ |
+ |
Технические средства и устройства организации и обеспечения безопасности дорожного движения |
|
КСИ Код класса |
- |
- |
+ |
+ |
PHE |
|
КСИ Наименование класса |
- |
- |
+ |
+ |
Разметка |
|
КСИ Класс строительной информации |
- |
- |
+ |
+ |
Com |
|
Код элемента по классификатору |
- |
- |
+ |
+ |
ЭЛ 70 70 |
|
Код материала |
- |
- |
+ |
+ |
Нет данных |
|
Описание по классификатору |
- |
- |
+ |
+ |
Организация дорожного движения |
|
Номер разметки |
- |
- |
+ |
+ |
1.14.1 |
|
Материал |
- |
- |
+ |
+ |
Термопластик |
|
Содержание разметки |
- |
- |
+ |
+ |
Только для разметки 1.22 и 1.24.2. Для разметки 1.22 указывается номер дороги. Для разметки 1.24.2 - значение |
|
Ширина |
- |
- |
+ |
+ |
Только для линейной разметки. Указывается ширина линии. Для линейной разметки, состоящей из двух параллельных линий, указывается ширина одной линии 0.150 |
|
Длина |
- |
- |
+ |
+ |
Только для линейной разметки 50.00 |
|
Площадь |
- |
- |
+ |
+ |
7.50 |
|
Запрещенные действия

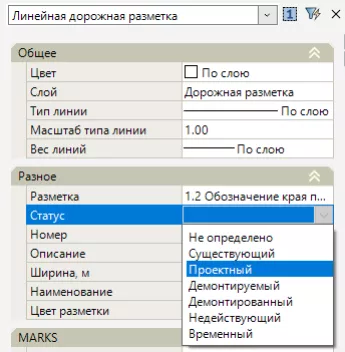

- Создавать разную по «Статусу» разметку в одном слое
Концепция |
Стадия П |
Стадия Р |
Пример заполнения |
|||
Этап 1 |
Этап 2-3 |
|||||
LOD G |
Условные габариты |
+ |
- |
- |
- |
|
Точные габариты |
- |
- |
- |
- |
||
Условное расположение |
+ |
+ |
+ |
+ |
||
Точное расположение |
- |
+ |
+ |
+ |
||
Внешний образ/вид
|
- |
+ |
+ |
+ |
||
LOEi |
- |
- |
+ |
+ |
||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
- |
- |
+ |
+ |
|||
