3.1. Начало работы.

В данном разделе описываются отдельные настройки шаблонов, важные для понимания общих принципов работы с шаблонами и «быстрого старта» проекта.

3.1.1. Стартовый экран

При создании проекта на основе шаблона MARKS_Шаблон_КЖ_19.rte, открывается вид «Начальный вид». На начальном виде располагается основная надпись «MARKS_НачальныйВид» содержащая несколько блоков (см. Рисунок 1).

Рисунок 1. Общий вид Начального вида.

• Блок 1: Информация о проекте [1].
• Блок 2: Логотип организации [2].
• Блок 3: Растровое изображение объекта [3]. Вставляется путем импорта растрового изображения с помощью «Вставить – Изображение».
• Блок 4: Путь к файлу [4]. Позволяет определить расположение файла проекта.
• Блок 5. Ведомость замечаний к листам [5]. Формируется из листов, имеющих какую-либо информацию в параметре MARKS_Штамп_Замечание к листу, и позволяет получить сводную информацию о замечаниях, имеющихся во всех листах проекта.

3.1.2. Файл общих параметров (ФОП)

Файл общих параметров используется для хранения специального вида параметров Revit - «общих» параметров. Благодаря способу хранения (во внешнем текстовом файле), эти параметры можно добавить как в семейство модели, так и в проект, и в марку.

В ФОП параметры хранятся в виде текста с разделителями, запись ведётся автоматически при создании параметра в интерфейсе Revit. При этом самое важное — это уникальный идентификатор параметра - GUID. (см. Рисунок 2)

Рисунок 2. Структура ФОП

ФОП компании основан на ФОП ADSK, дополняется требуемыми параметрами при необходимости. У параметров из ФОП ADSK сохранен соответствующий префикс. Параметры, введенные внутри компании помечены префиксом MARKS.

Благодаря тому что файл общих параметров основан на ФОП ADSK, проектировщики подрядных организаций у которых шаблоны основаны на аналогичном ФОП, могут работать по единому стандарту и успешно обмениваться информацией и заданиями в рамках совместной работы над проектом. А также использовать семейства, которые будут работать в файлах проектов без доработок, правильно отображаться в спецификациях и в сводной модели в Navisworks.

3.1.3. Подключение ФОП к проекту

Чтобы подключить ФОП к проекту, используйте команду «Общие параметры» [1] на вкладке «Управление» [2], а затем укажите путь к ФОП с помощью команды «Обзор» [3]. (см. Рисунок 3)

Рисунок 3

ФОП компании хранится в папке Z:\Bim\4. Семейства\ФОП\

В папке следует выбирать самую последнюю версию ФОП.

3.1.4. Добавление общего параметра из ФОП в проект

Шаблон КЖ содержит ряд общих параметров из ФОП Autodesk, из групп параметров «01 Обязательные ОБЩИЕ», «03 Обязательные КОНСТРУКЦИИ», «05 Необязательные ОБЩИЕ», «07 Необязательные КОНСТРУКЦИИ», а также собственные общие параметры MARKS. Для добавления общего параметра в проект, используйте команду «Параметры проекта» (вкладка «Управление») (см. Рисунок 4):

Рисунок 4

Нажмите «Добавить» [3] для добавления параметра. Затем выберите параметр из ФОП с помощью кнопки «Выбор» [4]. Настройте параметр (тип или экземпляр, поведение в группе – см. примечание ниже) [5], укажите, к каким категориям нужно добавить параметр [6], и настройте его группировку (расположение в панели свойств) [7] (см. Рисунок 5).

Рисунок 5

Пример поведения параметров экземпляра в группе:

Рисунок 6 Группа несущих колонн типового этажа

1 - Значения параметра выравниваются для каждого типа группы – параметр недоступен для редактирования вне группы, всем одинаковым экземплярам в группе будет присвоено одинаковое значение параметра

2 - Значения параметра могут изменяться по экземплярам группы – параметр доступен для редактирования вне группы, экземпляр колонны на каждом этаже получит независимое значение параметра

3.1.5. Изменение набора категорий у существующего параметра.

Для добавления существующего в проекте общего параметра к одной из категорий, используйте команду «Параметры проекта» [2] (вкладка «Управление» [1]) (см. Рисунок 7):

Рисунок 7

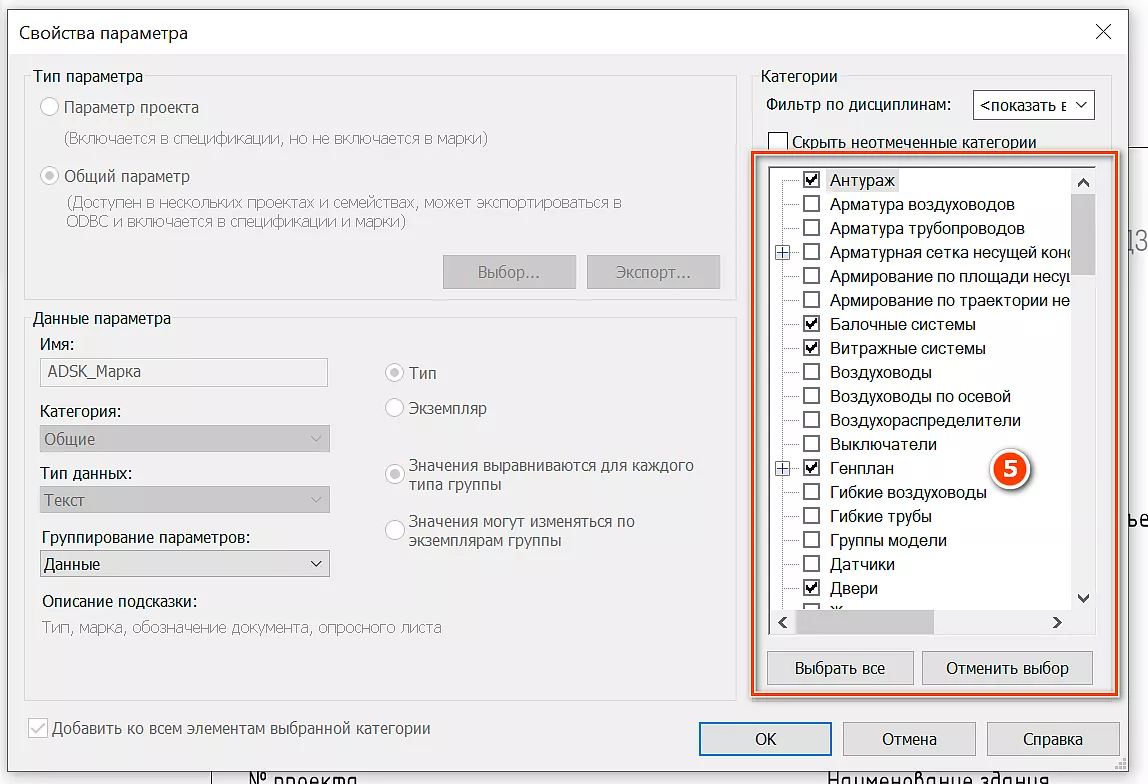

Выберите параметр, который надо изменить [3], далее нажмите «Изменить» [4] и выберите необходимые категории [5] (см. Рисунок 8).

Рисунок 8
