12.9. Изоляция воздуховодов
Требования к моделированию
Таблица 146
Инструмент моделирования |
Стандартный инструмент «Воздуховод» Стандартный инструмент «Соединительные детали воздуховодов»
|

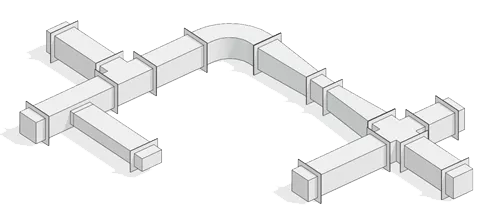

Внешний вид |
Проектируемый объем |
||
Этап |
К |
- |
ПД |
Выполняется: • Моделируется на горизонтальных и вертикальных магистральных воздуховодах противопожарной вентиляции по паркингу и типовым этажам;
|
|
ТД |
Выполняется: • Изоляция горизонтальной разводки магистралей по паркингу и типовым этажам; • Изоляция всех магистральных воздуховодов; • Изоляция в нагруженных инженерными системами местах; • Изоляция разводки от воздухозаборов и воздуховыбросов до венткамер; • Заполнение параметров, используемых при формировании сводной ведомости объемов работ и оборудования |
|
РД |
Выполняется: • Моделирование в точных габаритах во всех помещениях типовых и уникальных этажей согласно проектным решениям; • Заполнение параметров необходимых для формирования рабочих спецификаций; |
|
Примечание |
||
При наличии требования на этапе РД и ПД, ТД воздуховоды моделировать с изоляцией. |
||
Запрещенные действия |
||
Разработка элементов модели участвующих в оформленим документации в рабочих наборах начинающихся с «(50)_» |
||
Требования к параметризации
Таблица 147
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень проработки геометрии |
||||||
Геометрия |
Условные габариты |
• |
||||
Точные габариты |
• |
|||||
Условное расположение |
• |
|||||
Точное расположение |
• |
|||||
Внешний образ/вид |
• |
• |
||||
Уровень проработки атрибутивной информации |
||||||
Размеры |
Диаметр (Размер) |
• |
• |
300 мм - 200 мм |
||
Высота |
• |
• |
300 мм |
|||
Ширина |
• |
• |
200 мм |
|||
Расход |
• |
• |
• |
100 м3/ч |
||
Площадь |
• |
180 м² |
||||
Идентификация |
Классификация систем |
• |
• |
Отработанный воздух |
||
Тип системы |
• |
• |
Дымоудаление |
|||
Имя системы \ MARKS_СО_Имя системы3 |
• |
• |
ДВ |
|||
ADSK_Наименование |
• |
• |
Теплоизоляция, b=10 мм для ø200 |
|||
Маркировка |
ADSK_Позиция1 |
• |
||||
ADSK_Марка |
• |
|||||
Ресурсы |
ADSK_Количество |
• |
• |
• |
4.5 |
|
ADSK_Единица измерения |
• |
• |
• |
шт. |
||
ADSK_Завод-изготовитель1 |
• |
• |
Россия |
|||
ADSK_Код изделия1 |
• |
• |
123456 |
|||
Положение |
ADSK_Номер здания |
• |
• |
Строение 1 |
||
ADSK_Этаж |
• |
• |
2 |
|||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
3 |
|||
MARKS_Подземная часть |
• |
• |
Да/Нет |
|||
Прочее |
ADSK_Комплект чертежей2 |
• |
• |
ДВ1 |
||
1Заполняется только у элементов, для которых явное указание требуется согласно проектным решениям.
2Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
3Параметры, которые добавляются и заполняются автоматически при использовании плагинов MARKS DIGITAL
