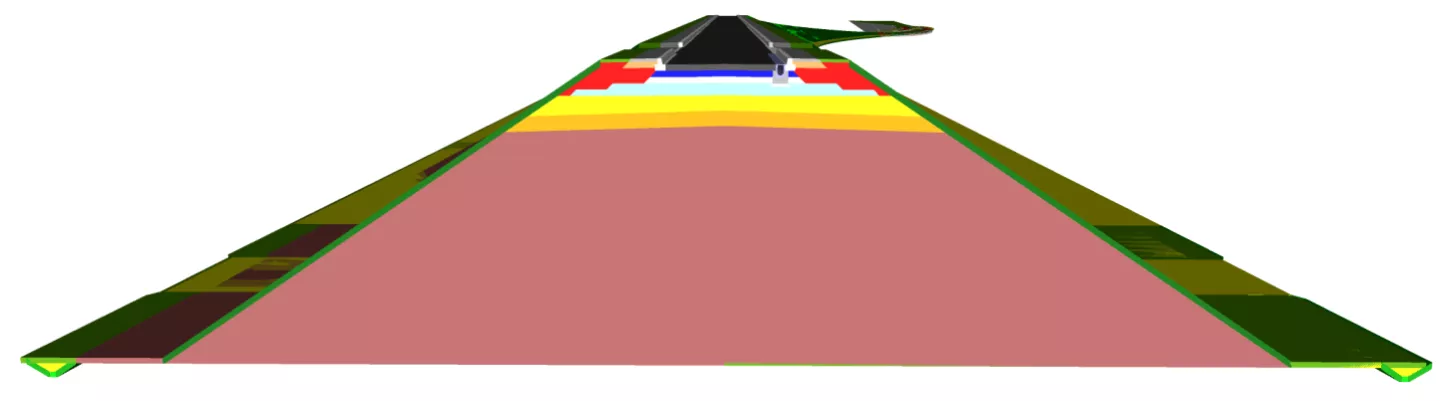

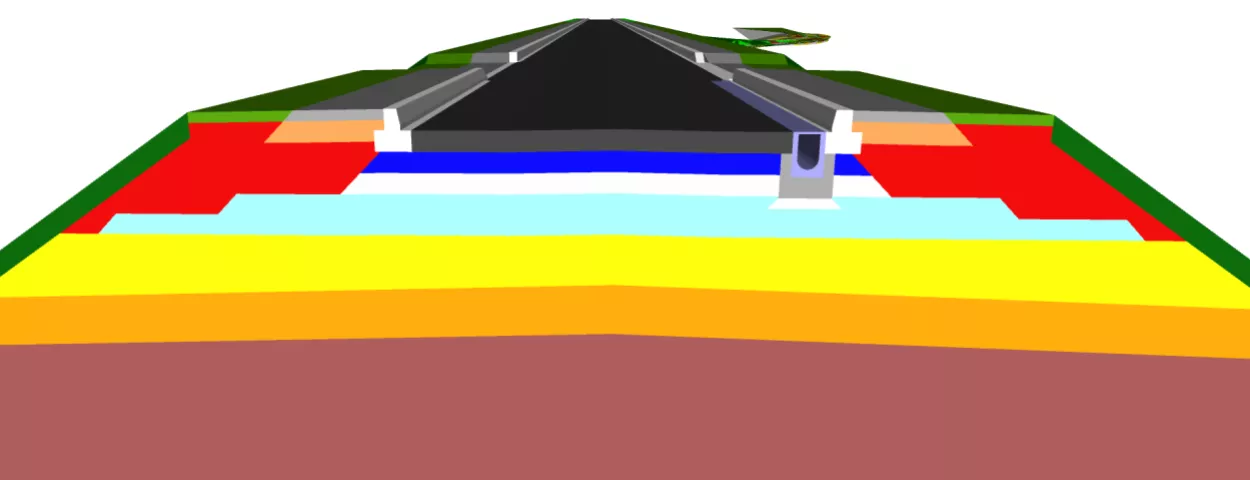

11.3. Земляное полотно и слои дорожной одежды

Требования к моделированию

Земляное полотно и слои дорожной одежды моделируются на основе шаблонов конструкций поперечных профилей MARKS;
Моделирование должно быть выполнено с учетом смежных проектных решений и существующего рельефа местности;
При необходимости корректировки конструкции, необходимо пользоваться палитрой элементов конструкций и деревом элементов конструкций;
Каждый слой дорожной одежды и земляного полотна должен моделироваться отдельным элементом конструкции;
Каждому элементу конструкции должно быть присвоено уникальное имя, несущее основной функционал этого элемента;
Всем элементам конструкции, содержащим семантические свойства, необходимо назначить код контура в соответствии с шифрами объемов «MARKS_Шифры объемов»;
Допускается построение вспомогательных узлов, лучей и контуров;
Наименование вспомогательных элементов конструкций должно выполняться с учетом их функционала и прямого назначения;
При удалении элементов конструкции, от которых зависит построение других элементов, необходимо переназначить базовый узел. В противном случае есть риск потери элементов конструкции.

Требования к параметризации земляного полотна

Таблица 44 - Параметры земляного полотна

		Концепция	Стадия П		Стадия Р	Пример заполнения
		Концепция	Этап 1	Этап 2-3	Стадия Р	Пример заполнения
LOD G	Условные габариты	+	-	-	-
	Точные габариты	-	+	+	+
	Условное расположение	+	+	+	+
	Точное расположение	-	+	+	+
	Внешний образ/вид	-	+	+	+
LOEi	КСИ Код класса	-	-	+	+	ULA
	КСИ Наименование класса	-	-	+	+	несущий слой
	КСИ Класс строительной информации	-	-	+	+	Com
	Код элемента по классификатору	-	-	+	+	ЭЛ 70 20
	Код материала	-	-	+	+	СТ 10 10 30
	Описание по классификатору	-	-	+	+	Песок природный
	Вид работ	-	-	+	+	Насыпь
	Объем	-	-	+	+	500.36
	Группа грунтов	-	-	+	+	Связные
	Подгруппа грунтов	-	-	+	+	Осадочные
	Участок дороги между пикетами	-	-	+	+	0+00.00- 1+00.00
	Грунт	-	-	+	+	Глина
	Плотность грунта	-	-	+	+	2.1
	Тип местности по увлажнению	-	-	+	+	1
	Грунт рабочего слоя	-	-	+	+	Песок мелкий
	Коэффициент уплотнения рабочего слоя	-	-	+	+	0.98
	Объемная масса	-	-	+	+	2.0
	Пористость	-	-	+	+	0
	Влажность	-	-	+	+	10.0
	Сжимаемость	-	-	+	+	0.7
	Коэффициент фильтрации	-	-	+	+	0
	Прочность при сжатии	-	-	+	+	17.0
	Прочность при растяжении	-	-	+	+	0
	Прочность при изгибе	-	-	+	+	0
	Прочность при скалывании	-	-	+	+	Нет данных
	Прочность при ударе	-	-	+	+	Нет данных
	Твердость	-	-	+	+	2
	Упругость	-	-	+	+	5.0
	Пластичность	-	-	+	+	0.5
	Хрупкост	-	-	+	+	1.0
	Вязкость	-	-	+	+	0.2
	Коэффициент разрыхления	-	-	+	+	1.2
	Крепость горных пород	-	-	+	+	Нет данных
	Класс по степени засоления	-	-	+	+	Слабозасоленные
	Класс по степени набухания	-	-	+	+	Ненабухающие
	Класс по степени просадочности	-	-	+	+	Непросадочные
	Класс по степени пучинистости	-	-	+	+	Слабопучинистые
	Величина морозного пучения	-	-	+	+	1/1
	Тип местности в I дорожно- климатической зоне по условиям увлажнения и мерзлотно- грунтвым особенностям	-	-	+	+	Нет данных
	Льдистость грунта вечномерзлой толщи	-	-	+	+	Нет данных
	Разновидность по степени увлажнения	-	-	+	+	Нормальной влажности
	Степень закрепления растительностью поверхности песков	-	-	+	+	Слабозаросшая поверхность

*Физико-механические характеристики грунта заполняются в случае наличия параметра в геологическом отчете для местных грунтов, в паспорте грунта для привозных грунтов

Требования к параметризации укреплений откосов

Таблица 45 – Параметры укреплений откосов

		Концепция	Стадия П		Стадия Р	Пример заполнения
		Концепция	Этап 1	Этап 2-3	Стадия Р	Пример заполнения
LOD G	Условные габариты	-	-	-	-
	Точные габариты	-	+	+	+
	Условное расположение	-	-	-	-
	Точное расположение	-	+	+	+
	Внешний образ/вид	-	+	+	+
LOEi	КСИ код класса	-	-	+	+	NCG
	КСИ Наименование класса	-	-	+	+	ковер из растений
	КСИ класс строительной информации	-	-	+	+	Com
	Код элемента по классификатору	-	-	+	+	ЭЛ 70 40 06
	Код материала	-	-	+	+	Нет данных
	Описание по классификатору	-	-	+	+	Откос насыпи
	Материал	-	-	+	+	Травосмесь
	Толщина	-	-	+	+	0.20
	Площадь	-	-	+	+	500.00
	Объем	-	-	+	+	100.00

		Концепция	Стадия П		Стадия Р	Пример заполнения
		Концепция	Этап 1	Этап 2-3	Стадия Р	Пример заполнения
LOD G	Условные габариты	-	-	-	-
	Точные габариты	-	+	+	+
	Условное расположение	-	-	-	-
	Точное расположение	-	+	+	+
	Внешний образ/вид	-	+	+	+
LOEi	КСИ код класса	-	-	+	+	NCA
	КСИ Наименование класса	-	-	+	+	дорожное покрытие
	КСИ Класс строительной информации	-	-	+	+	Com
	Код элемента по классификатору	-	-	+	+	ЭЛ 70 80
	Код материала	-	-	+	+	СТ 10 03 30 10
	Описание по классификатору	-	-	+	+	Дорожная одежда
	Толщина слоев	-	-	+	+	1.5
	Толщина слоя	-	-	+	+	0.3
	Фукнция	-	-	+	+	Покрытие
	Материал	-	-	+	+	Асфальтобетон
	Номер слоя	-	-	+	+	1
	Количество слоев	-	-	+	+	5
	Покрытие	-	-	+	+	Да
	Участок дороги между пикетами	-	-	+	+	0+00.00- 1+00.00
	Тип поперечного профиля покрытия	-	-	+	+	Нет данных
	Функнция регулирующего слоя	-	-	+	+	Распределение нагрузки
	Площадь	-	-	+	+	5342.41
	Объем	-	-	+	+	267.12
	Вид дорожной одежды	-	-	+	+	Жесткая
	Тип дорожной одежды	-	-	+	+	Капитальный

Запрещенные действия

При наложении контуров ставить всем контурам статус «Проектный»;
Удаление элементов конструкций, от которых зависит построение других элементов конструкций без альтернативных узлов и переназначения базового узла;
Изменение ребер в проектной поверхности и слоях.
