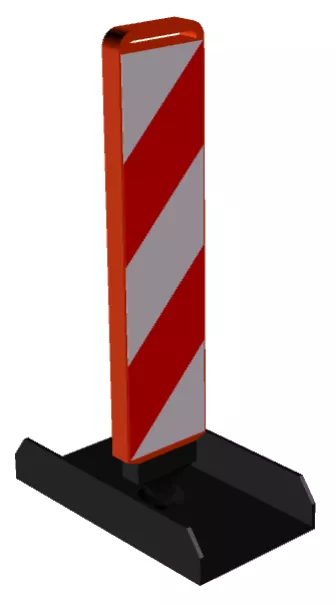

12.13. Ограждения типа солдатик
Требования к моделированию

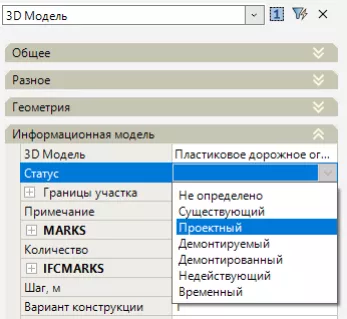

- Участок дорожных конусов должен находиться в определенном слое в зависимости от своего статуса (Проектируемый, существующий, демонтируемый и т.д.);
- Моделирование должно быть выполнено с учетом смежных проектных решений и существующего рельефа местности;
- Необходимо ссылаться на актуальную проектную и существующую поверхность;

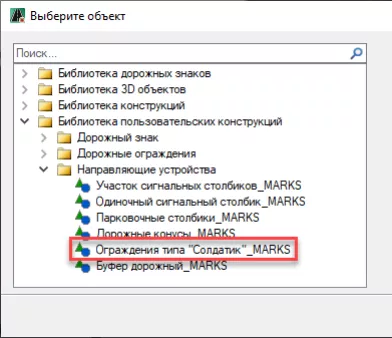

- По умолчанию ограждения типа «Солдатик» моделируются из системной библиотеки конструкций. При моделировании ограждения типа «Солдатик» необходимо использовать пользовательскую библиотеку конструкций используя конструкцию «Ограждения типа «Солдатик»_MARKS»;
- Моделирование можно выполнять как по задаваемым точкам, так и по линейным объектам в т.ч. примитивам.
Требования к параметризации
Таблица 63 – Параметры ограждений типа солдатик
Концепция |
Стадия П |
Стадия Р |
Пример заполнения |
|||
Этап 1 |
Этап 2-3 |
|||||
LOD G |
Условные габариты |
-* |
- |
- |
- |
|
Точные габариты |
- |
+ |
+ |
+ |
||
Условное расположение |
-* |
- |
- |
- |
||
Точное расположение |
- |
+ |
+ |
+ |
||
Внешний образ/вид
|
-* |
+ |
+ |
+ |
||
LOEi |
УИН |
- |
- |
+ |
+ |
Нет данных |
Год постройки |
- |
- |
+ |
+ |
2024 |
|
Год последней ремонта |
- |
- |
+ |
+ |
Нет данных |
|
Наименование |
- |
- |
+ |
+ |
Ограждение типа «Солдатик»
|
|
Описание |
- |
- |
+ |
+ |
Защитные устройства
|
|
Класс объекта |
- |
- |
+ |
+ |
Технические средства и устройства организации и обеспечения безопасности дорожного движения |
|
КСИ Код класса |
- |
- |
+ |
+ |
RUD |
|
КСИ наименование класса |
- |
- |
+ |
+ |
Ограничительный столбик |
|
КСИ Класс строительной информации
|
- |
- |
+ |
+ |
Com |
|
Код элемента по классификатору
|
- |
- |
+ |
+ |
ЭЛ 70 70 |
|
Код материала |
- |
- |
+ |
+ |
СТ 10 02 |
|
Описание по классификатору
|
- |
- |
+ |
+ |
Организация дорожного движения |
|
Количество |
- |
- |
+ |
+ |
7.00 |
|
Шаг, м |
- |
- |
+ |
+ |
5.00 |
|
Длина участка, м |
- |
- |
+ |
+ |
30.00 |
|
ГОСТ (СТО) |
- |
- |
+ |
+ |
Указывается ГОСТ при наличии |
|
*Моделируется в случае необходимости по запросу Заказчика
Запрещенные действия

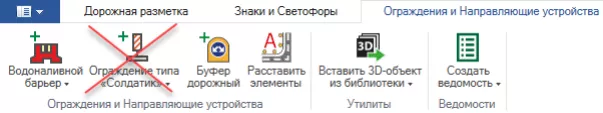

- Использование стандартного элемента Ограждение типа «Солдатик»
