Соединение конструкций

Назад
Содержание

Соединение конструкций

0

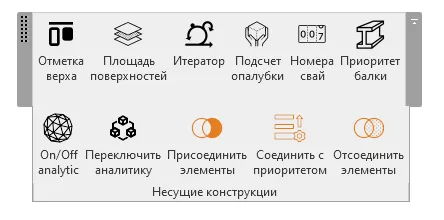

Кнопки для автоматического соединения/отсоединения геометрии расположены на вкладке Marks в линейке «Несущие конструкции»

В отличие от стандартного функционала Revit плагин позволяет выполнять эти действия сразу для нескольких элементов.

В линейке представлены три функции:

  1. Присоединить элементы
  2. Соединить с приоритетом
  3. Отсоединить элементы

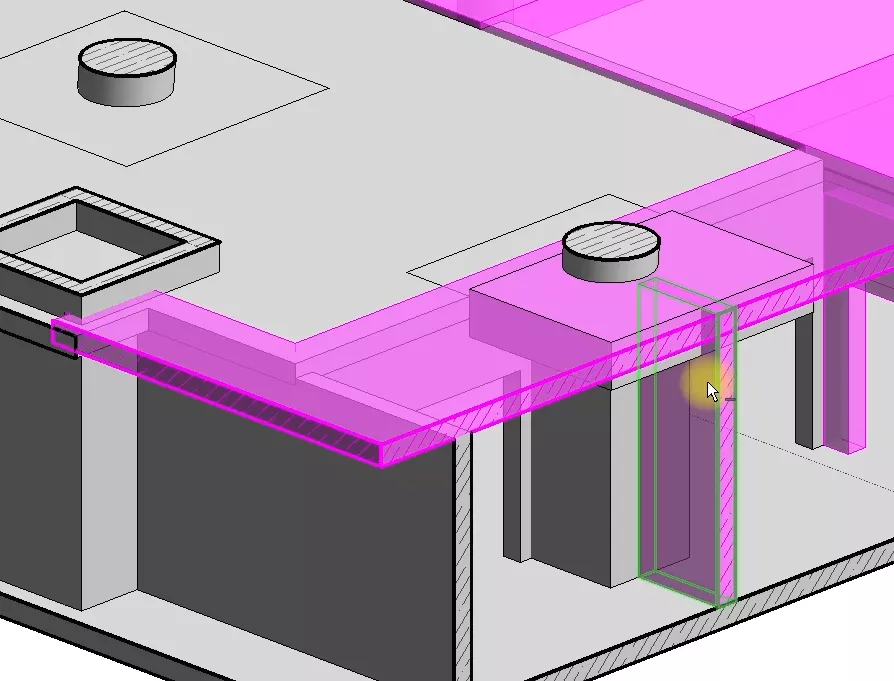

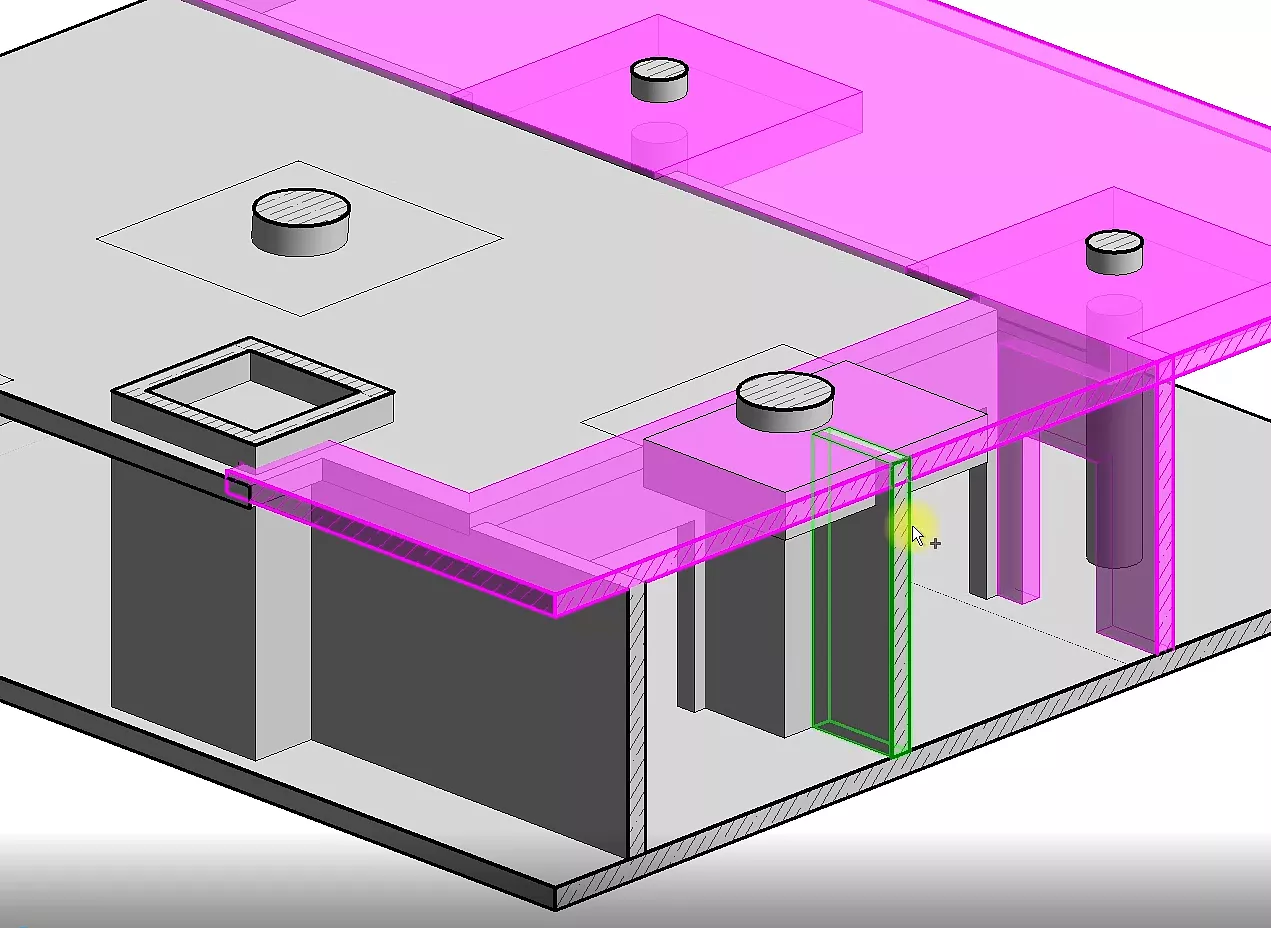

Все три кнопки имеют одинаковый принцип работы. После запуска команды Revit предложит выбрать элементы на активном виде:

Курсор «+» – добавить элементы в выборку

Какой-то текст

Курсор «-» – удалить элементы из выборки

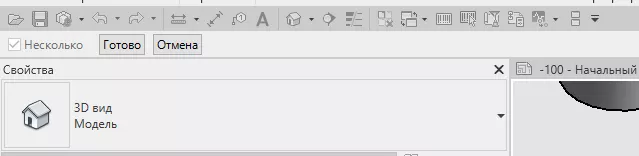

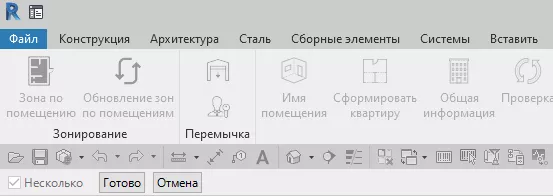

После выбора элементов необходимо завершить команду нажатием кнопки «Готово» в левом верхнем углу экрана под лентой:

Если была запущена команда «Присоединить элементы», на данном этапе она завершится. По окончании программа подскажет, сколько элементов было соединено.

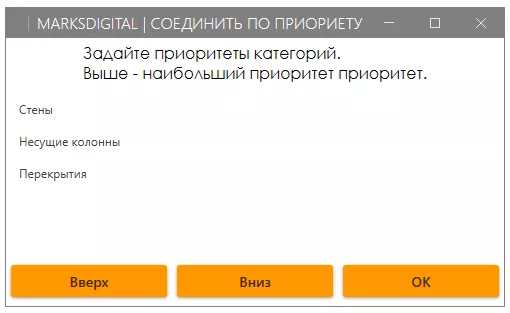

Если была запущена команда «Соединить с приоритетом», то после нажатия кнопки «Готово» появится дополнительное окно, в котором необходимо задать приоритет соединяемым категориям.

Чем выше категория в списке, тем выше приоритет при соединении.

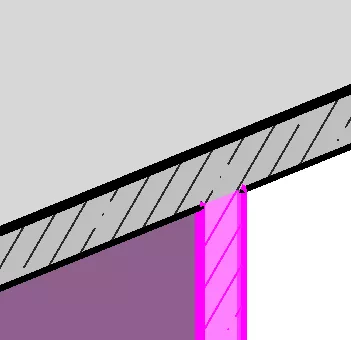

Наибольший приоритет у перекрытия

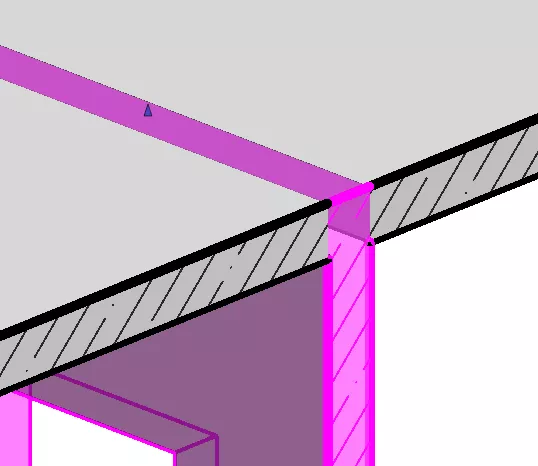

Наибольший приоритет у стены

Аналогичным образом работает функция «Отсоединить элементы»

1 - Запускаем команду «Отсоединить элементы» на вкладке Marks

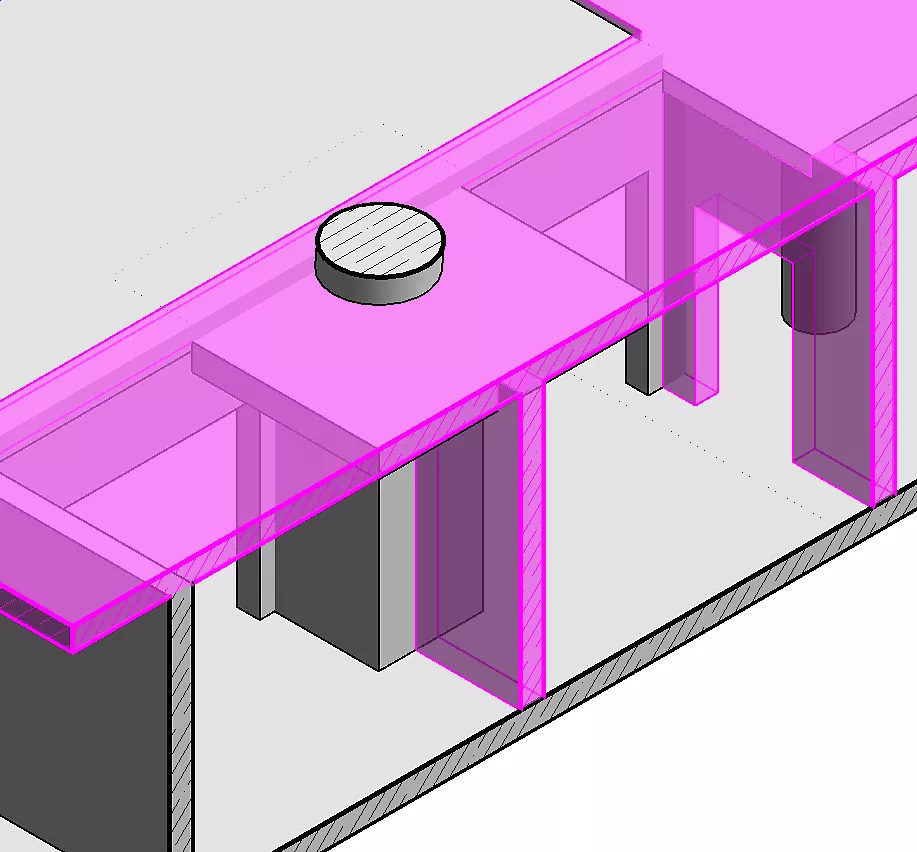

2 – выбираем на активном виде элементы для отсоединения

3 – жмем кнопку «Готово» для завершения команды

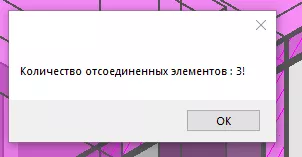

По завершении программа покажет, сколько элементов было отсоединено.
