10.12. Кровля
Требования к моделированию
Таблица 57
Инструмент моделирования |
Системное семейство категории «Крыши» инструментом «Крыша по контуру», «Крыша выдавливанием», «Крыша по грани». |

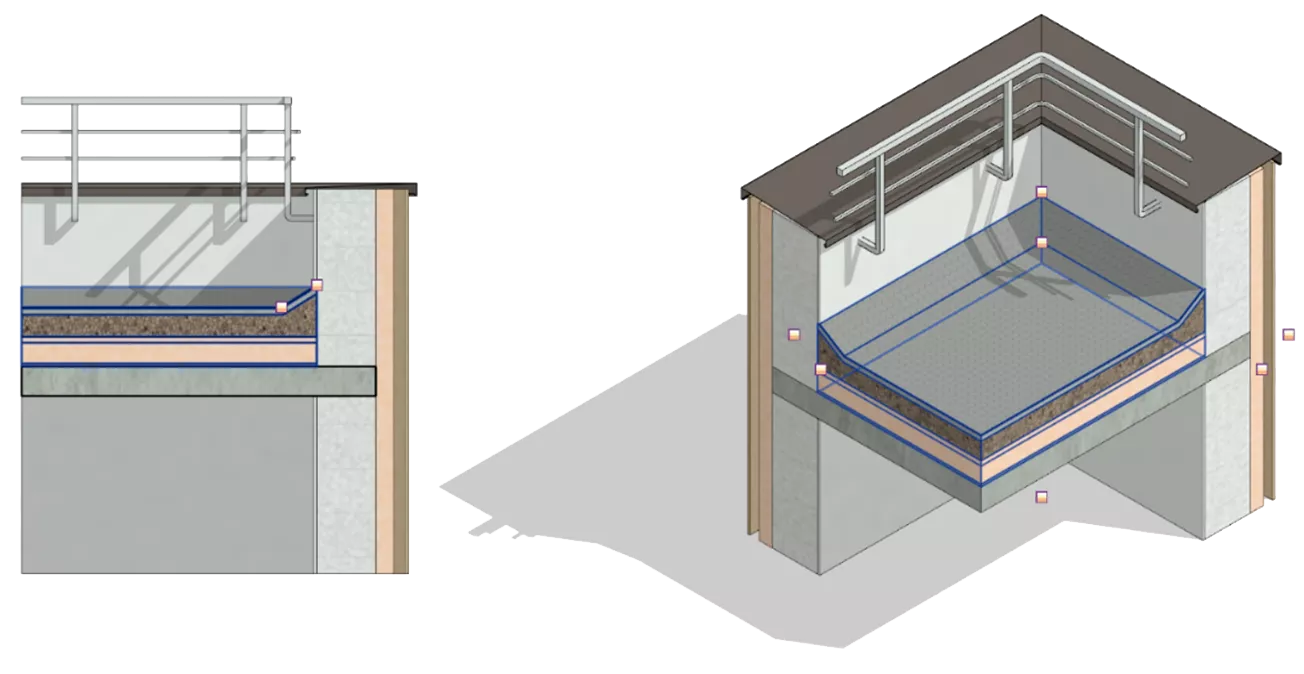

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Моделируется кровля без уклонов |
ПД |
Выполняется: • Путем моделирования с уклонами в виде многослойной структуры на уровнях кровли. Допускается моделирование основных слоев с заполнением точного состава кровли в параметр «MARKS_Состав конструкции» • Заполнение основных параметров, необходимых для идентификации элемента. |
|
ТД |
Выполняется: • Путем моделирования с уклонами в виде многослойной структуры на уровнях кровли. Допускается моделирование основных слоев с заполнением точного состава кровли в параметр «MARKS_Состав конструкции» • Заполнение параметров, необходимых для формирования сводной ведомости объемов работ. |
|
РД |
Выполняется: • Путем моделирования кровли с уклонами в виде многослойной структуры на уровнях кровли. Допускается моделирование основных слоев с заполнением точного состава кровли в параметр «MARKS_Состав конструкции» • Заполнение всех параметров, необходимых для формирования спецификаций и ведомостей элементов в рабочей документации. |
|
Примечание |
- |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Требования к параметризации
Таблица 58
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
• |
||||
Точные габариты |
• |
• |
• |
|||
Условное расположение |
• |
|||||
Внешний образ/вид |
• |
• |
• |
|||
Точное расположение |
• |
• |
• |
|||
Однослойная структура |
• |
|||||
Многослойная структура |
• |
• |
• |
|||
Материалы2 |
• |
• |
• |
|||
Уклон |
• |
• |
• |
|||
Уровень проработки атрибутивной информации |
||||||
Размеры |
Площадь / MARKS_Площадь |
• |
• |
• |
8 м² |
|
Периметр |
• |
• |
• |
12200 мм |
||
Толщина / ADSK_Размер_Толщина |
• |
• |
• |
280 мм |
||
Идентификация |
Описание |
• |
• |
Кровля плоская |
||
ADSK_Наименование |
• |
• |
По ГОСТ |
|||
ADSK_Предел огнестойкости1 |
• |
• |
• |
REI45 |
||
MARKS_Состав конструкции |
• |
• |
1. Мембрана изоляционная – 2 слоя 2. Праймер битумный – 2 слоя 3. Утеплитель – 150мм …. |
|||
Маркировка |
ADSK_Марка |
• |
• |
• |
ЗФ-12 |
|
Ресурсы |
ADSK_Единица измерения1 |
• |
м² |
|||
ADSK_Завод-изготовитель1 |
• |
Россия |
||||
Положение |
ADSK_Номер здания |
• |
• |
• |
Строение 1 |
|
ADSK_Этаж |
• |
• |
• |
3 |
||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
К1 |
||
MARKS_Подземная часть |
• |
• |
• |
Да/Нет |
||
Прочее |
ADSK_Комплект чертежей3 |
• |
АР1 |
|||
1 - Заполняется только у элементов, для которых явное указание требуется, согласно проектным решениям.
2 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
