10.16. Проемы
Требования к моделированию
Таблица 65
Инструмент моделирования |
Загружаемые семейства категории «Окна» или «Двери» |
Внешний вид |
Проектируемый объем |
||
Этап |
К |
Выполняется: • Условное графическое представление проёмов в виде упрощённых прямоугольников на фасаде и плане. • Приблизительные размеры проёма. |
ПД |
Выполняется: • Точное расположение всех проемов, согласно планировочным решениям во всех помещениях типовых и уникальных этажей, согласно проектным решениям. • Заполнение основных параметров, необходимых для идентификации элемента. |
|
ТД |
||
РД |
||
Примечание |

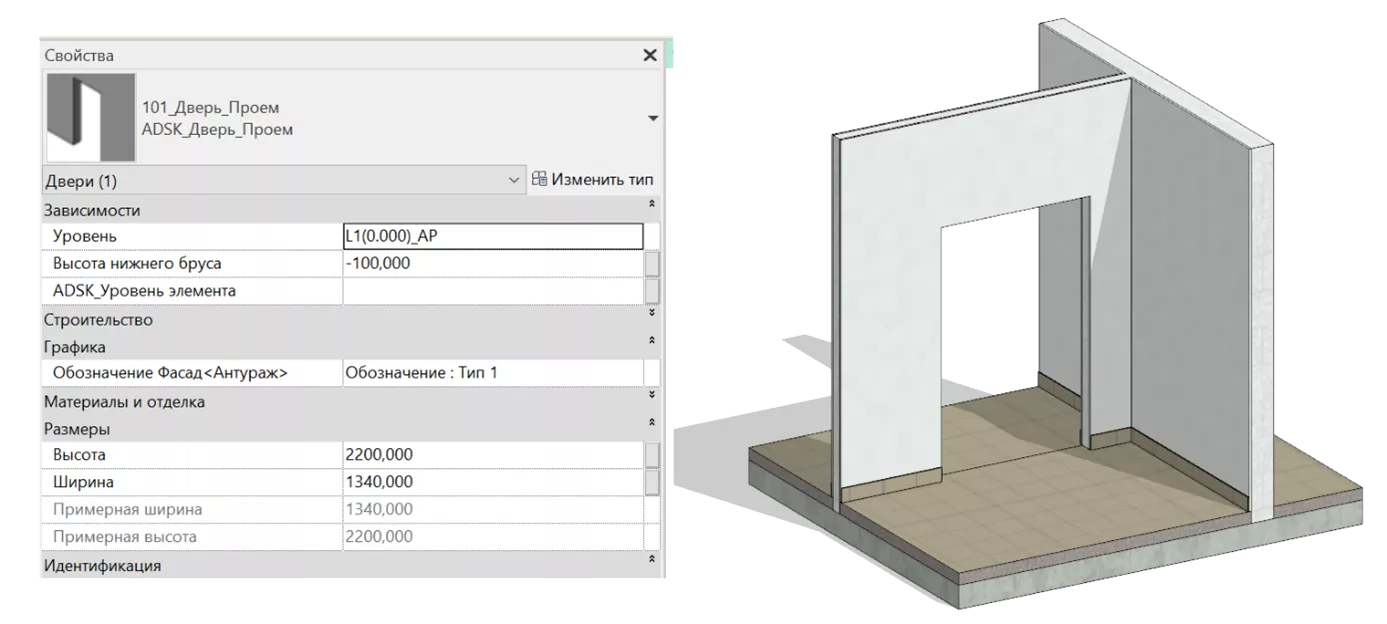

Проемы должны образовывать физическое вырезание объема в стенах или перекрытиях. |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Использование инструмента «Проем по грани» |
Использование инструмента «Шахта» |
Требования к параметризации
Таблица 66
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
• |
||||
Точные габариты |
• |
• |
• |
|||
Условное расположение |
• |
|||||
Точное расположение |
• |
• |
• |
|||
Внешний образ/вид |
• |
• |
• |
• |
||
Уровень проработки атрибутивной информации |
||||||
Размеры |
ADSK_Размер_Высота |
• |
• |
2500 мм |
||
ADSK_Размер_Толщина |
• |
• |
2300 мм |
|||
Идентификация |
Описание |
• |
• |
Проем |
||
Маркировка |
ADSK_Позиция1 |
• |
• |
П-1 |
||
Ресурсы |
ADSK_Количество |
• |
1 |
|||
ADSK_Единица измерения |
• |
шт. |
||||
ADSK_Завод-изготовитель1 |
• |
Россия |
||||
Положение |
ADSK_Номер здания |
• |
• |
• |
Строение 1 |
|
ADSK_Этаж |
• |
• |
• |
3 |
||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
К1 |
||
MARKS_Подземная часть |
• |
• |
• |
Да/Нет |
||
Прочее |
ADSK_Комплект чертежей2 |
• |
АР1 |
|||
1 - Заполняется только у элементов, для которых явное указание требуется, согласно проектным решениям.
2 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
