10.3. Перегородки из листовых материалов
Требования к моделированию
Таблица 37
Инструмент моделирования |
Системный инструмент «Стены» инструментом «Стена: архитектурная» |

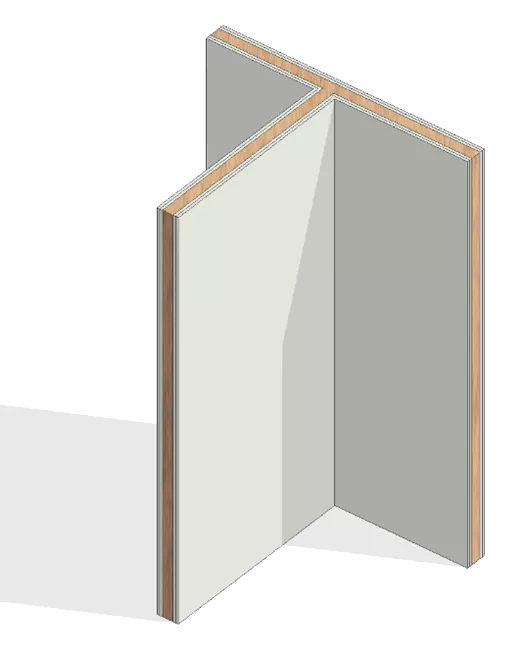

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Не моделируется. |
ПД |
Выполняется: • Условное расположение всех внутренних перегородок из листовых материалов во всех помещениях типовых и уникальных этажей в объеме всего здания, согласно проектным решениям. • Заполнение основных параметров, необходимых для идентификации элемента |
|
ТД |
Выполняется: • Точное расположение всех внутренних перегородок из листовых материалов многослойной стеной с разделением на слои во всех помещениях типовых и уникальных этажей в объеме всего здания, согласно проектным решениям. При этом допускается моделирование однослойной стеной. • Заполнение параметров необходимых для формирования сводной ведомости объемов работ. |
|
РД |
Выполняется: • Точное расположение всех внутренних перегородок из листовых материалов многослойной стеной с разделением на слои во всех помещениях типовых и уникальных этажей в объеме всего здания, согласно проектным решениям. При этом допускается моделирование однослойной стеной. • Заполнение всех параметров, необходимых для формирования спецификаций и ведомостей элементов в рабочей документации. |
|
Примечание |
Всем слоям должна быть назначена корректная функция. Стены должны быть разделены по этажам. Стены должны иметь корректные привязки к уровням. Свободные торцы стен должны быть отсоединены. Моделирование основных слоев: основа, отделка – должно выполняться из отдельных элементов, кроме оговоренных на этапе. Допускается моделирование структуры слоев в составе стены укрупненно с подробным описанием состава стены/перегородки в параметре MARKS_Состав конструкции. В составе многослойной стены допускается включение слоев отделки на этапах в соответствии с таблицей параметризации. |
Запрещенные действия |
Использование инструмента «Составная стена». Моделирование отдельными стенами каждого слоя каркасно-обшивной конструкции. Использование инструмента «Присоединить верх/основание» (за исключением случаев примыкания к низу лестничных маршей, рамп и кровель сложной формы). Моделирование стен через несколько этажей, в случае если это не обусловлено проектной идеей. Размещение стен со свободным торцом без отсоединения. Некорректное использование функций слоев. Использование инструмента «Редактировать профиль» для создания проема или отверстия. Разработка элементов модели участвующих в оформленим документации в рабочих наборах начинающихся с «(50)_» |
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
• |
• |
|||
Точные габариты |
• |
• |
||||
Условное расположение |
• |
• |
||||
Точное расположение |
• |
• |
||||
Внешний образ/вид |
• |
• |
• |
• |
||
Многослойная структура4 |
• |
|||||
Слои в виде отдельных стен4 |
||||||
Материалы2 |
• |
• |
• |
|||
Уровень проработки атрибутивной информации |
||||||
Размер |
Длина |
• |
• |
• |
3000 мм |
|
Толщина |
• |
• |
• |
100 мм |
||
Неприсоединенная высота |
• |
• |
• |
3000 мм |
||
Площадь / MARKS_Размер_Площадь |
• |
• |
• |
9,0 м2 |
||
Объем |
• |
• |
• |
0,9 м3 |
||
Идентификация |
Описание |
• |
• |
Перегородка с двухслойными обшивками из влагостойкого гипсокартона на двойном КНАУФ-профиле. |
||
MARKS_Состав конструкции4 |
• |
• |
• |
1. Гипсокартон 2 слоя − 25 мм 2. Базальтовый утеплитель между стоек – 50 мм 3. Гипсокартон 2 слоя − 25 мм |
||
ADSK_Предел огнестойкости1 |
• |
• |
• |
EI 60 |
||
Маркировка |
ADSK_Марка |
• |
• |
П-12 |
||
Ресурсы |
ADSK_Единица измерения1 |
• |
• |
м2 |
||
ADSK_Завод изготовитель1 |
• |
• |
Knauf |
|||
Положение |
ADSK_Номер здания |
• |
• |
• |
Строение 1 |
|
ADSK_Этаж |
• |
• |
• |
2 |
||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
3 |
||
MARKS_Подземная часть |
• |
• |
• |
Да/Нет |
||
Прочее |
ADSK_Комплект чертежей3 |
• |
АР1 |
|||
1 - Заполняется только у элементов, для которых явное указание требуется, согласно проектным решениям.
2 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
4 - Многослойное моделирование стен – моделирование одной стеной слоев с различным функциональным назначением: основа, черновая отделка, чистовая отделка и т.д. Моделирование отдельной стеной – экземпляр стены соответствует одному назначению (основа, отделка).
