5.2.9. Оси. Спецификация осей

 Спецификация «BIM_Спецификация осей» предназначена для контроля имен в сетках осей со стороны BIM-координатора.

5.2.10. Отверстия. Ведомость ниш и отверстий

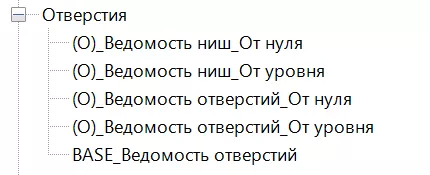

Ветка «Отверстия» содержит спецификации для формирования ведомостей ниш и отверстий созданных на основе семейств: «103_Отверстие_Бокс_Круглое (2 уровня)» и «103_Отверстие_Бокс_Прямоугольное (2 уровня)»

Имеется два вида спецификаций с отметками от нуля проекта («(О)_Ведомость ниш_От нуля», «(О)_Ведомость отверстий_От нуля») и с отметкой от уровня («(О)_Ведомость ниш_От уровня», «(О)_Ведомость отверстий_От уровня») на котором расположено отверстие.

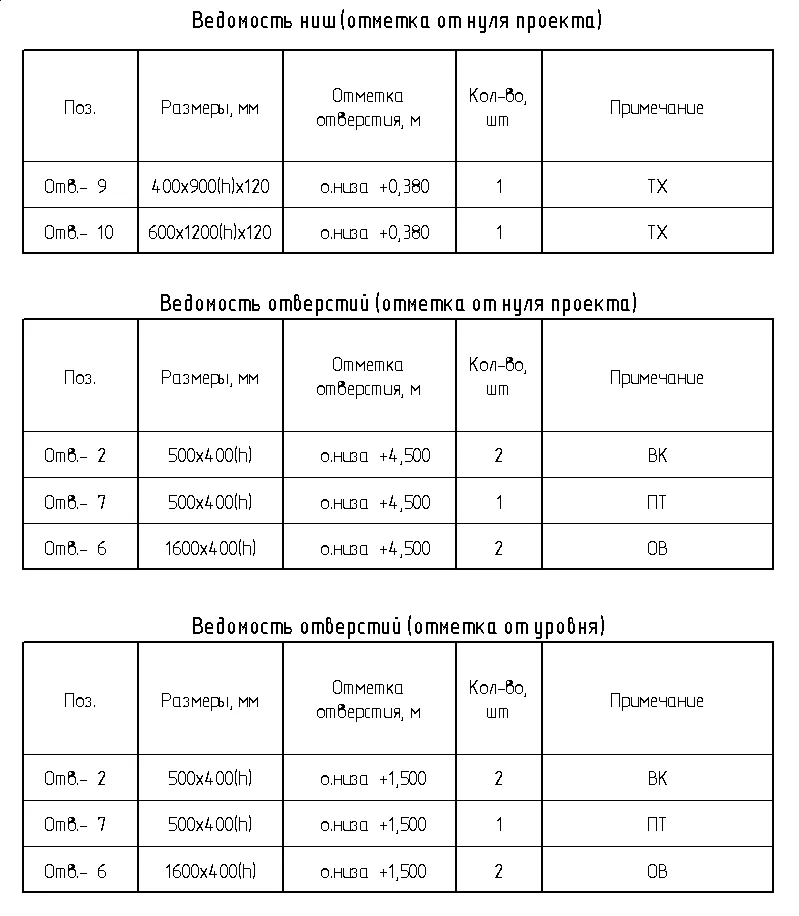

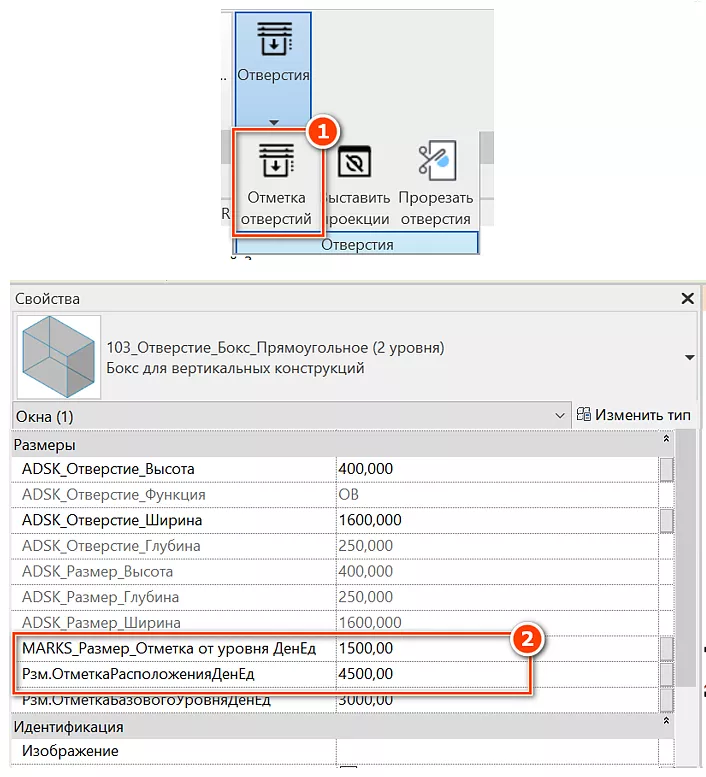

Изначально столбцы «Отметка отверстия, м» в спецификациях будут содержать нулевые значения. Для того что бы получить данные об отметках следует воспользоваться дополнением MARKS «Отметка отверстий» [1]. После работы дополнения у отверстия будут заполнены параметры «MARKS_Размер_Отметка от уровня ДенЕд» (отметка отверстия от уровня на котором оно расположено) и «Рзм.ОтметкаРасположенияДенЕд» (отметка отверстия от нуля проекта) [2] (см. Рисунок 147). В оформленных ведомостях значения отметок отверстий будут заполнены (см. Рисунок 148).

Важно! При изменении положения отверстия по высоте необходимо повторно запускать дополнение MARKS «Отметка отверстий» для обновления значений параметров. В автоматическом режиме отметки не обновляются!

Рисунок 147

Рисунок 148

5.2.11. Отделка помещения

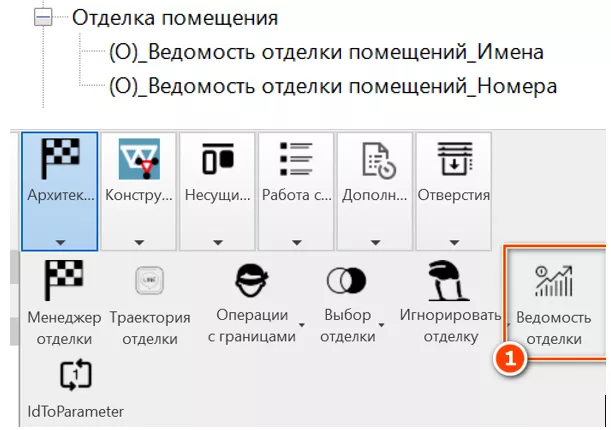

Ветка «Отделка помещения» содержит ведомости отделки помещений формируемые в результате работы дополнения MARKS «Ведомость отделки» [1]. Дополнение формирует ведомости на основе данных, полученных из тонких стен, ранее построенных с помощью дополнения «Менеджер отделки» (см. Рисунок 149).

Рисунок 149

5.2.12. Отделка фасада

Ветка «Отделка фасада» содержит оформленные спецификации материалов отделки фасадов, а также вспомогательные ведомости для заполнения данных.

Ведомость отделки фасада создается с помощью спецификации «(О)_АР_Ведомость отделки фасада»

Для получения спецификации такого вида для пользователя рекомендуется следующий порядок действий:

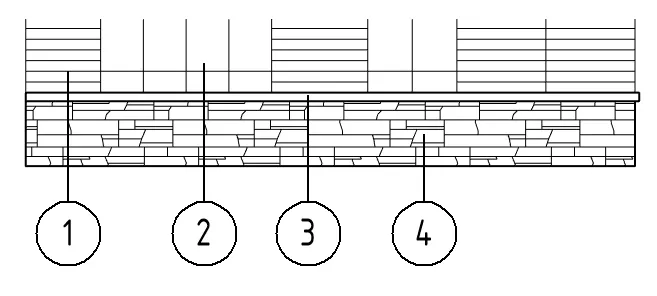

1. С помощью команды «Марка материала» промаркируйте на фасаде требуемые элементы здания. Изначально, марка материала не будет содержать заполненных значений - заполните их (см. Рисунок 150).

Рисунок 150

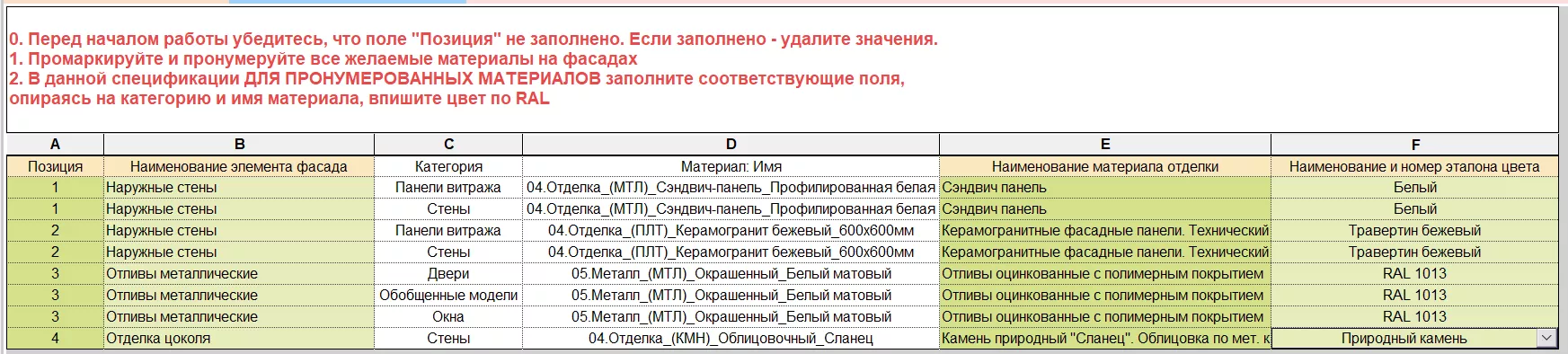

2. Перейдите к спецификации «(В)_Отделка-фасад» (см. Рисунок 151). Материалы, у которых при маркировке элементов фасада были заполнены значения марки «ADSK_Марка_Материала», будут содержать заполненные ячейки в столбце «Позиция» (фон ячейки будет залит зеленым). Заполните значения столбцов «Наименование элемента фасада», «Наименование материала отделки» и «Наименование и номер эталона цвета» согласно вашим проектным задачам.

Рисунок 151

5.2.13. Панели витража

Ветка «Панели витража» содержит вспомогательную ведомость позволяющую получить информацию о геометрических размерах и площадях панелей витража.

5.2.14. Парковка. Спецификация парковочных мест

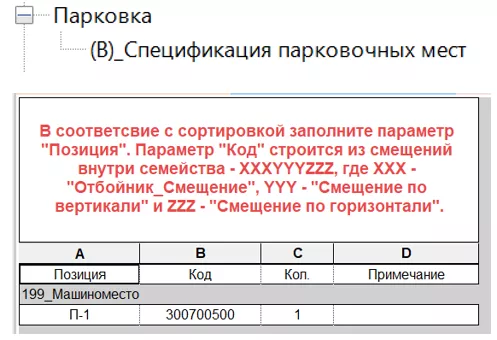

Ветка «Парковка» содержит вспомогательную ведомость позволяющую получить информацию о количестве парковочных мест и их характеристиках.

Рисунок 152

5.2.15. Перемычки. Ведомость перемычек

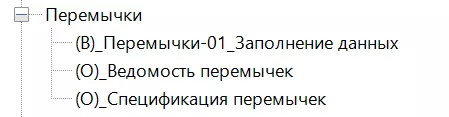

Ветка «Перемычки» содержит оформленные ведомости, формирующиеся после размещения семейств перемычек «105_Перемычка_Стальная» и вспомогательную ведомость «(В)_Перемычки-01_Заполнение данных»

Инструкция по работе с семейством находится по пути:

Z:\Bim\4. Семейства\100-199_Архитектура\105_Перемычки\105_Перемычка_Стальная.pdf

Для получения оформленных ведомостей перемычек следует придерживаться следующей последовательности:

• Разместите семейства в проекте согласно инструкции по работе с перемычками.

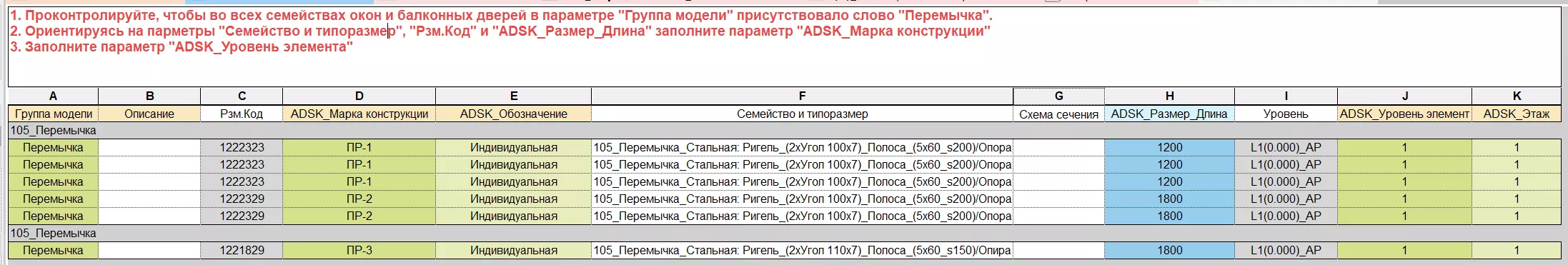

• Откройте ведомость «(В)_Перемычки-01_Заполнение данных» (см. Рисунок 153)

Рисунок 153

• В данной ведомости ориентируясь на параметры «Семейство и типоразмер», «Рзм.Код» и «ADSK_Размер_Длина» заполните параметр «ADSK_Марка конструкции». Перемычки в данной ведомости разбиты на группы по значениям параметра «Рзм.Код» для облегчения визуального восприятия.
• В ячейку «Схема сечения» загрузите растровое изображение, полученное из эскиза перемычки, начерченной на чертежном виде, либо специальном разрезе. Процедура создания аналогична методике получения изображения при создании ведомости полов (см. Рисунок 158)).

5.2.16. Полы. Ведомость полов, выполненных перекрытиями

В шаблоне реализован метод получения ведомости полов: через физическое моделирование полов-перекрытий в объеме помещения.

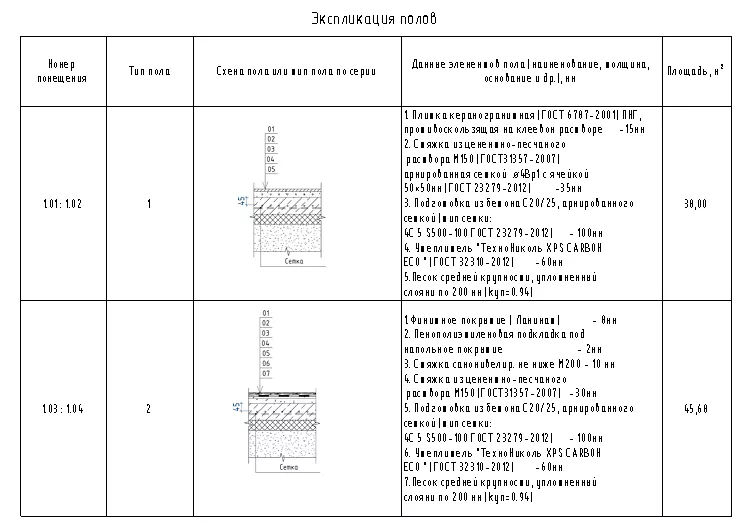

Ведомость полов создается с помощью спецификации «(О)_АР_01_Экспликация полов_перекрытия» (см. Рисунок 154).

Рисунок 154

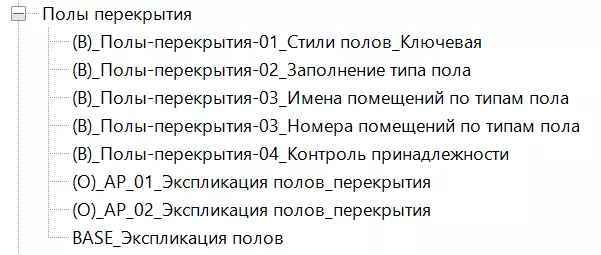

Данная спецификация формируется в результате заполнения ключевой спецификации «(В)_Полы-перекрытия-01_Стили полов_Ключевая» и ряда вспомогательных спецификаций:

• «(В)_Полы-перекрытия-02_Заполнение типа пола»
• «(В)_Полы-перекрытия-03_Имена помещений по типам пола»
• «(В)_Полы-перекрытия-03_Номера помещений по типам пола»
• «(В)_Полы-перекрытия-04_Контроль принадлежности»

Для получения требуемого результата, пользователю следует придерживаться следующей последовательности действий:

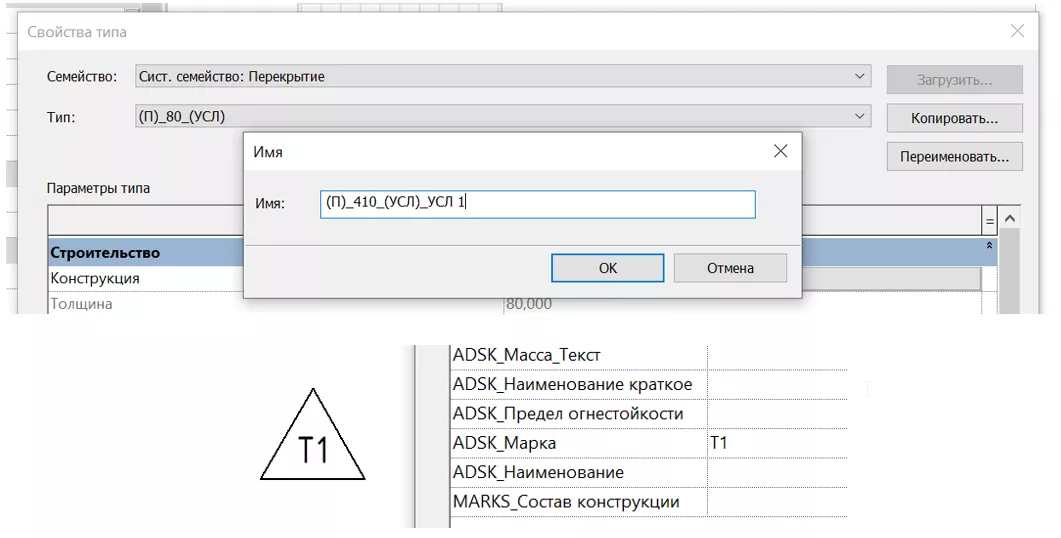

1. Проведите анализ полы какой толщины вам понадобятся. Создайте новые типоразмеры перекрытий различной толщины, воспользовавшись типом перекрытия «(П)_80_(УСЛ)» как основой, в соответствии с проектными решениями. Для полов значение параметра «Группа модели» должно быть равным «Отделка пола». Для новых типов условных полов пропишите значение параметра «ADSK_Марка». Значение этого параметра будет выведено в марке типа пола на плане полов (см. Рисунок 155).

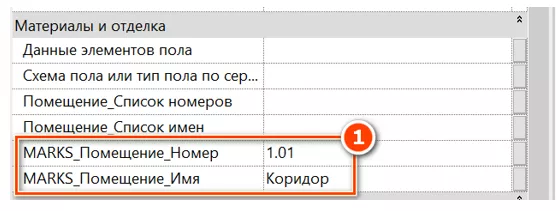

2. По контуру помещения создайте перекрытие - условный пол. В свойствах экземпляра пола в параметре «MARKS_Помещение_Имя», пропишите имя помещения, в котором находится условный пол. В параметре «MARKS_Помещение_Номер» пропишите номер помещения, в котором находится условный пол [1] (см. Рисунок 156).

Рисунок 155

Рисунок 156

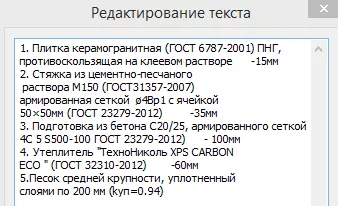

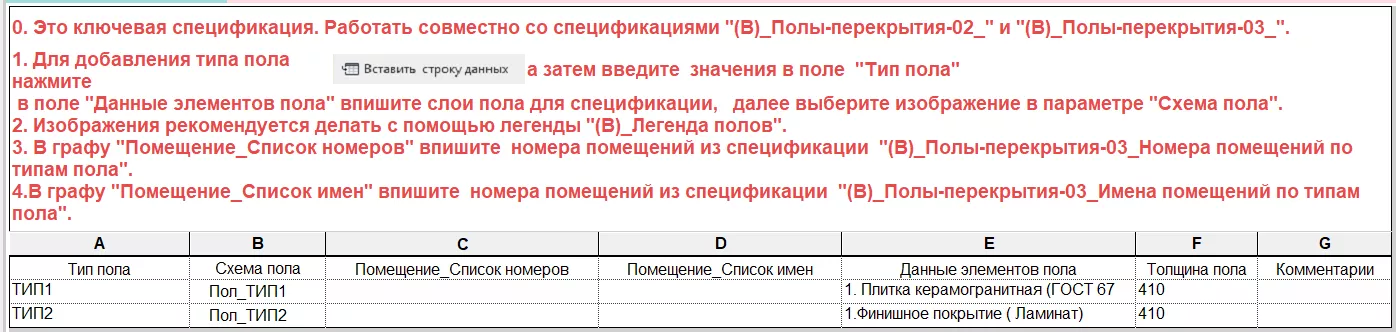

3. В ключевой ведомости «(В)_Полы-перекрытия-01_Стили полов_Ключевая» заполните значения столбца «Тип пола» вписав туда значения позволяющее отличать один тип пола от другого. В ячейки столбца «Данные элементов пола» внесите описание слоев конструкции пола (см. Рисунок 157). В столбец «Толщина пола» впишите значение толщины пола.

Рисунок 157

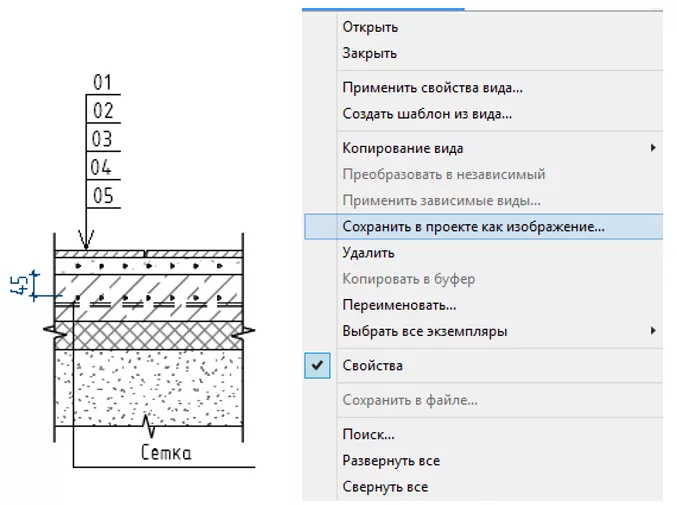

4. Воспользовавшись легендой «(О)_Эскизы полов» как основой, создайте ваши собственные схемы конструкций полов. А затем, щелкнув правой кнопкой мыши по имени легенды в диспетчере проекта, сохраните их в проекте как изображение, присвоив требуемые имена (см. Рисунок 158).

Рисунок 158

5. В ключевой ведомости «(В)_Полы-перекрытия-01_Стили полов_Ключевая» заполните значения столбцов «Схема пола» внеся туда ранее сохраненные изображения.

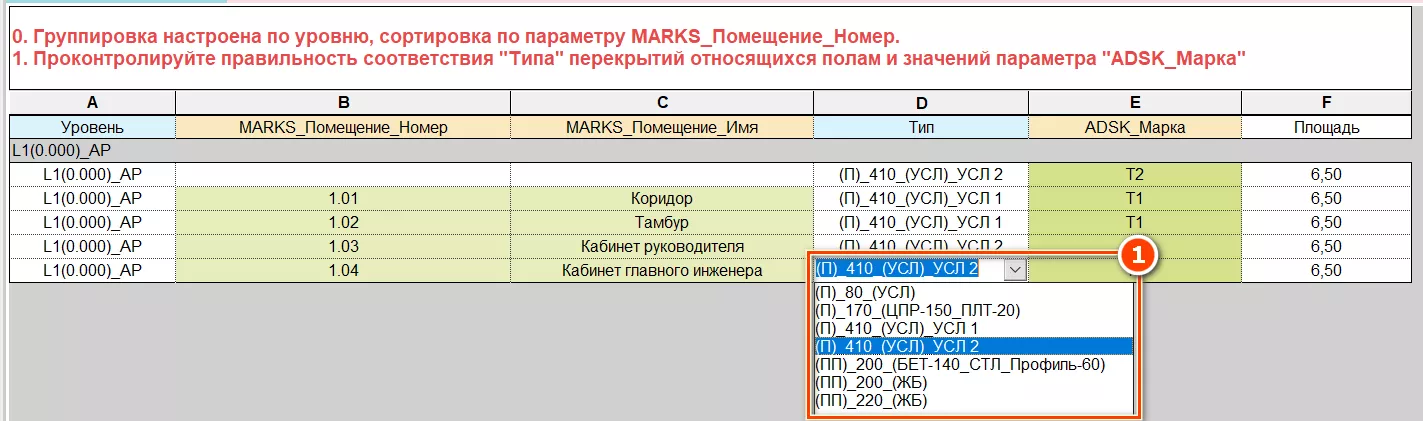

6. В вспомогательной спецификации «(В)_Полы-перекрытия-02_Заполнение типа пола» проконтролируйте правильность соответствия "Типа" перекрытий относящихся полам и значений параметра "ADSK_Марка". В случае необходимости можно назначить иной типоразмер перекрытия прямо из ведомости [1] (см. Рисунок 160).

7. Выберите на плане построенные перекрытия и в свойствах экземпляра каждого перекрытия установите значение параметра «Тип пола» [1]. В результате экземпляру перекрытия будут присвоены значения согласно ключевой ведомости. (см. Рисунок 159).

Рисунок 159

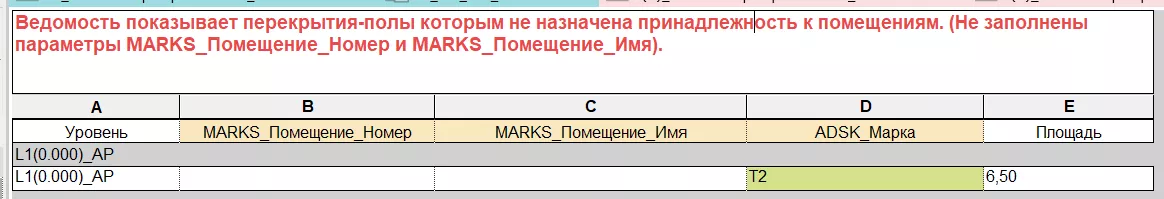

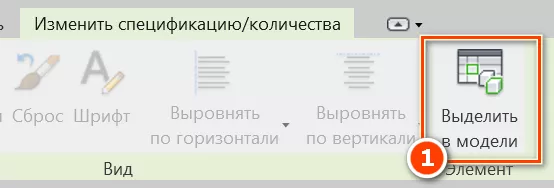

8. Проконтролируйте всем ли полам присвоены значения номера помещения и имени помещения используя ведомость «(В)_Полы-перекрытия-04_Контроль принадлежности» в данной ведомости выводятся полы, у которых не заполнены параметры. Можно выделить ячейки ведомости и воспользовавшись командой «Выделить в модели» [1] просмотреть положение элементов на плане и присвоить нужные значения (см. Рисунок 161).

Рисунок 160

Рисунок 161

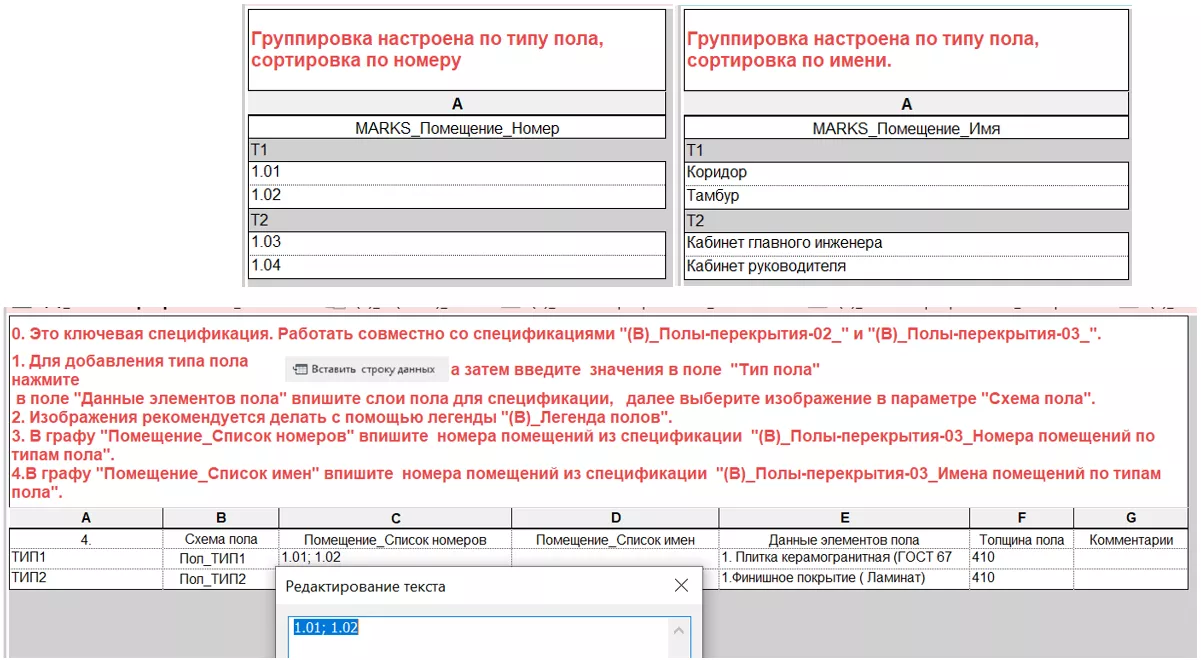

9. Перенесите значения из вспомогательных спецификаций «(В)_Полы-перекрытия-03_Номера помещений по типам пола» и «(В)_Полы-перекрытия-03_Имена помещений по типам пола» (если требуется) в ячейки «Помещение_Список номеров» и «Помещение_Список имен» (см. Рисунок 162). Результатом будет являться заполненная спецификация «(О)_АР_01_Экспликация полов_перекрытия». На основе этой же спецификации может быть создана ведомость полов по именам помещения, если добавить в ведомость соответствующее поле.

Рисунок 162

Ведомость «(О)_АР_02_Экспликация полов_перекрытия» формируется для способа, когда ключевая ведомость полов не используется, а все данные о составе пола хранятся в типоразмере перекрытия в параметре «MARKS_Состав конструкции» а схема пола в параметре «Изображение типоразмера».

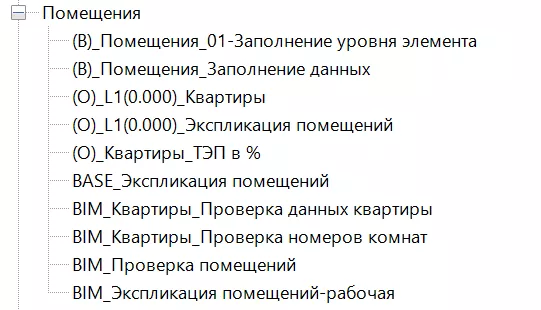

5.2.17. Помещения. Экспликация помещений

Ветка «Помещения» содержит оформленные экспликации общественных помещений «(О)_L1(0.000)_Экспликация помещений») , экспликации помещений квартир («(О)_L1(0.000)_Квартиры»), экспликацию показывающую процентное соотношение между жилой и нежилой площадью («О)_Квартиры_ТЭП в %»), а так же ряд проверочных ведомостей использующихся BIM-координатором:

• «BIM_Квартиры_Проверка данных квартиры»
• «BIM_Квартиры_Проверка номеров комнат»
• «BIM_Проверка помещений»

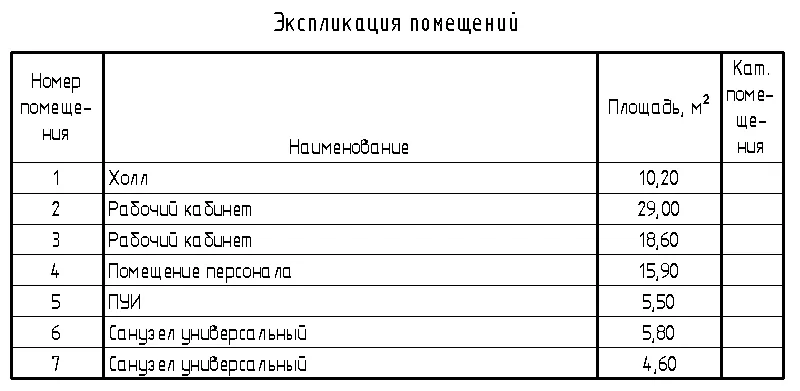

Экспликация общественных создаётся с помощью спецификации типа «(О)_L1(0.000)_Экспликация помещений») (см. Рисунок 163). В данную спецификацию попадают помещения, у которых в параметре «Назначение» стоит значение отличное от «Квартира».

Назначения помещений присваиваются в результате работы дополнения MARKS «Квартирография».

Рисунок 163

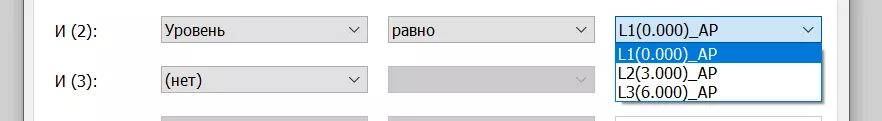

Для создания спецификации на конкретный этаж, скопируйте спецификацию и измените настройки фильтрации:

Экспликация помещений квартир создается с помощью спецификации («(О)_L1(0.000)_Квартиры») (см. Рисунок 164). В данную спецификацию попадают помещения, у которых в параметре «Назначение» стоит значение «Квартира». Помещения сгруппированы по значению параметра «ADSK_Номер квартиры» который вынесен в колонтитул группы. Назначения помещений присваиваются в результате работы дополнения MARKS «Квартирография».

Рисунок 164

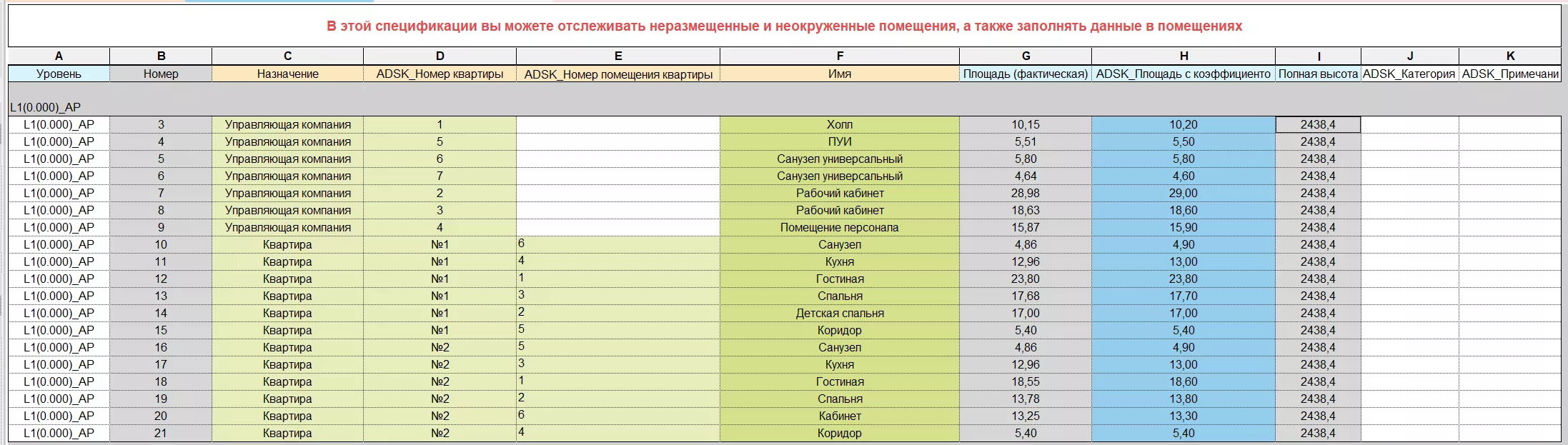

Для работы с помещениями (наполнение данными, контроль) следует использовать спецификацию «(В)_Помещения_Заполнение данных» (см. Рисунок 165).

Рисунок 165

Во вспомогательной спецификации удобно заполнять категорию помещений, проверять имена помещений, номера квартир и номера помещений квартир.

Для визуального контроля «неразмещённых» и «неокружённых» помещений) создана спецификация «BIM_Проверка помещений»:

• все неразмещённые помещения выделяются красным цветом;
• если помещение не окружено или не размещено - столбец «Площадь» будет белым;

Важно! Для нумерации помещений, у которых в параметре «Назначение» стоит значение отличное от «Квартира» используется значение параметра «ADSK_Номер квартиры». Для нумерации помещений, у которых в параметре «Назначение» стоит значение «Квартира» используется значение параметра «ADSK_Номер помещения квартиры».
