12.2. Трубы и соединительные детали трубопроводов
Требования к моделированию
Таблица 132
Инструмент моделирования |
Стандартный инструмент «Труба» Стандартный инструмент «Соединительные детали трубопровода»
|

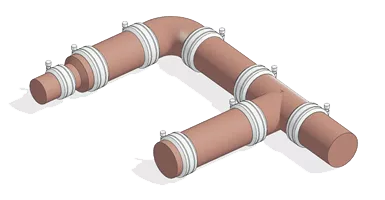

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Выполняется: • Вертикальная трассировка магистральных трубопроводов (допускается без установки фасонных частей); |
ПД |
Выполняется: • Моделирование вертикальных и горизонтальных магистральных трубопроводов по паркингу и типовым этажам, а также: - разводка труб до вводов в квартиры - точки выпусков/вводов на наружных стенах - фановые стояки канализации
|
|
ТД |
Выполняется: • Моделирование вертикальных и горизонтальных магистральных трубопроводов по паркингу и типовым этажам, а также: - разводка труб до вводов в квартиры - точки выпусков/вводов на наружных стенах - фановые стояки канализации • Заполнение параметров необходимых для формирования сводной ведомости объемов работ и оборудования; |
|
РД |
Выполняется: • Моделирование в точных габаритах во всех помещениях типовых и уникальных этажей согласно проектным решениям; • Заполнение параметров необходимых для формирования рабочих спецификаций; |
|
Примечание |
||
При наличии требования на этапе РД и ПД трубы моделировать с изоляцией. Трубы систем канализации и дренажа моделировать с требуемым уклоном. В параметр, отвечающий за количество используемый в спецификации заполняется длина трубопроводов. |
||
Запрещенные действия |
||
Разработка элементов модели участвующих в оформленим документации в рабочих наборах начинающихся с «(50)_» |
||
Требования к параметризации
Таблица 133
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень проработки геометрии |
||||||
Геометрия |
Условные габариты |
• |
• |
• |
• |
|
Точные габариты |
• |
|||||
Условное расположение |
• |
• |
• |
• |
||
Точное расположение |
• |
|||||
Внешний образ/вид |
• |
• |
||||
Уклон (для труб канализации) |
• |
|||||
Уровень проработки атрибутивной информации |
||||||
Размеры |
Диаметр (Размер) (размер подключения) |
• |
• |
30 мм / ø32 |
||
Идентификация |
Классификация систем |
• |
• |
• |
Обратная жидкость |
|
Тип системы |
• |
• |
• |
Отопление_Обратка |
||
Имя системы \ MARKS_СО_Имя системы3 |
• |
• |
• |
Т21 |
||
ADSK_Наименование |
• |
• |
Труба медная дюймовая ø104.78x2.79 |
|||
Маркировка |
ADSK_Позиция1 |
• |
||||
ADSK_Марка |
• |
|||||
Ресурсы |
ADSK_Количество |
• |
• |
• |
4.5 |
|
ADSK_Единица измерения |
• |
• |
м.п. |
|||
ADSK_Завод-изготовитель1 |
• |
• |
Россия |
|||
ADSK_Код изделия1 |
• |
• |
123456 |
|||
Положение |
ADSK_Номер здания |
• |
• |
Строение 1 |
||
ADSK_Этаж |
• |
• |
2 |
|||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
3 |
|||
MARKS_Подземная часть |
• |
• |
Да/Нет |
|||
Прочее |
ADSK_Комплект чертежей2 |
• |
• |
ОВО1 |
||
1Заполняется только у элементов, для которых явное указание требуется согласно проектным решениям.
2Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
3Параметры, которые добавляются и заполняются автоматически при использовании плагинов MARKS DIGITAL
