13. Требования к моделям ТХ
Требования к моделированию

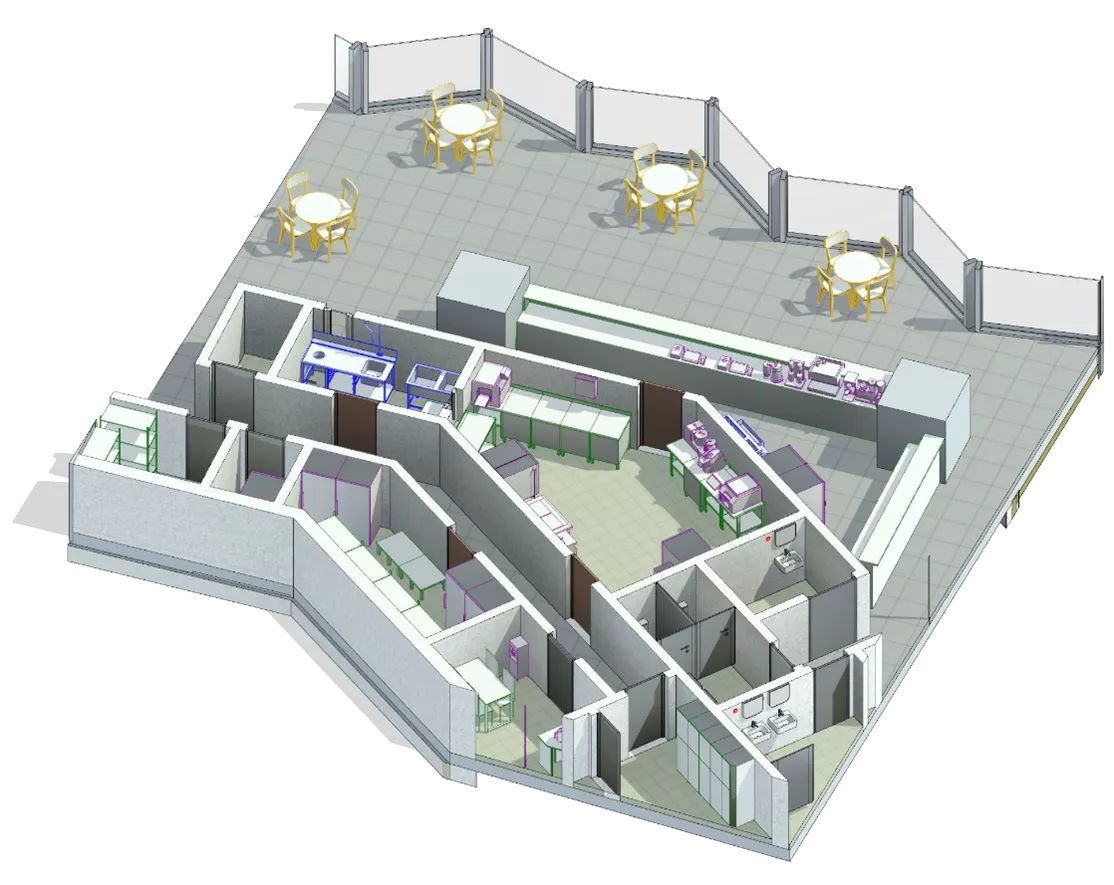

• При размещении технологического оборудования необходимо использовать семейства MARKS DIGITAL.
Таблица 140
Требования к графическому отображению
Описание уровня информационного наполнения LOI приведены в Таблица 190.
Проектируемый объем |
||
Этап |
К |
Выполняется: • Моделирование в точных габаритах во всех помещениях типовых и уникальных этажей согласно проектным решениям; • Заполнение параметров необходимых для формирования рабочих спецификаций;
|
ПД |
Выполняется: • Моделирование в точных габаритах во всех помещениях типовых и уникальных этажей согласно проектным решениям; • Заполнение параметров необходимых для формирования рабочих спецификаций;
|
|
ТД |
Выполняется: • Моделирование в точных габаритах во всех помещениях типовых и уникальных этажей согласно проектным решениям; • Заполнение параметров необходимых для формирования рабочих спецификаций;
|
|
РД |
Выполняется: • Моделирование в точных габаритах во всех помещениях типовых и уникальных этажей согласно проектным решениям; • Заполнение параметров необходимых для формирования рабочих спецификаций; |
|
Требования к параметризации
Таблица 191
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень проработки геометрии |
||||||
Геометрия |
Условные габариты |
• |
• |
|||
Точные габариты |
• |
|||||
Условное расположение |
• |
• |
||||
Точное расположение |
• |
|||||
Внешний образ/вид |
• |
|||||
Уровень проработки атрибутивной информации |
||||||
Размеры |
ADSK_Размер_Глубина |
• |
• |
• |
• |
200 мм |
ADSK_Размер_Ширина |
• |
• |
• |
• |
300 мм |
|
ADSK_Размер_Высота |
• |
• |
• |
• |
1300 мм |
|
Идентификация |
ADSK_Наименование |
• |
• |
• |
Туннельная (конвейерная) посудомоечная машина |
|
ADSK_Наименование краткое |
• |
• |
• |
ABAT МПТ‑1700‑01 |
||
Маркировка |
ADSK_Позиция1 |
• |
||||
ADSK_Марка |
• |
|||||
Ресурсы |
ADSK_Количество |
• |
• |
• |
1 |
|
ADSK_Единица измерения |
• |
• |
• |
шт. |
||
ADSK_Завод-изготовитель1 |
• |
• |
Россия |
|||
ADSK_Код изделия1 |
• |
• |
123456 |
|||
Положение |
ADSK_Номер здания |
• |
• |
Строение 1 |
||
ADSK_Этаж |
• |
• |
• |
2 |
||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
3 |
||
MARKS_Подземная часть |
• |
• |
• |
Да/Нет |
||
Прочее |
ADSK_Комплект чертежей2 |
• |
• |
• |
ТХ1 |
|
1 - Заполняется только у элементов, для которых явное указание требуется согласно проектным решениям.
2 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
