11.10. Закладные детали
Требования к моделированию
Таблица 117
Инструмент моделирования |
Загружаемые семейства категории «Несущая арматура». |

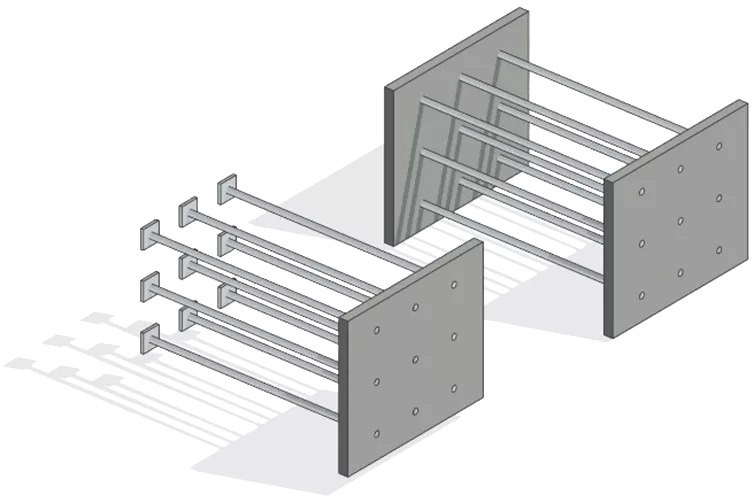

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Не моделируется. |
ПД |
Не моделируется. |
|
ТД |
Выполняется: • Закладные детали в точных габаритах и точном расположении в объеме всего здания; • Заполнение параметров, используемых при формировании сводной ведомости объемов работ и материалов. |
|
РД |
Выполняется: • Закладные детали в точных габаритах и точном расположении в объеме всего здания; • Заполнение параметров используемых при формировании рабочих спецификаций. |
|
Примечание |
- |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Требования к параметризации
Таблица 118
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
|||||
Точные габариты |
• |
• |
||||
Условное расположение |
||||||
Точное расположение |
• |
• |
||||
Внешний образ/вид |
• |
• |
||||
Материалы1 |
• |
• |
||||
Уровень проработки атрибутивной информации |
||||||
Размеры |
ADSK_Размер_Ширина / Длина / Толщина |
• |
• |
3000 мм |
||
Идентификация |
Описание |
• |
• |
Закладная деталь |
||
Материал несущих конструкций |
• |
• |
С235 |
|||
ADSK_Предел огнестойкости2 |
• |
• |
R 120 |
|||
Маркировка |
ADSK_Марка конструкции |
• |
• |
Д-1 |
||
ADSK_Марка изделия |
• |
• |
Мн-1 |
|||
Ресурсы |
ADSK_Единица измерения2 |
• |
• |
шт. |
||
ADSK_Завод-изготовитель2 |
• |
Россия |
||||
ADSK_Масса |
• |
• |
3,1 кг |
|||
Положение |
ADSK_Номер здания |
• |
• |
• |
Строение 1 |
|
ADSK_Этаж |
• |
• |
• |
3 |
||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
К3 |
||
MARKS_Подземная часть |
• |
• |
• |
Да/Нет |
||
Прочее |
ADSK_Комплект чертежей3 |
• |
КМ1 |
|||
1 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
2 -Заполняется только у элементов, для которых явное указание изготовителя и предела огнестойкости требуется согласно проектным решениям.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
