10.28. Усиление стен и перегородок из штучных материалов: стальные перемычки, фахверки, обрамления и т.д.
Требования к моделированию
Таблица 89
Инструмент моделирования |
Элементы должны быть выполнены загружаемыми семействами категории «Каркас несущий», «Несущая колонна». |

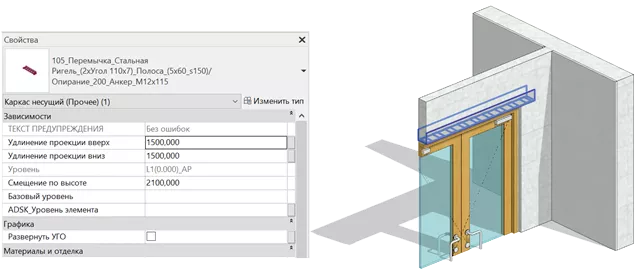

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Не моделируется |
ПД |
Не моделируется |
|
ТД |
Не моделируется |
|
РД |
Выполняется: • Моделирование отдельными элементами в точном расположении и габаритах типовых и уникальных этажей в объеме всего здания. • Все вложенные семейства профилей: уголки, швеллера, пластины и т.д. для автоматического подсчета расхода. • Заполнение всех параметров, необходимых для формирования спецификаций и ведомостей элементов в рабочей документации. |
|
Примечание |
- |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Требования к параметризации
Таблица 90
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
|||||
Точные габариты |
• |
|||||
Условное расположение |
||||||
Точное расположение |
• |
|||||
Внешний образ/вид |
• |
|||||
Материалы2 |
• |
|||||
Уровень проработки атрибутивной информации |
||||||
Размеры |
ADSK_Размер_Длина / ADSK_Размер_Ширина |
• |
1000 мм |
|||
ADSK_Размер_Толщина / ADSK_Размер_Глубина |
• |
100 мм |
||||
ADSK_Размер_Высота |
50 мм |
|||||
Идентификация |
Описание |
• |
Перемычка |
|||
ADSK_Предел огнестойкости1 |
• |
REI 45; EI 45 |
||||
Маркировка |
ADSK_Марка |
• |
П-1 |
|||
Ресурсы |
ADSK_Количество |
• |
5 |
|||
ADSK_Единица измерения |
• |
шт. |
||||
ADSK_Завод-изготовитель1 |
• |
Россия |
||||
Положение |
ADSK_Номер здания |
• |
Строение 1 |
|||
ADSK_Этаж |
• |
3 |
||||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
К1 |
||||
MARKS_Подземная часть |
• |
Да/Нет |
||||
Прочее |
ADSK_Комплект чертежей3 |
• |
АР1 |
|||
1 - Заполняется только у элементов, для которых явное указание требуется, согласно проектным решениям.
2 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
