11.14. Термовкладыши
Требования к моделированию
Таблица 125
Инструмент моделирования |
Загружаемые семейства категории «Окна». |

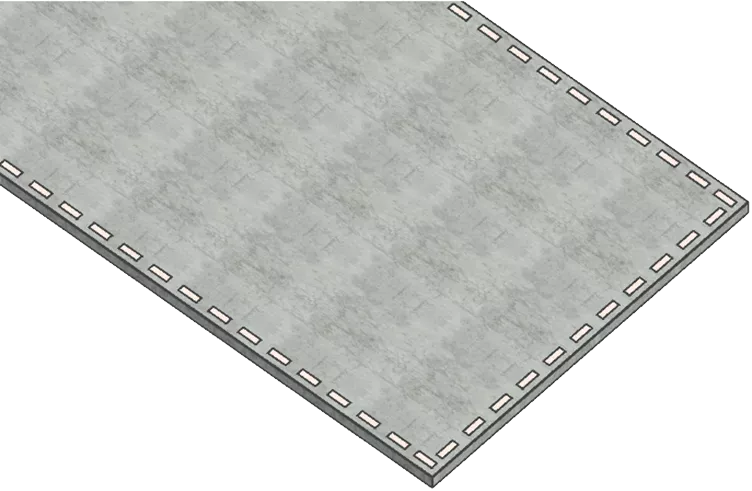

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Не моделируется. |
ПД |
Выполняется: • Термовкладыши моделируются в условных габаритах и с условным расположением; • Заполнение параметров. |
|
ТД |
Выполняется: • Термовкладыши моделируются в точных габаритах и точном расположении в объеме всего здания; • Заполнение параметров, используемых при формировании сводной ведомости объемов работ и материалов. |
|
РД |
Выполняется: • Термовкладыши моделируются в точных габаритах и точном расположении в объеме всего здания; • Заполнение параметров используемых при формировании рабочих спецификаций. |
|
Примечание |
Элементы должны образовывать физическое вырезание объема в стенах или перекрытиях. |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |

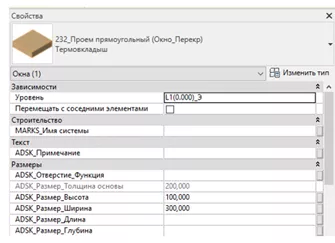

Требования к параметризации
Таблица 126
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
• |
• |
|||
Точные габариты |
• |
• |
||||
Условное расположение |
• |
• |
||||
Точное расположение |
• |
• |
||||
Внешний образ/вид |
• |
• |
• |
• |
||
Уровень проработки атрибутивной информации |
||||||
Размеры |
ADSK_Размер_Высота |
• |
• |
• |
200 мм |
|
ADSK_Размер_Ширина |
• |
• |
• |
100 мм |
||
Идентификация |
Описание |
• |
Термовкладыш |
|||
Маркировка |
ADSK_Позиция1 |
• |
Т-1 |
|||
Ресурсы |
ADSK_Единица измерения1 |
• |
шт. |
|||
Положение |
ADSK_Номер здания |
• |
• |
• |
• |
Строение 1 |
ADSK_Этаж |
• |
• |
• |
• |
3 |
|
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
• |
К3 |
|
MARKS_Подземная часть |
• |
• |
• |
• |
Да/Нет |
|
Прочее |
ADSK_Комплект чертежей2 |
• |
КЖ1 |
|||
1 - Заполняется только у элементов, для которых явное указание изготовителя требуется согласно проектным решениям.
2 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
