12.5. Пешеходное ограждение
Требования к моделированию

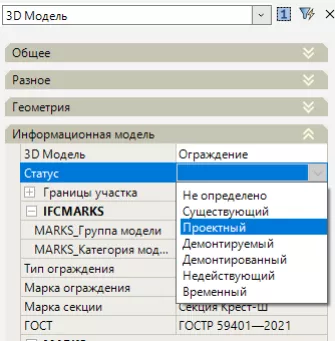

- Каждый участок пешеходного ограждения должен находится в определенном слое в зависимости от своего статуса (Проектируемый, существующий,
- демонтируемый и т.д.);
- Моделирование должно быть выполнено с учетом смежных проектных решений и существующего рельефа местности;
- Необходимо ссылаться на актуальную проектную и существующую поверхность;

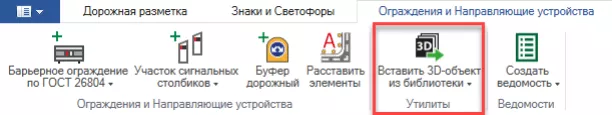

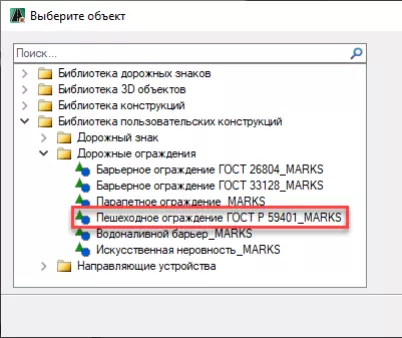

- По умолчанию пешеходное ограждение собирается из системной библиотеки конструкций. При моделировании барьерного ограждения необходимо использовать пользовательскую библиотеку конструкций используя конструкцию «Пешеходное ограждение_MARKS»;

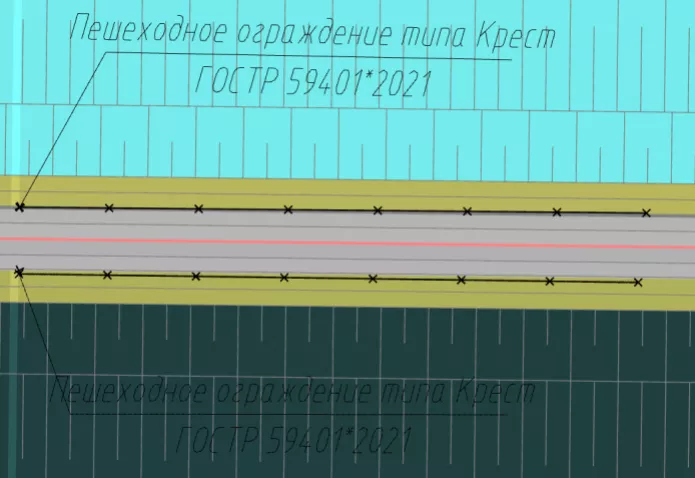

- Моделирование можно выполнять как по задаваемым точкам, так и по линейным объектам в т.ч. примитивам.
Требования к параметризации
Таблица 55 – Параметры пешеходного ограждения
Концепция |
Стадия П |
Стадия Р |
Пример заполнения |
|||
Этап 1 |
Этап 2-3 |
|||||
LOD G |
Условные габариты |
-* |
- |
- |
- |
|
Точные габариты |
- |
+ |
+ |
+ |
||
Условное расположение |
-* |
- |
- |
- |
||
Точное расположение |
- |
+ |
+ |
+ |
||
Внешний образ/вид
|
-* |
+ |
+ |
+ |
||
LOEi |
УИН |
- |
- |
+ |
+ |
Нет данных |
Год постройки |
- |
- |
+ |
+ |
2024 |
|
Год последней ремонта |
- |
- |
+ |
+ |
Нет данных |
|
Наименование |
- |
- |
+ |
+ |
Пешеходное ограждение |
|
Описание |
- |
- |
+ |
+ |
Защитные устройства |
|
Класс объекта |
- |
- |
+ |
+ |
Технические средства и устройства организации и обеспечения безопасности дорожного движения |
|
КСИ Код класса |
- |
- |
+ |
+ |
RUA |
|
КСИ наименование класса |
- |
- |
+ |
+ |
Ограждение |
|
КСИ Класс строительной информации
|
- |
- |
+ |
+ |
Com |
|
Код элемента по классификатору
|
- |
- |
+ |
+ |
ЭЛ 70 30 11 |
|
Код материала |
- |
- |
+ |
+ |
СТ 10 02 |
|
Описание по классификатору
|
- |
- |
+ |
+ |
Ограждения |
|
Марка |
- |
- |
+ |
+ |

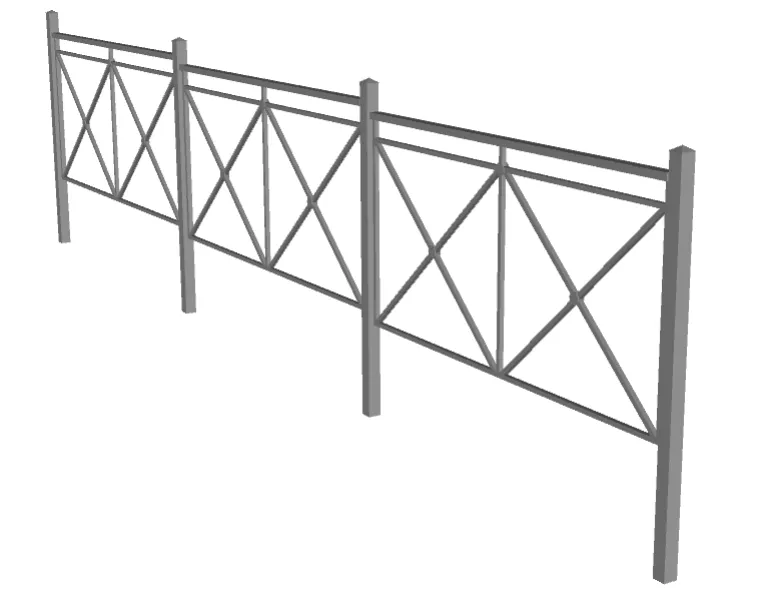

Пешеходное ограждение типа Крест |
|
Длина |
- |
- |
+ |
+ |
50.00 |
|
Длина секции |
- |
- |
+ |
+ |
2.00 |
|
Высота |
- |
- |
+ |
+ |
1.0 |
|
*Моделируется в случае необходимости по запросу Заказчика
Запрещенные действия
- Использование стандартного элемента «Пешеходное ограждение»
