4.1. Вкладка «Архитектура»

4.1.1. Параметры помещений и зон

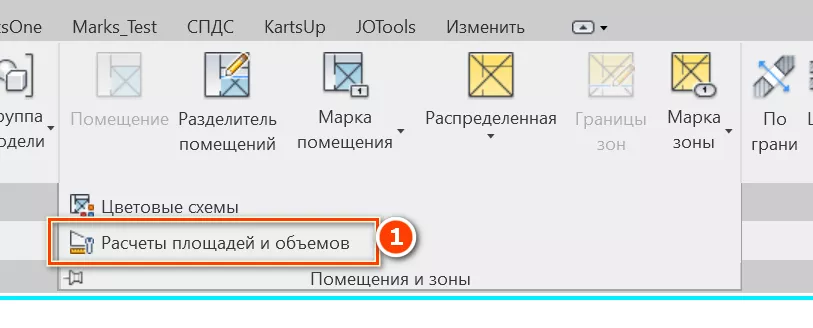

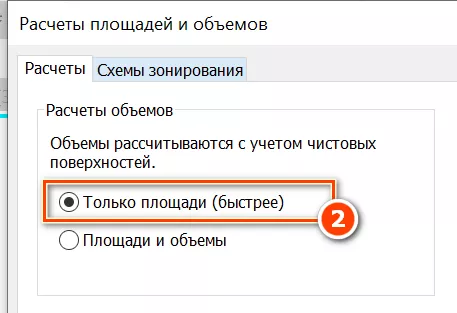

В шаблоне для ускорения обработки моделей выставлен параметр расчета площадей и объемов (Вкладка «Архитектура» - «Помещения и зоны» -«Расчеты площадей и объемов» - «Расчеты» - «Расчеты объемов» [1]) параметр «Расчеты объемов» выставлен в значение «Только площади (быстрее)» (см. Рисунок 55).

Не рекомендуется менять значение этого параметра.

Рисунок 55

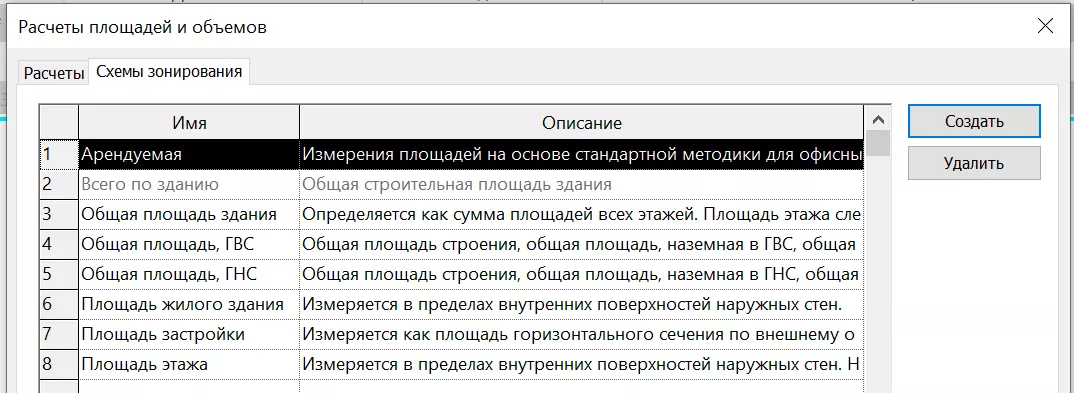

Также создано несколько основных типов зон для расчётов ТЭП (Вкладка «Архитектура» - «Помещения и зоны» -«Расчеты площадей и объемов» - «Схемы зонирования») (см. Рисунок 56. Схемы зонирования.):

Рисунок 56. Схемы зонирования.

По каждой из схем зонирования можно создавать план зонирования со своими зонами, а затем специфицировать их. Так в проектах рассчитываются ТЭП: план этажа, общая площадь здания и т.п.

4.1.2. Параметры цветовых схем

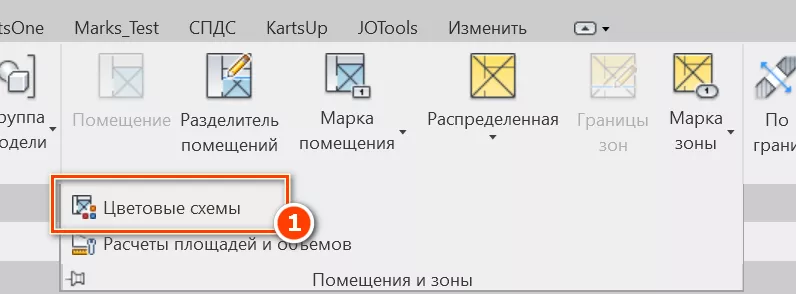

Для удобства работы с помещениями, в шаблоне преднастроено несколько основных цветовых схем (Вкладка «Архитектура» - «Помещения и зоны» -«Цветовые схемы») [1] (см. Рисунок 57):

Рисунок 57

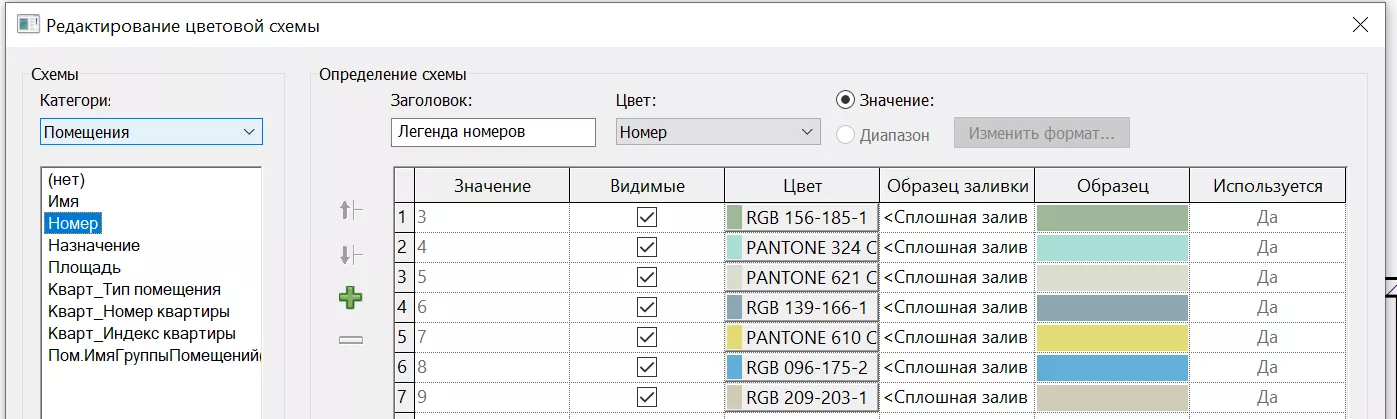

«Имя», «Номер», «Назначение» - цветовые схемы по одноименным параметрам. Значения, цвет и образцы заливки появляются автоматически по мере добавления помещений и заполнения параметров (см. Рисунок 58).

Рисунок 58

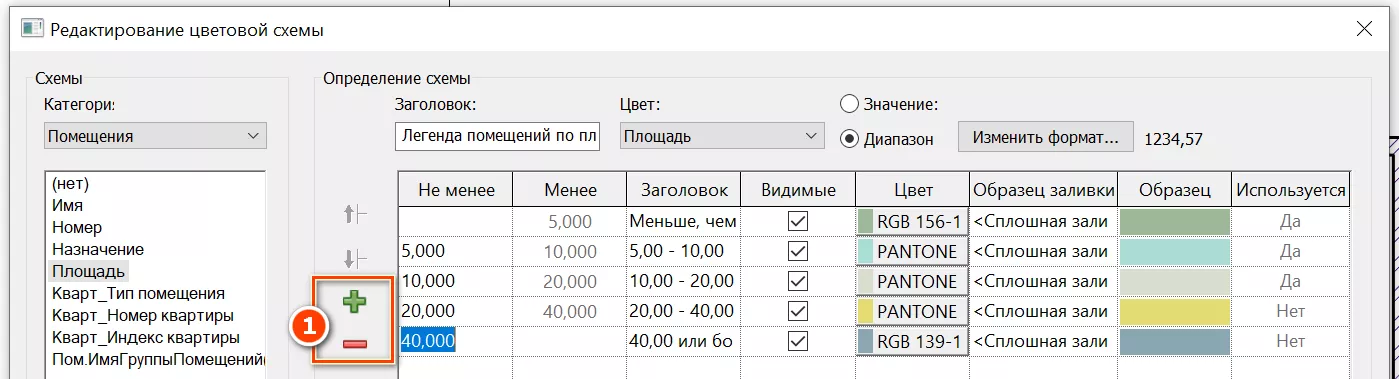

«Площадь» - цветовая схема для анализа площадей. Можно изменить градацию площади добавляя или удаляя значения [1] (см. Рисунок 59):

Рисунок 59

Цветовые схемы для квартирографии начинаются с «Кварт_»:

«Кварт_Номер квартиры» - для визуального контроля при заполнении номера квартиры.

«Кварт_Тип помещения» - для визуального контроля при указании типа помещения (жилое / нежилое / балкон …) - заполняется в параметре «ADSK_Тип помещения».

4.1.3. Системные семейства

Шаблон содержит необходимый набор часто используемых системных семейств. Их виды и количество достаточны для старта проекта раздела АР.

4.1.3.1. Типы стен

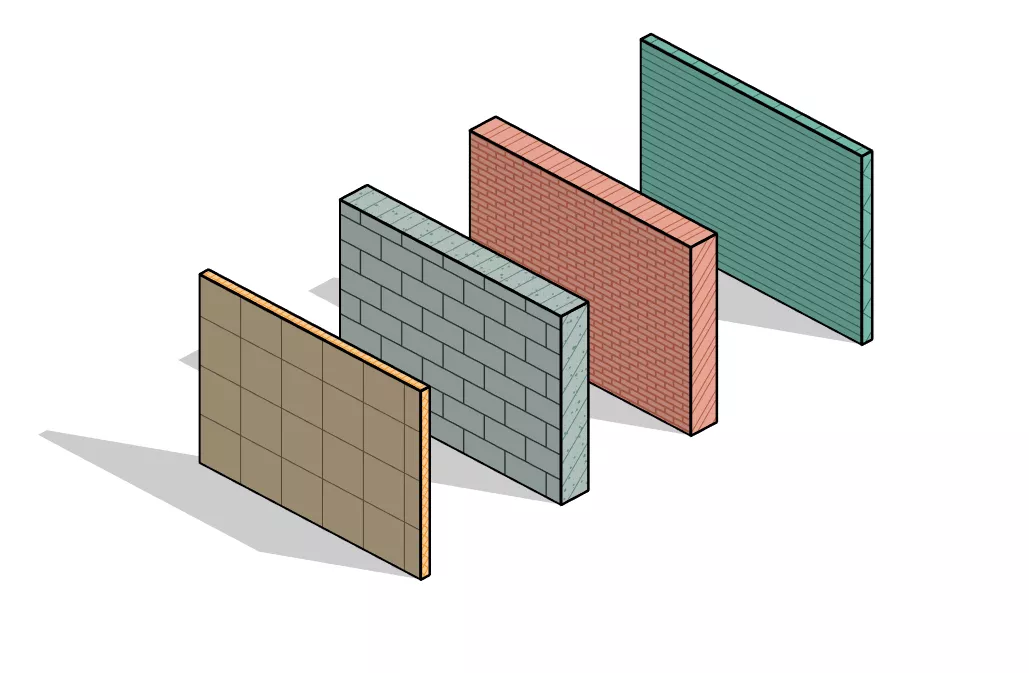

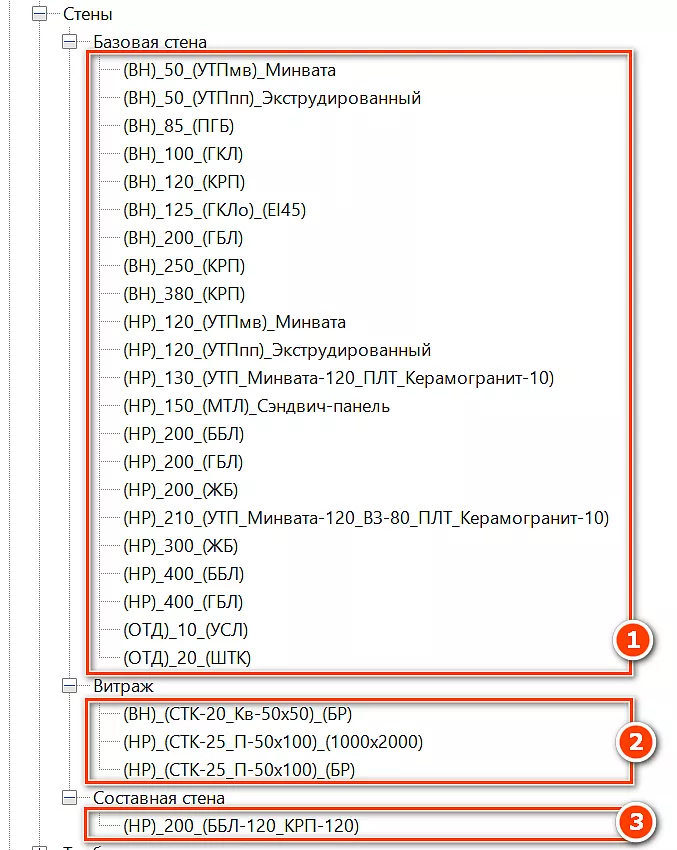

В шаблоне создан основной набор базовых стен [1] (см. Рисунок 60) (однослойных и многослойных), которые могут служить основой для дальнейшей разработки пользовательских типов.

Названия типов сформированы согласно правилам именования и позволяют четко определить назначение (внешняя или внутренняя), толщину стены и материалы, из которых состоит стена.

Рисунок 60

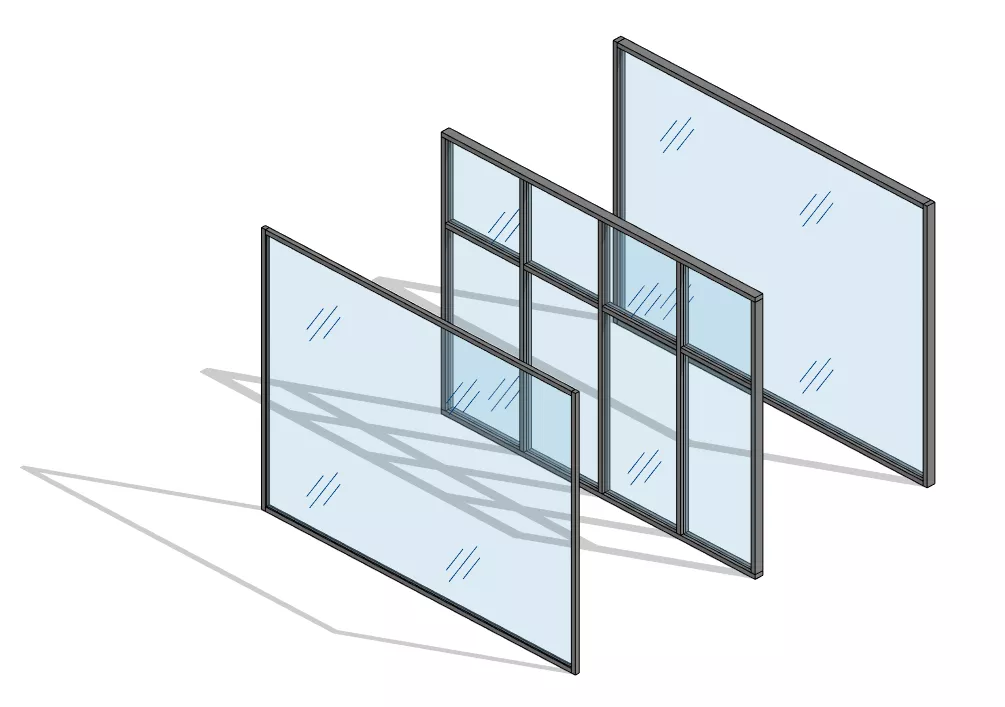

Помимо базовых стен в шаблоне создано три типоразмера стен типа «Витраж» [2]: «(ВН)_(СТК-20_Кв-50х50)_(БР), «(НР)_(СТК-25_П-50х100)_(1000х2000)», «(НР)_(СТК-25_П-50х100)_(БР)». Названия типов сформированы согласно правилам именования.

Рисунок 61

Так же создан один тип составной стены [3]: «(НР)_200_(ББЛ-120_КРП-120)»

4.1.3.2. Типы импостов витража

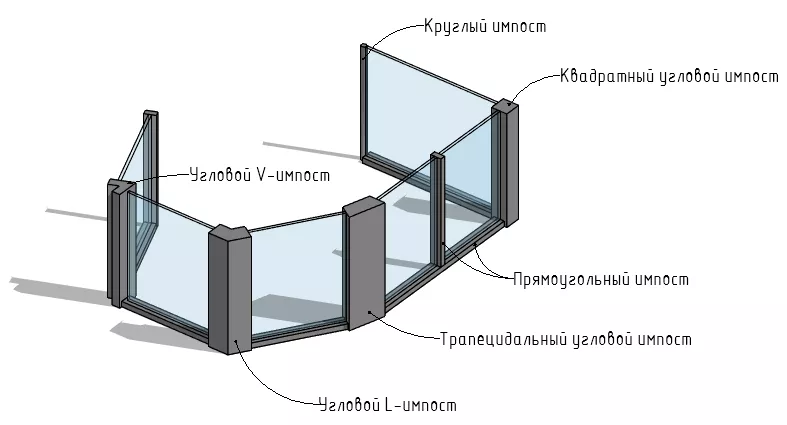

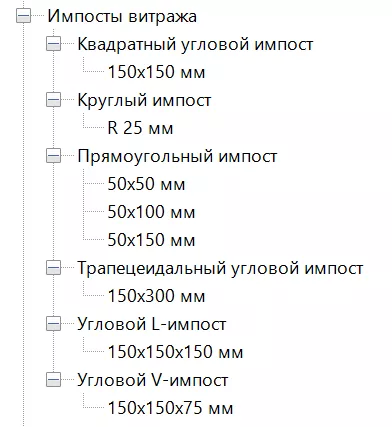

Шаблон содержит основные типы импостов витража: прямоугольные - используемые в структуре витража, и ряд угловых импостов, используемых для соединения витражных стен между собой (см. Рисунок 62).

Все типы импостов содержат параметры, регулирующие их размеры.

Рисунок 62

4.1.3.3. Типы панелей витража

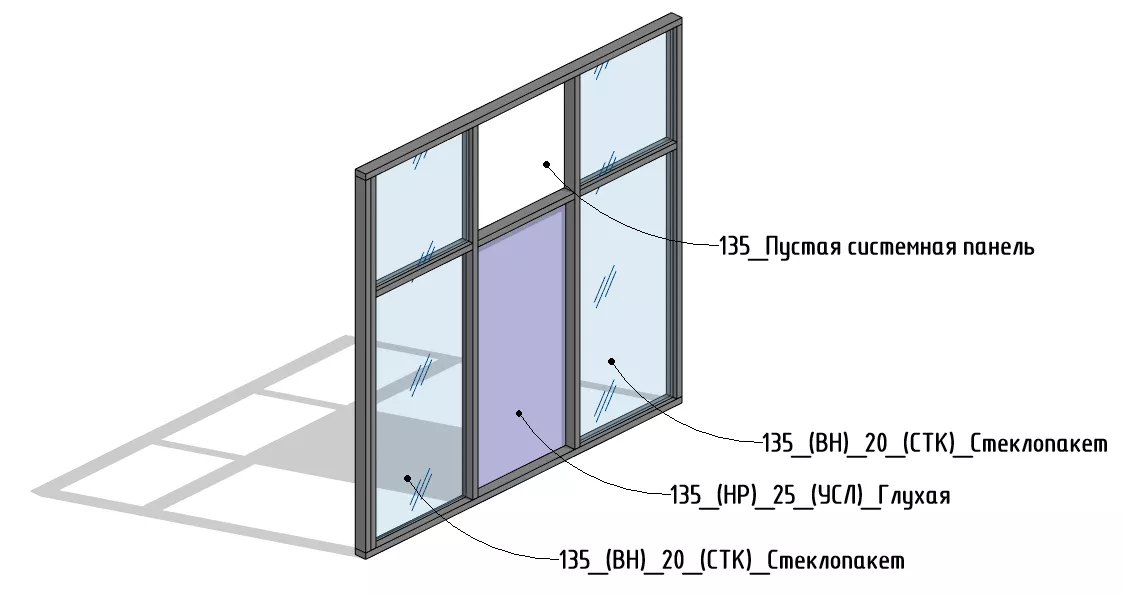

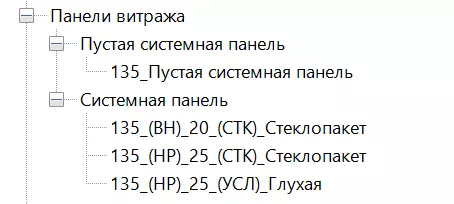

Шаблон содержит основные типы панелей витража (см. Рисунок 63), использующихся при создании витражных стен, наклонного остекления крыш, стеновых ограждений. Данные панели могут служить основой для создания пользовательских типов системных панелей, отличающихся толщиной, материалом.

Рисунок 63

4.1.3.4. Типы Витражных систем

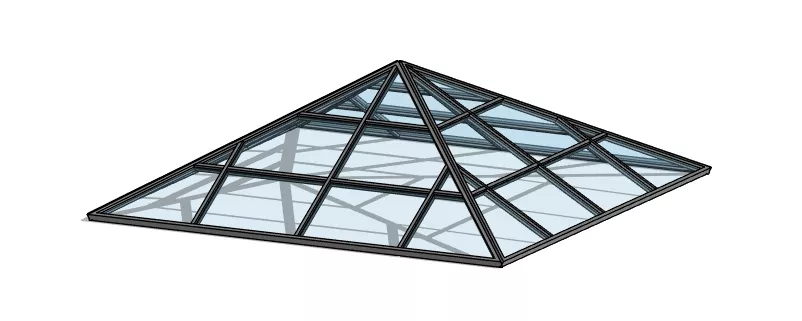

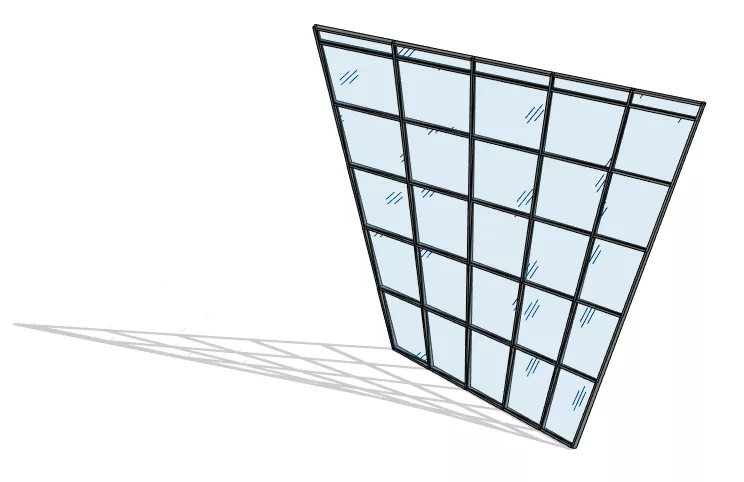

Шаблон содержит образец витражной системы «(НР)_(СТК-25_П-50х100)_(3000х1500)» (см. Рисунок 64), создаваемой по граням формообразующих или обобщенных моделей. На основе этой витражной системы, пользователь может создавать свои собственные типы витражных систем.

Рисунок 64

4.1.3.5. Типы Перекрытий

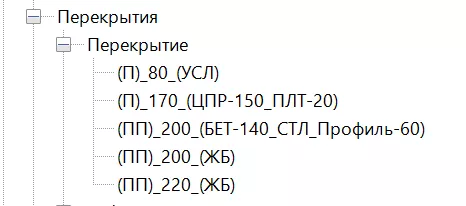

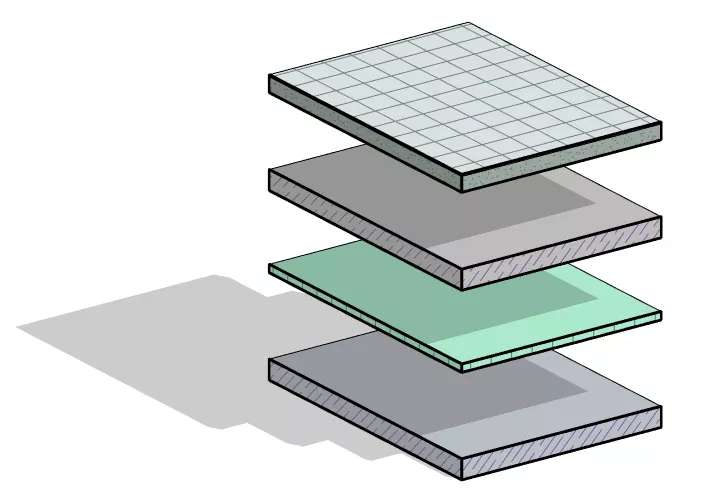

В шаблоне создан основной набор перекрытий (однослойных и многослойных) которые могут служить основой для дальнейшей разработки пользовательских типов перекрытий (см. Рисунок 65).

Рисунок 65

Тип перекрытий «(П)_80_(УСЛ)» используется для физического моделирования полов в помещении на начальном этапе проектирования, для получения корректных значений высотных отметок. Для лучшего визуального отличия от других конструкций, данному типу перекрытий назначен материал зеленого цвета. В дальнейшем, при наличии необходимых требований, данный условный тип перекрытия может быть заменен на перекрытия с многослойной структурой соответствующей реальной конструкции пола.

4.1.3.6. Типы Ребер перекрытий

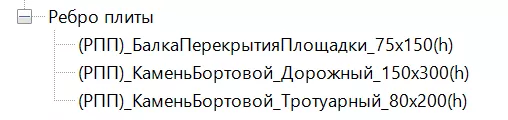

В шаблоне содержатся несколько типов ребер перекрытий, созданных на основе системного прямоугольного профиля и на основе загружаемых пользовательских профилей. Ребра могут использоваться как при построении конструкций зданий, так и для создания бортовых камней, в случае моделирования дорожных одежд с помощью перекрытий (см. Рисунок 66).

Рисунок 66

4.1.3.7. Типы Потолков

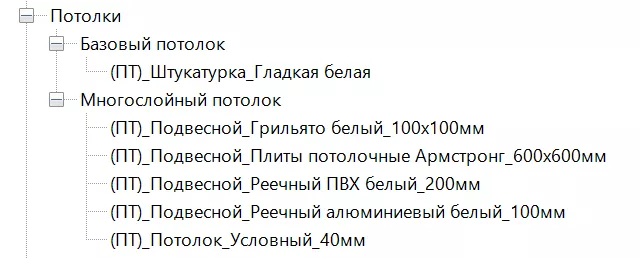

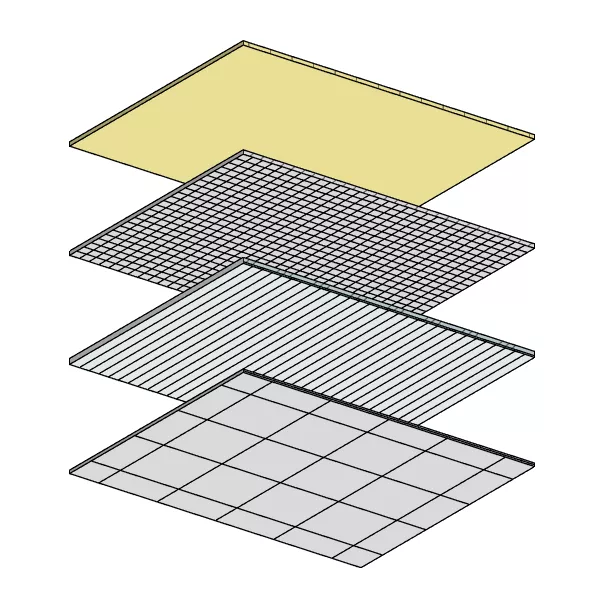

Шаблон содержит несколько наиболее часто встречающихся типов потолков (см. Рисунок 67).

Рисунок 67

Тип потолка «(ПТ)_Потолок_Условный_40мм» используется для моделирования потолков на начальном этапе проектирования, для получения корректных значений высотных отметок. Для лучшего визуального отличия от других конструкций, данному типу потолка присвоен материал желтого цвета. В дальнейшем, данный условный тип, может быть заменен на конкретный тип потолка, созданный пользователем.

Базовый потолок «(ПТ)_Штукатурка_Гладкая белая» не имеет толщины и используется в помещениях без подвесного потолка (покраска по перекрытию и проч.) для подсчёта площади отделки потолка и размещения приборов с типом основы «Потолок».

4.1.3.8. Типы Кровли

Шаблон содержит основной набор многослойных конструкций крыш (плоских и скатных) которые могут служить основой для дальнейшей разработки пользовательских типов кровель.

Рисунок 68

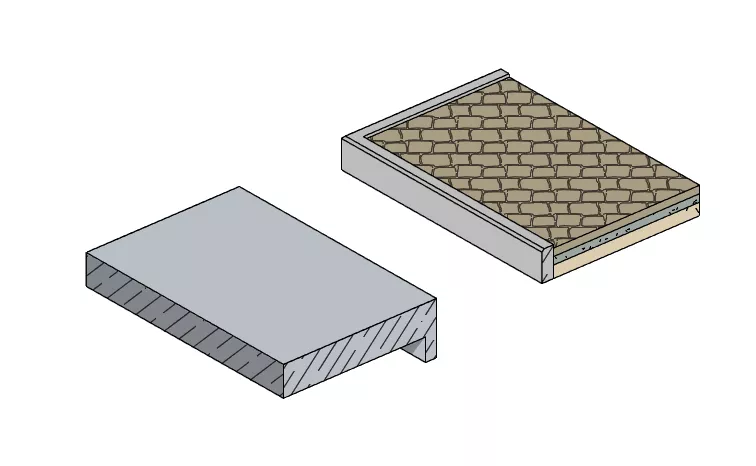

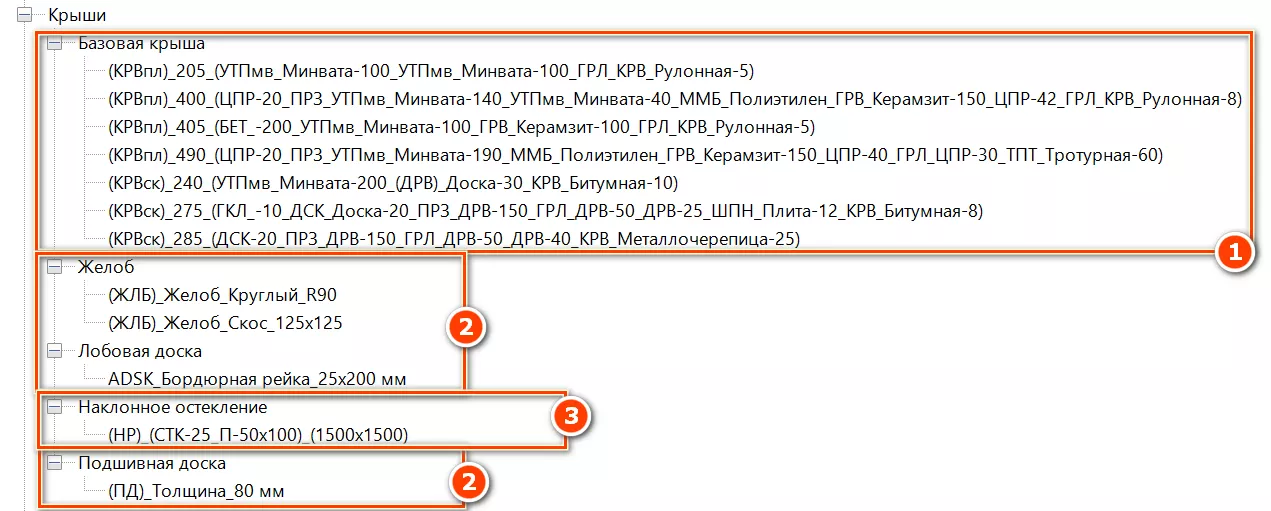

В дополнение к типам базовых крыш [1], в проекте созданы типы желобов, лобовой доски, подшивной доски [2] (см. Рисунок 68).

Для моделирования зенитных фонарей, наклонных остекленных крыш и др., в шаблоне создан тип наклонного остекления «(НР)_(СТК-25_П-50х100)_(1500х1500)» [3].

4.1.3.9. Типы Ограждений

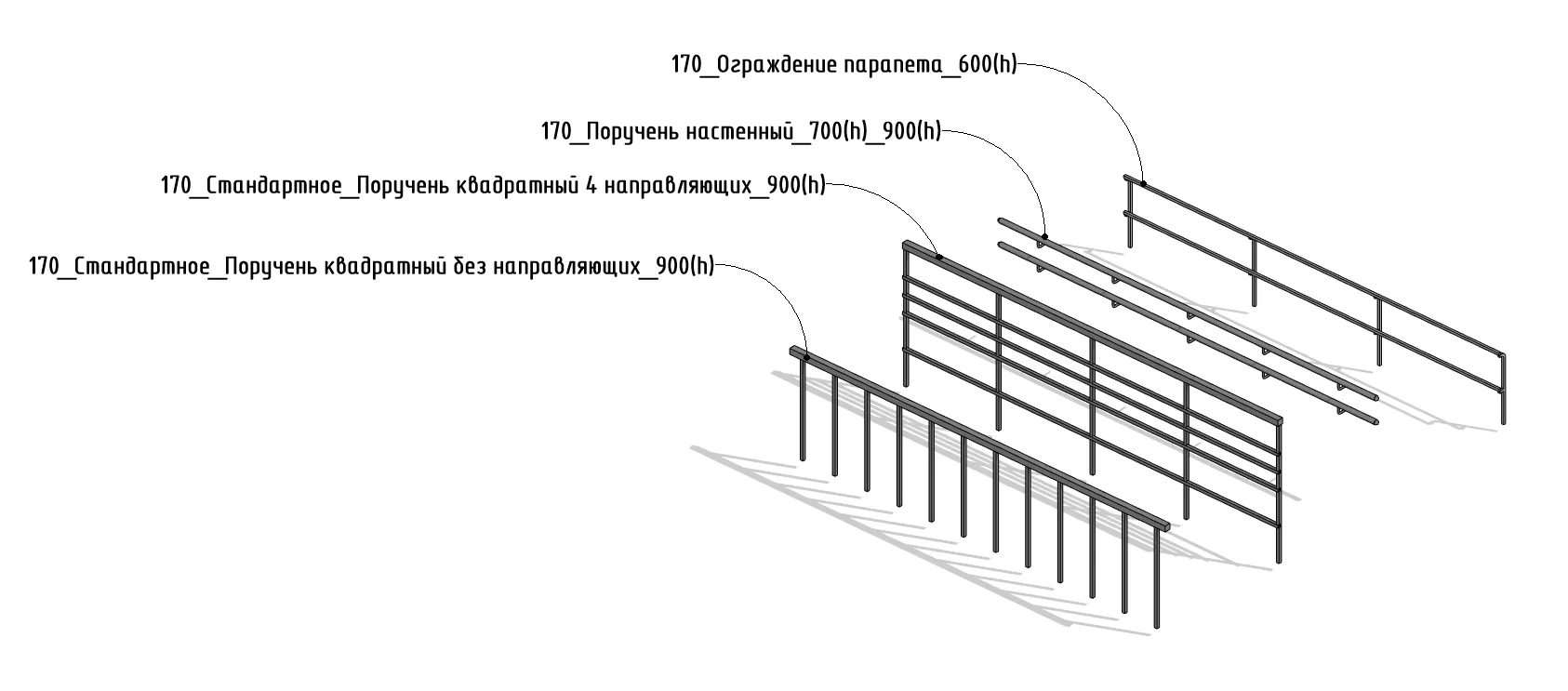

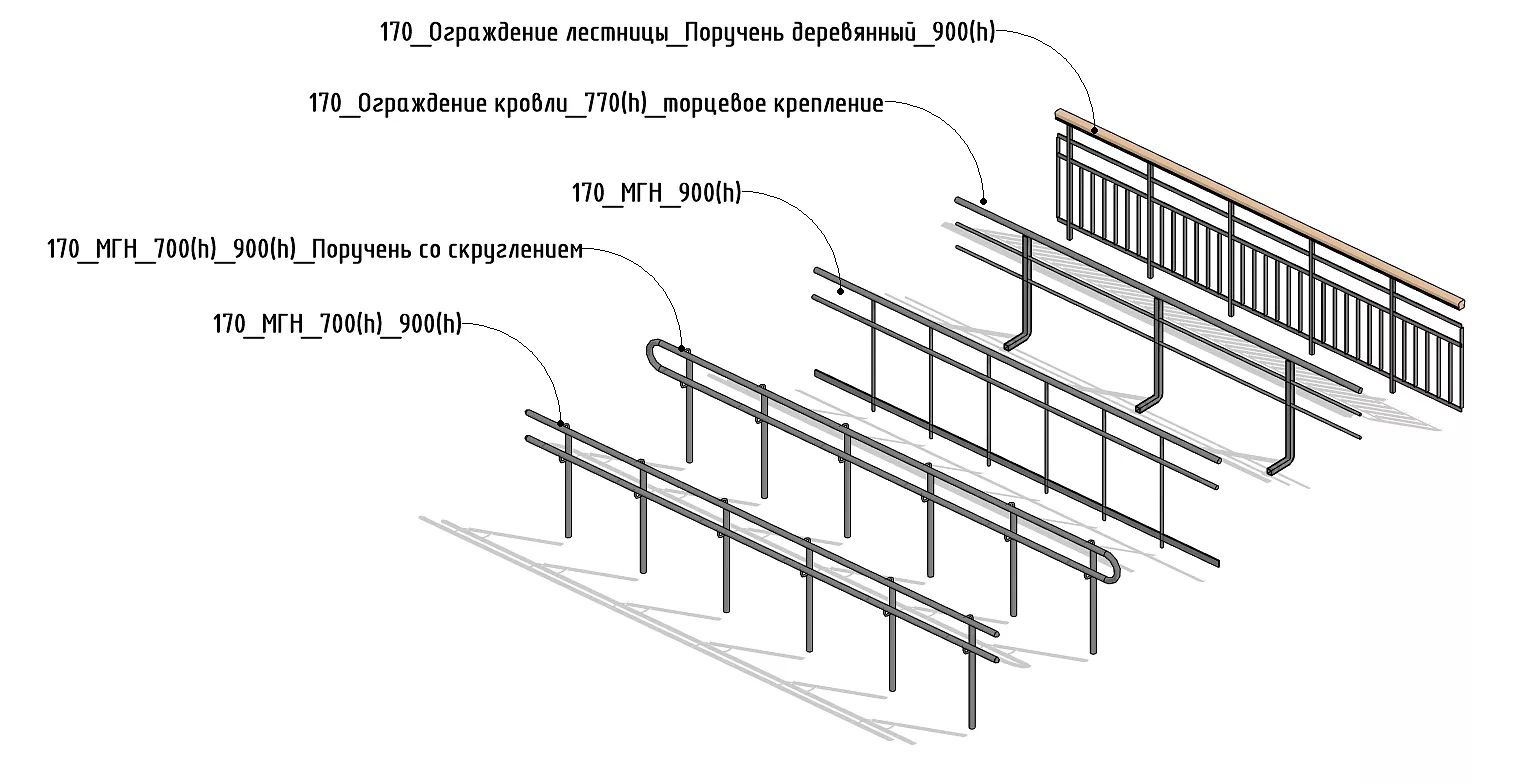

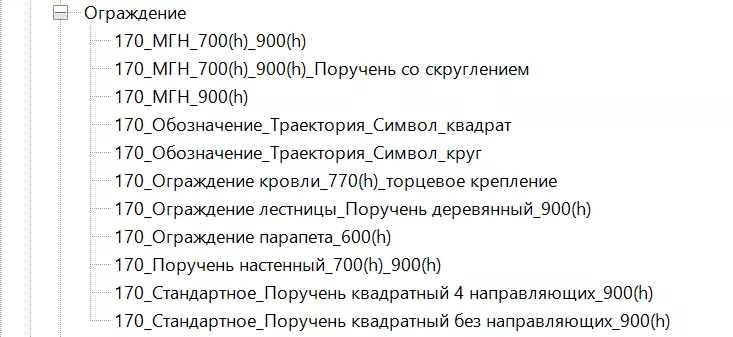

Шаблон содержит основные типы ограждений, наиболее часто применяющихся в проектной практике. На основе этих ограждений пользователь может создавать свои собственные типоразмеры, для решения конкретных проектных задач.

Рисунок 69

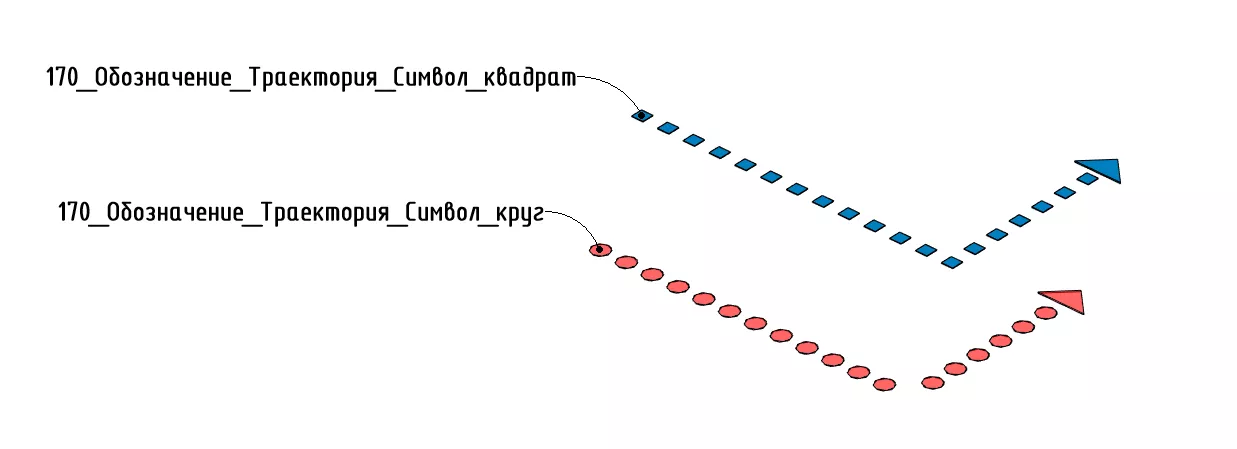

Для создания на планах различных траекторий движения (пути движения МГН, пути эвакуации и пр.) в шаблоне разработаны следующие ограждения имеющие вид условных обозначений: «170_Обозначение_Траектория_Символ_квадрат» и «170_Обозначение_Траектория_Символ_круг» (см. Рисунок 70).

Рисунок 70

4.1.3.10. Типы Лестниц

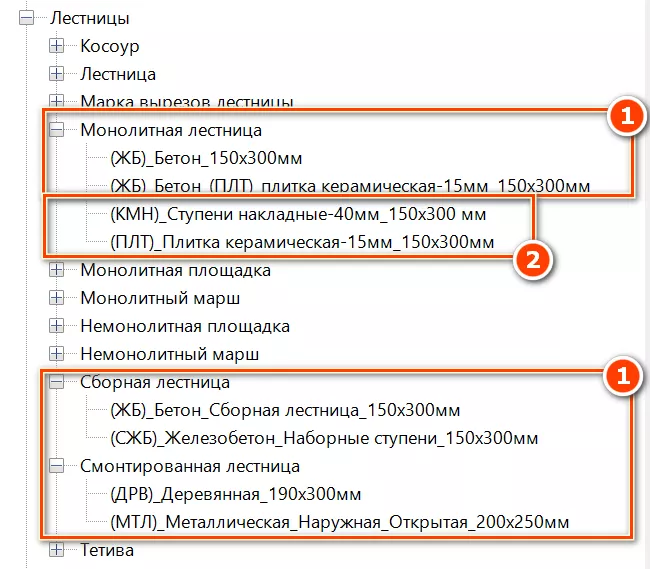

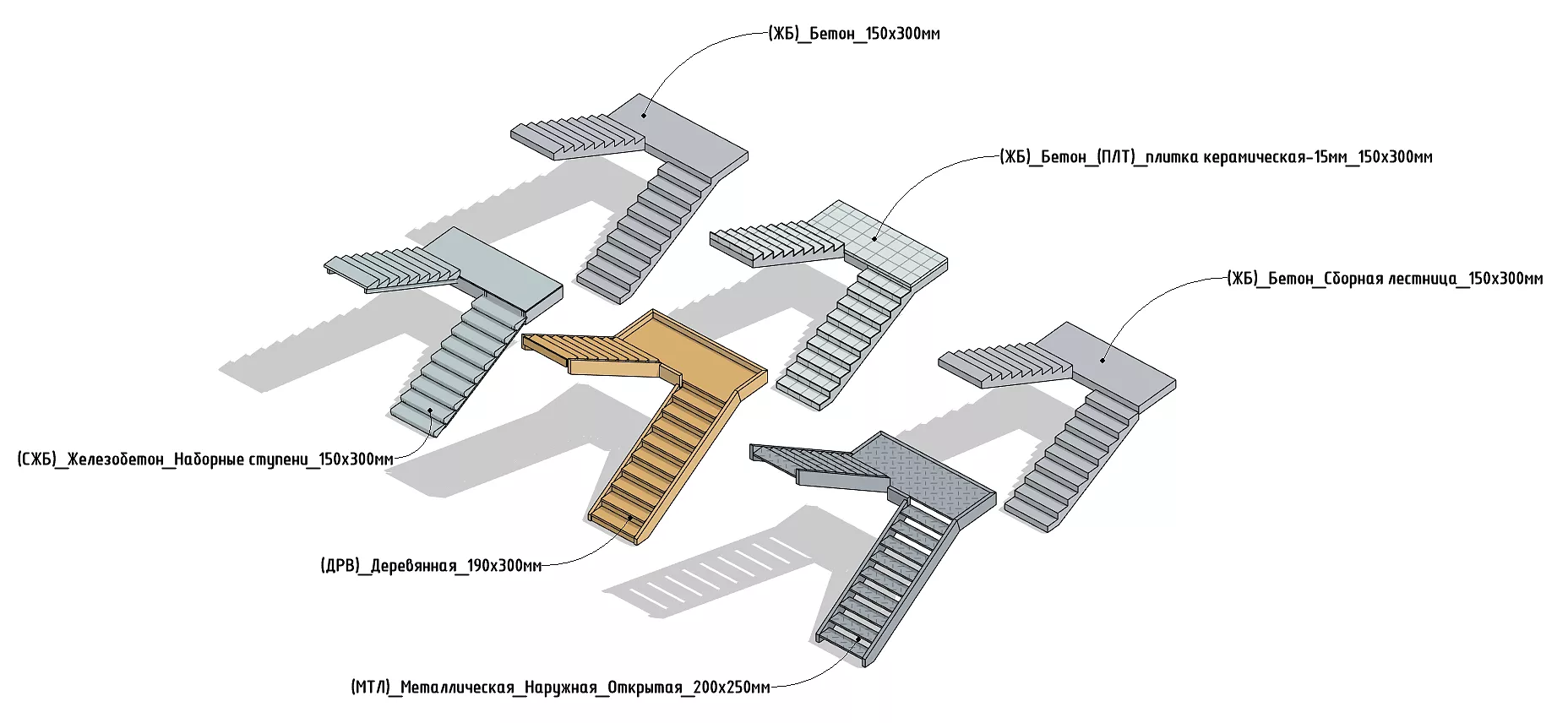

В шаблоне созданы базовые типоразмеры лестниц по два на каждый вид: монолитных, сборных смонтированных. Так же шаблон содержит основные типы лестничных маршей, площадок, сборных ступеней, косоуров и тетив, необходимых для создания лестниц соответствующих типов [1] (см. Рисунок 71).

Рисунок 71

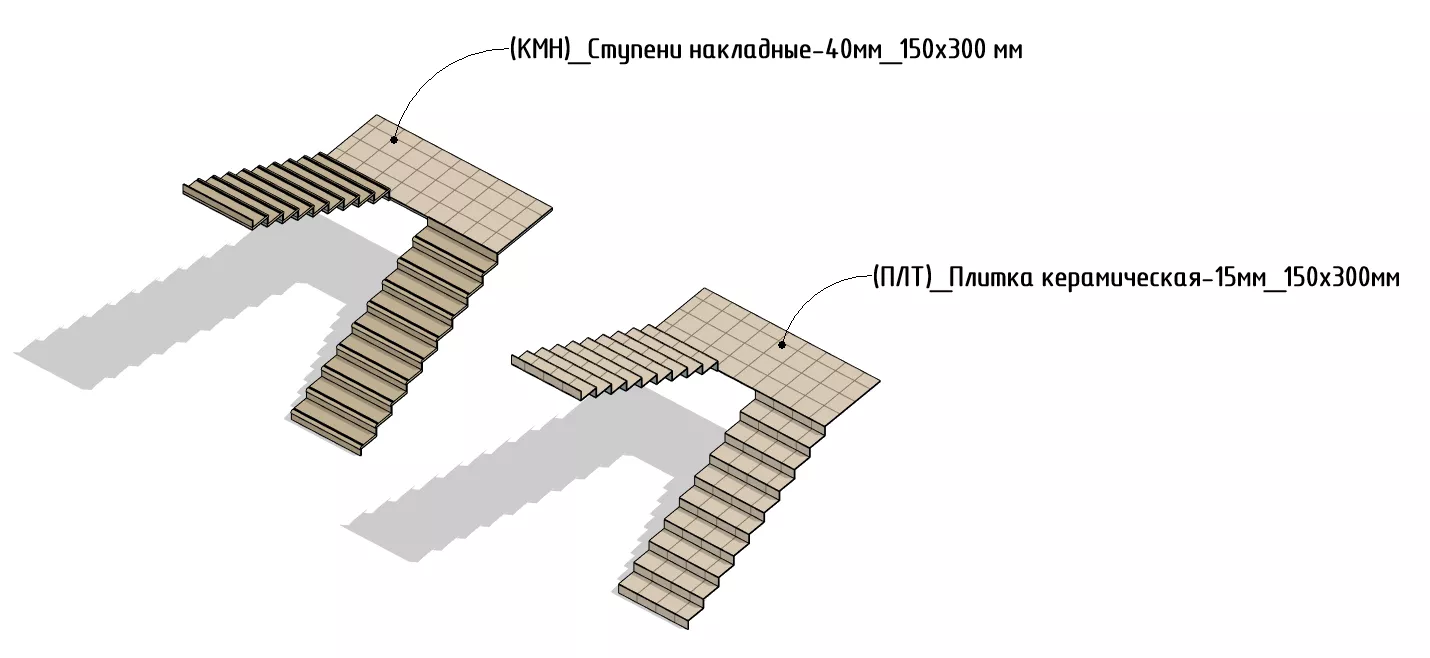

Дополнительно разработаны два типа лестниц [2], имитирующих различные типы отделки. «(КМН)_Ступени накладные-40мм_150х300 мм» и «(ПЛТ)_Плитка керамическая-15мм_150х300мм» (см. Рисунок 72).

Данные лестницы используются для размещения поверх монолитных (и др.) основ, разработанных в смежных разделах.

Рисунок 72

4.1.3.11. Типы Пандусов

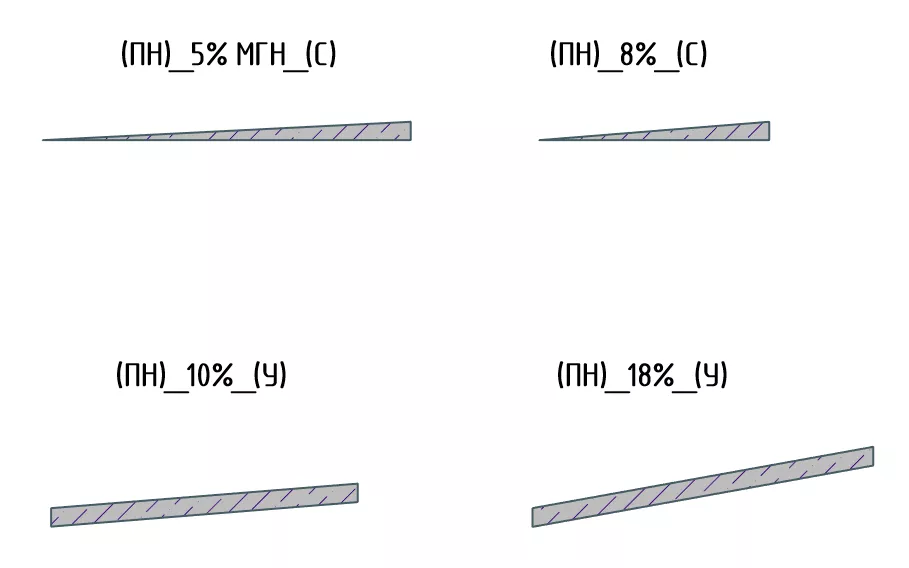

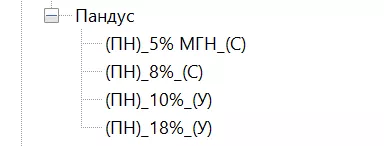

Шаблон содержит типы пандусов с наиболее часто встречающимися нормируемыми уклонами. Описание типа содержит значение уклона, а также дополнительные суффиксы позволяющие понять форму пандуса: «_С» - сплошная, «_У» - утолщенная (см. Рисунок 73).

Рисунок 73

Для пандусов «(ПН)_5% МГН_(С)» и «(ПН)_8%_(С)» в свойствах типа значение параметра «Форма» выставлено в значение «Сплошная», для демонстрации методов построения геометрии пандуса. При желании, пользователь может поменять значение на «Утолщенная» (как настроено для «(ПН)_18%_(У)» и «(ПН)_18%_(У)»).

4.1.4. Загружаемые семейства

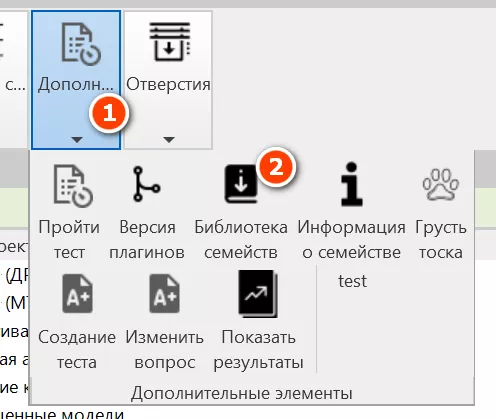

Шаблон содержит необходимый набор часто используемых загружаемых семейств. Их виды и количество достаточны для старта проекта раздела АР. Загрузка иных семейств, требующихся в процессе работы, осуществляется из библиотеки семейств MARKS с помощью дополнения «Библиотека семейств» [2] на вкладке «MARKS – Дополнительные элементы» [1] (см. Рисунок 74).

Рисунок 74

4.1.4.1. Двери

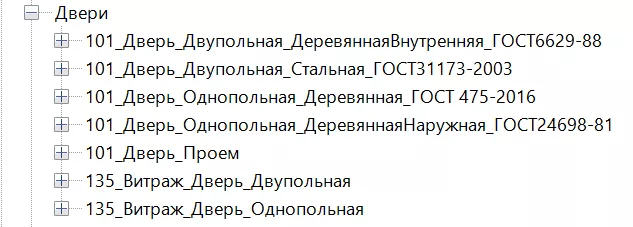

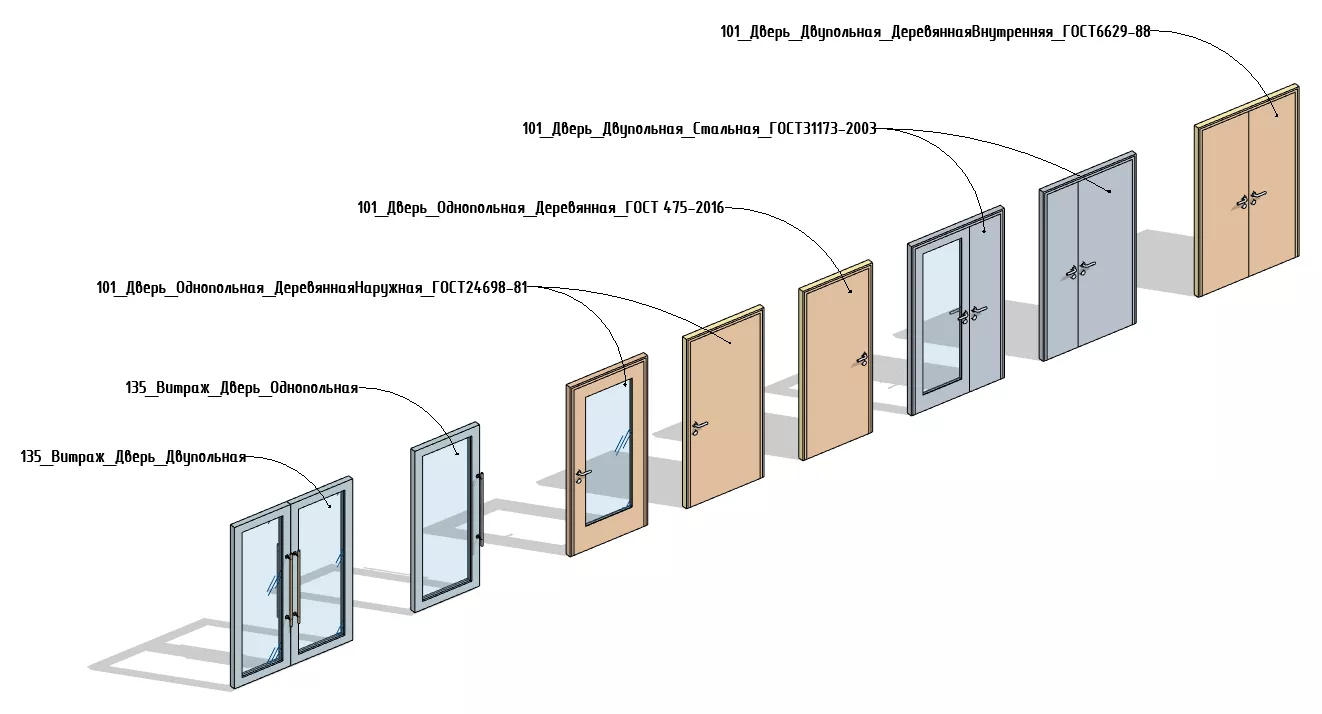

Шаблон содержит базовый набор наиболее часто употребляемых типов дверей (см. Рисунок 75).

Рисунок 75

Прочие требуемые в проектах двери могут быть загружены из библиотеки MARKS.

4.1.4.2. Окна

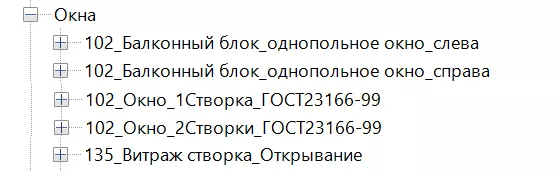

Шаблон содержит базовый набор наиболее часто употребляемых типов окон, вставляемых в стену и окно «панель витража» с различным направлением открывания (см. Рисунок 76).

Рисунок 76

Прочие требуемые в проектах окна могут быть загружены из библиотеки MARKS.

4.1.4.3. Проемы и отверстия в стенах и перекрытиях

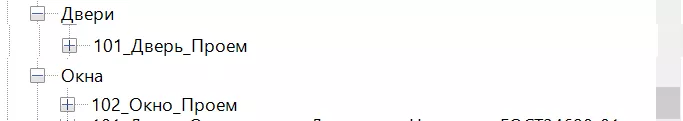

Шаблон содержит несколько типов проемов для стен. В отличие от стандартного инструмента «Проем в стене», семейства проемов содержат условные обозначения для планов и разрезов и могут быть учтены в спецификациях. Проемы относятся к категории «Двери» и «Окна» и размещаются в стенах также как стандартные окна и двери (см. Рисунок 77).

Рисунок 77

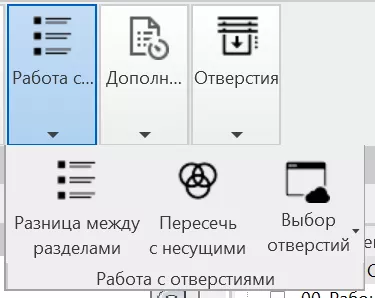

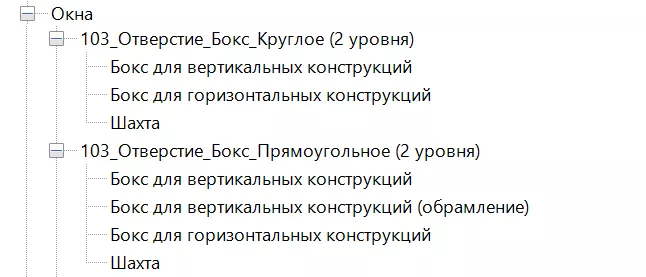

Для создания отверстий в стенах и перекрытиях, а также шахт, используются семейства «103_Отверстие_Бокс_Круглое (2 уровня)» и «103_Отверстие_Бокс_Прямоугольное (2 уровня)» в категории «Окна». Использование данных семейств является обязательным для корректной работы дополнения MARKS «Работа с отверстиями».

Рисунок 78

Инструкция по работе с семействами отверстий находится по следующему пути: Z:\Bim\4. Семейства\100-199_Архитектура\103_Отверстия

4.1.4.4. Колонны / Несущие колонны / Несущий каркас: балка

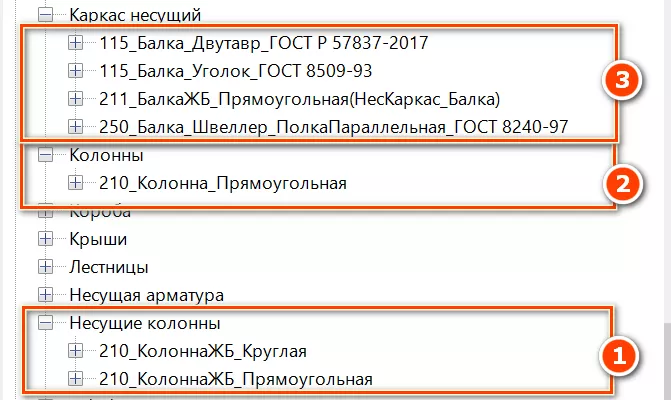

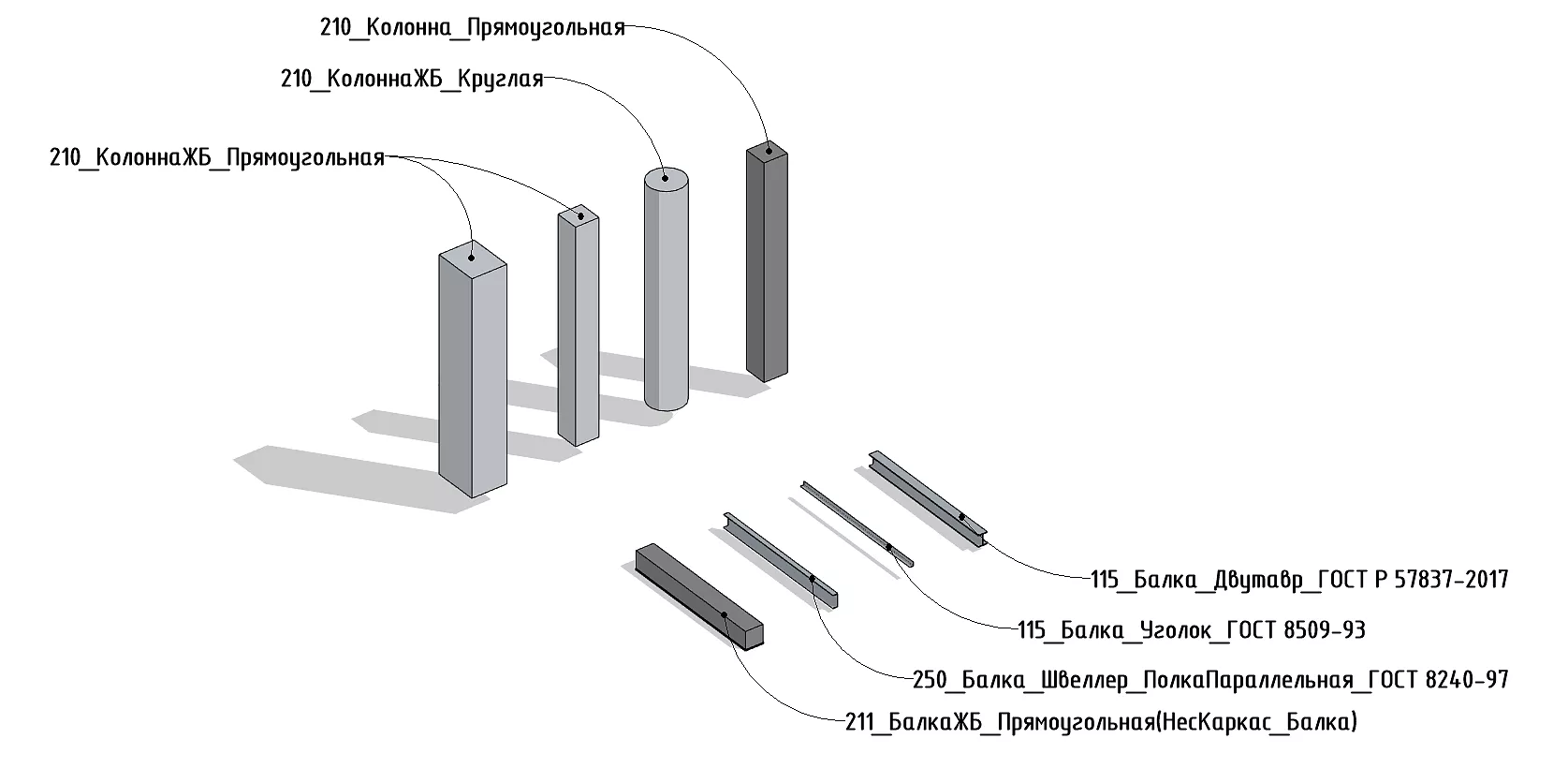

Шаблон содержит основные типы загружаемых семейств несущих колонн [1] и архитектурных колонн [2], а также наиболее часто употребляемые типы железобетонных и металлических балок [3] (см. Рисунок 79).

Рисунок 79

4.1.4.5. Панели и схемы разрезки для фриформ

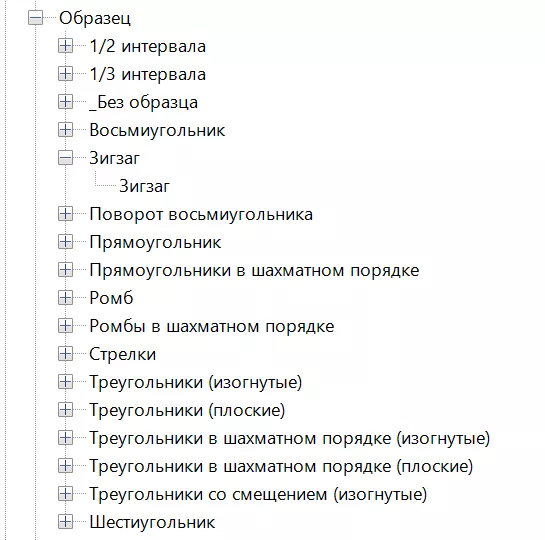

В среде концептуального моделирования возможно нанесение образца узора для разделенной поверхности. Шаблон содержит все возможные образцы узоров

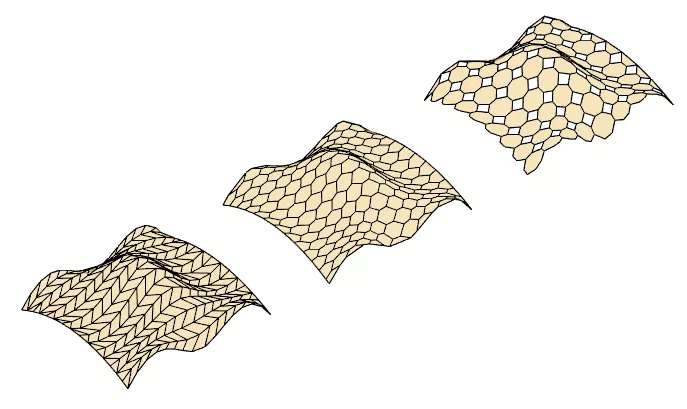

Ниже приведены примеры применения некоторых образцов узоров к разделенной поверхности.

Рисунок 80

4.1.4.6. Сантехнические приборы и мебель

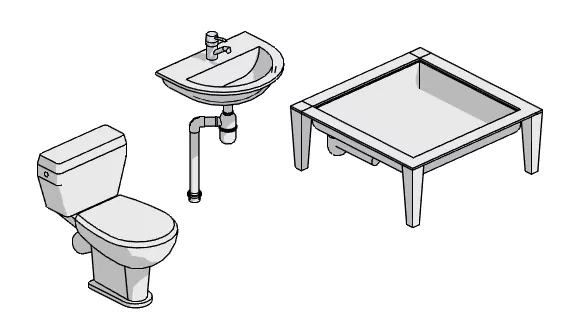

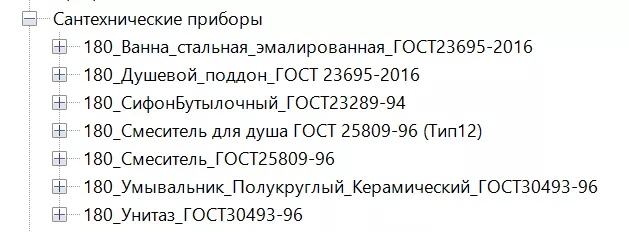

Шаблон содержит основные типы сантехнических приборов, используемых в проектной практике (см. Рисунок 81). Семейства мебели в шаблоне не содержатся, а загружаются из библиотеки MARKS.

Рисунок 81

Прочие требуемые в проектах сантехнические приборы и мебель могут быть загружены из библиотеки MARKS.
