10.23. Сантехнические приборы, мебель и бытовая техника
Требования к моделированию
Таблица 79
Инструмент моделирования |
При размещении мебели, сантехнических приборов и крупной бытовой техники, необходимо использовать семейства категорий «Мебель», «Сантехнические приборы» или семейства, предоставляемые заказчиком. |

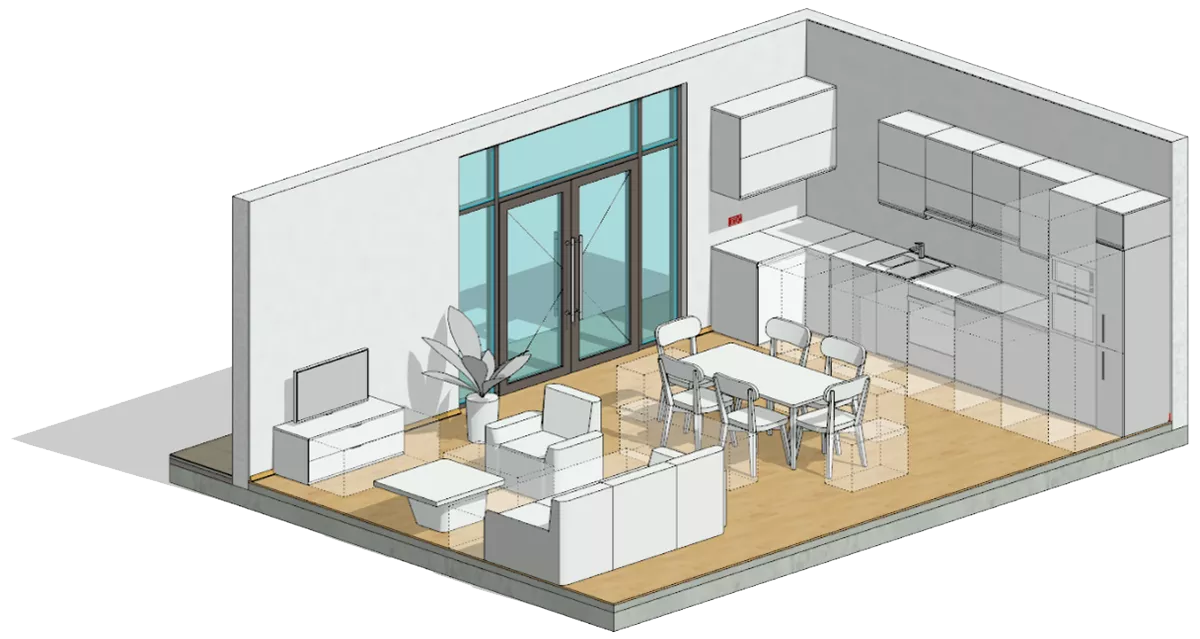

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Моделируются в условных габаритах и условном расположении. |
ПД |
Выполняется: • Моделирование в точном расположении и габаритах каждого помещения в объеме всего здания. Сантехнические приборы и бытовая техника может моделироваться с необходимыми соединителями для подключения к необходимым системам. • Заполнение основных параметров, необходимых для идентификации элемента. |
|
ТД |
Выполняется: • Моделирование отдельными элементами в точном расположении и габаритах каждого помещения в объеме всего здания. Сантехнические приборы и бытовая техника может моделироваться с необходимыми соединителями для подключения к необходимым системам. • Заполнение параметров, необходимых для формирования сводной ведомости объемов работ. |
|
РД |
Выполняется: • Моделирование отдельными элементами в точном расположении и габаритах каждого помещения в объеме всего здания. Сантехнические приборы и бытовая техника может моделироваться с необходимыми соединителями для подключения к необходимым системам. • Заполнение всех параметров, необходимых для формирования спецификаций и ведомостей элементов в рабочей документации. |
|
Примечание |
- |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Требования к параметризации
Таблица 80
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
• |
||||
Точные габариты |
• |
• |
• |
|||
Условное расположение |
• |
|||||
Точное расположение |
• |
• |
• |
|||
Внешний образ/вид |
• |
• |
• |
|||
Материалы2 |
• |
• |
||||
Зона обслуживания |
• |
• |
||||
Уровень проработки атрибутивной информации |
||||||
Размеры |
ADSK_Размер_Ширина4 |
• |
• |
• |
• |
2000 мм |
ADSK_Размер_Глубина4 |
• |
• |
• |
• |
1800 мм |
|
ADSK_Размер_Высота4 |
• |
• |
• |
• |
500 мм |
|
Идентификация |
Описание |
• |
• |
Мебель. Кровать |
||
ADSK_Наименование |
• |
• |
Двуспальная кровать |
|||
Маркировка |
ADSK_Марка |
• |
• |
ОТ-1 |
||
Ресурсы |
ADSK_Количество |
• |
||||
ADSK_Единица измерения |
• |
шт. |
||||
ADSK_Завод-изготовитель1 |
• |
Россия |
||||
ADSK_Код изделия1 |
• |
• |
Арт.423 |
|||
Положение |
ADSK_Номер здания |
• |
• |
• |
Строение 1 |
|
ADSK_Этаж |
• |
• |
• |
3 |
||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
К1 |
||
MARKS_Подземная часть |
• |
• |
• |
Да/Нет |
||
Прочее |
ADSK_Комплект чертежей3 |
• |
АР1 |
|||
1 - Заполняется только у элементов, для которых явное указание требуется, согласно проектным решениям.
2 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
4 - Заполняется только для мебели.
