Инструмент моделирования

Системное семейство категории «Стены» инструментом «Стена: архитектурная».

Для горизонтальных элементов допускается моделирование категорией «Перекрытия»

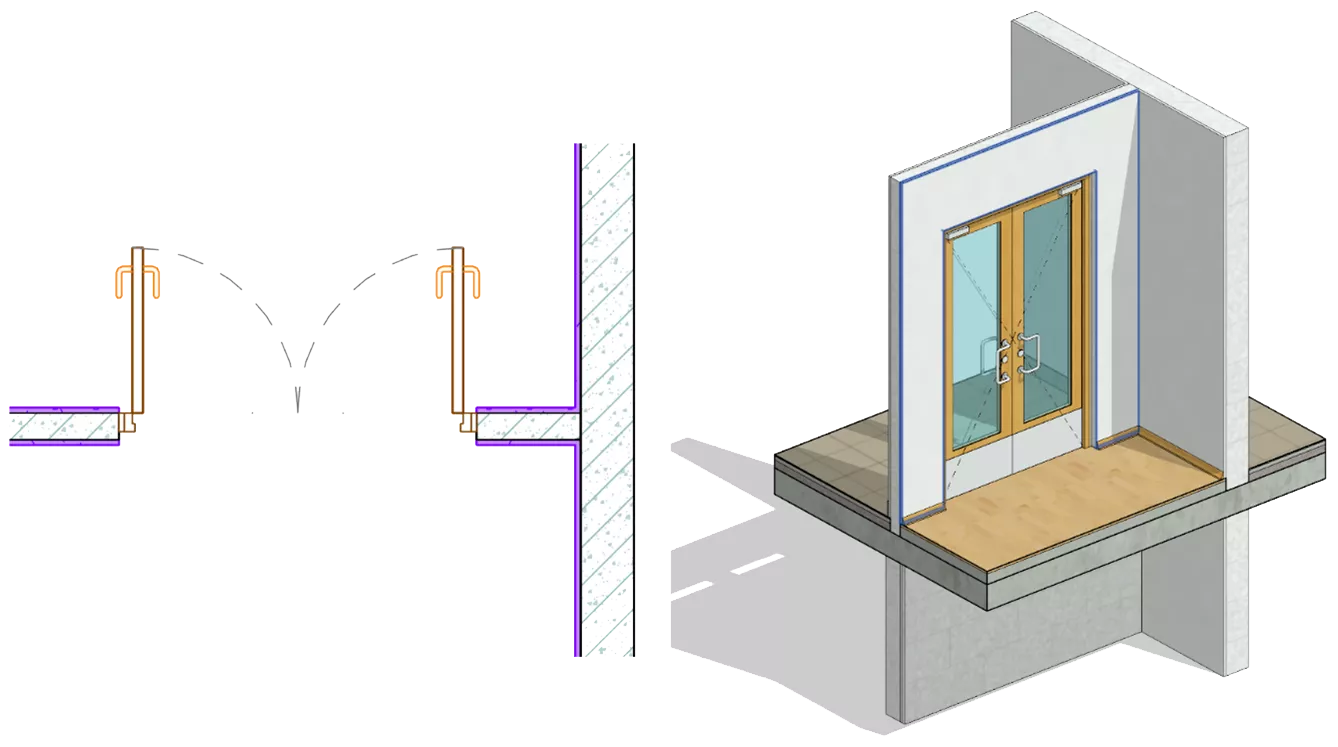

Внешний вид

Проектируемый объем

Этап

К

Не моделируется

ПД

Выполняется:

• Моделирование в точном расположении и габаритах в точном расположении и габаритах каждого помещения типовых и уникальных этажей.

• Заполнение основных параметров, необходимых для идентификации элемента.

ТД

Выполняется:

• Моделирование отдельными элементами в точном расположении и габаритах каждого помещения типовых и уникальных этажей в объеме всего здания.

• Заполнение параметров, необходимых для формирования сводной ведомости объемов работ.

РД

Выполняется:

• Моделирование отдельными элементами в точном расположении и габаритах каждого помещения типовых и уникальных этажей в объеме всего здания.

• Заполнение всех параметров, необходимых для формирования спецификаций и ведомостей элементов в рабочей документации.

Примечание

Отделка стен моделируется отдельно от стен-основ.

При моделировании отделочных слоев (отдельно от стен-основ), допускается использование многослойных стен с разделением на слои. При этом всем слоям должна быть назначена корректная функция. Допускается моделирование структуры слоев в составе стены укрупненно с подробным описанием состава стены/перегородки в параметре MARKS_Состав конструкции.

Моделирование стен отделки должно быть выполнено так, чтобы «Наружная сторона» элемента отделки была ориентирована внутрь помещения, «Внутренняя сторона» - на стену-основу.

Отделка стен моделируется отдельно для каждого помещения.

Стены отделки должны быть разделены по этажам.

Стены отделки должны иметь корректные привязки к уровням.

При использовании плагинов необходимо учесть, что построение отделки стен должно происходить после построения полов.

Запрещенные действия

Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_»

Использование инструмента «Составная стена».

Назначение параметру «Зависимость сверху» значения «Неприсоединенная».

Использование инструмента «Присоединить верх/основание».

Моделирование стен через несколько этажей, в случае если это не предусматривает технология монтажа.

Некорректное использование функций слоев.

Моделирование элемента отделки стен, проходящего через несколько помещений.

При моделировании отделки в той же модели, что и объемно-планировочные решения запрещено использовать «Редактирование профиля» стен для прорезания проемов в отделке.

Использование инструмента «Краска" для подсчета площадей.

Атрибут

Этап

Пример заполнения

К

ПД

ТД

РД

Уровень геометрической проработки модели

Геометрия

Условные габариты

•

Точные габариты

•

•

•

Условное расположение

•

Точное расположение

•

•

•

Внешний образ/вид

•

•

•

•

Многослойная структура (допускается)

•

•

•

•

Слои в виде отдельных стен¹

•

•

Материалы¹

•

•

•

Уровень проработки атрибутивной информации

Размеры

Площадь / MARKS_Размер_Площадь

•

•

•

8,4 м²

Толщина / ADSK_Размер_Толщина

•

•

•

20 мм

Идентификация

Описание

•

•

Отделка стен

MARKS_Состав конструкции

•

•

1. Штукатурка − 15 мм

2. Шпатлевка − 5 мм

3. Покраска в 2 слоя

Маркировка

ADSK_Марка

•

•

ОТ-1

ADSK_Единица измерения

•

м²

Положение

ADSK_Номер здания

•

•

•

Строение 1

ADSK_Этаж

•

•

•

3

ADSK_Номер секции / MARKS_Номер корпуса

•

•

•

К1

MARKS_Подземная часть

•

•

•

Да/Нет

Прочее

ADSK_Комплект чертежей³

•

АР1
