10.11. Ограждения, ограждения лестниц и кровли
Требования к моделированию
Таблица 55
Инструмент моделирования |
Системное семейство категории «Ограждения» инструментом «Ограждение» |
Допустимо использование загружаемых семейств категории «Ограждения» для подсчета расхода элементов. |

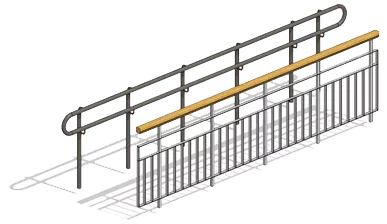

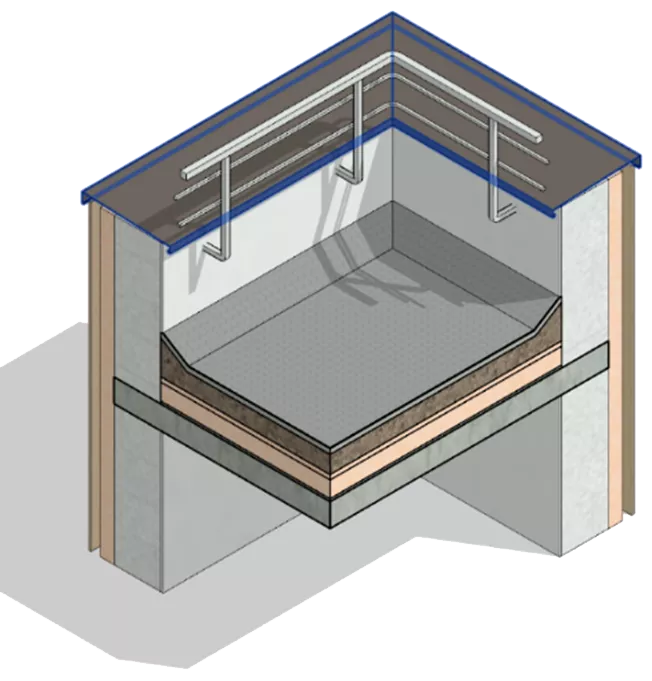

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Не моделируется |
ПД |
Выполняется: • Условное моделирование ограждений, ограждений лестниц и кровли в объеме всего здания. • Заполнение основных параметров, необходимых для идентификации элемента. |
|
ТД |
Выполняется: • Точное моделирование трёхмерной геометрии основной формы ограждений, ограждений лестниц и кровли по всем типовым и уникальным этажам в объеме всего здания. • Заполнение параметров, необходимых для формирования сводной ведомости объемов работ. |
|
РД |
Выполняется: • Точное моделирование и расположение трёхмерной геометрии основной формы и ограждений, ограждений лестниц и кровли по всем типовым и уникальным этажам в объеме всего здания. • Заполнение всех параметров, необходимых для формирования спецификаций и ведомостей элементов в рабочей документации. |
|
Примечание |
Расход металла по ограждениям не считается, а также не формируется поэлементные спецификации. |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Требования к параметризации
Таблица 56
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
• |
||||
Точные габариты |
• |
• |
||||
Условное расположение |
• |
|||||
Точное расположение |
• |
• |
||||
Внешний образ/вид |
• |
• |
• |
|||
Материалы2 |
• |
• |
||||
Уровень проработки атрибутивной информации |
||||||
Размеры |
Длина / ADSK_Размер_Длина |
• |
• |
• |
120 мм |
|
Высота / ADSK_Размер_Высота |
• |
• |
• |
1200 мм |
||
Идентификация |
Описание |
• |
• |
Ограждение |
||
Маркировка |
ADSK_Марка |
• |
• |
ОГ-1 |
||
Ресурсы |
ADSK_Единица измерения1 |
• |
м.п. |
|||
Положение |
ADSK_Номер здания |
• |
• |
• |
Строение 1 |
|
ADSK_Этаж |
• |
• |
• |
3 |
||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
К1 |
||
MARKS_Подземная часть |
• |
• |
• |
Да/Нет |
||
Прочее |
ADSK_Комплект чертежей3 |
• |
АР1 |
|||
1 - Заполняется только у элементов, для которых явное указание требуется, согласно проектным решениям.
2 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
