11.2. Ограждение котлована
Требования к моделированию
Таблица 101
Инструмент моделирования |
Системный инструмент «Стена», «Перекрытие», «Фундамент несущей конструкции» |
Загружаемые семейства категории «Каркас несущий», «Несущие колонны» |

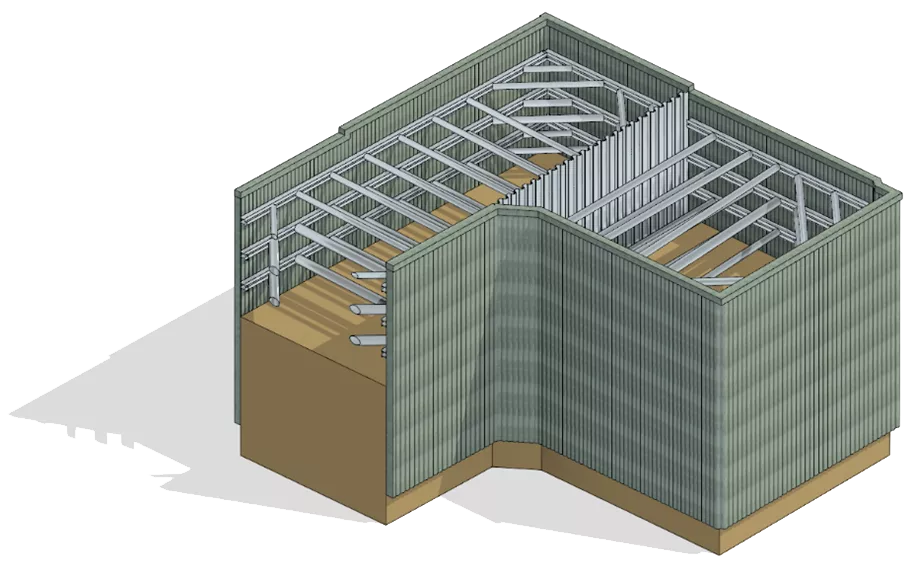

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Не моделируется. |
ПД |
Не моделируется. |
|
ТД |
Не моделируется. |
|
РД |
Выполняется: • Шпунтовые ограждения; подпорные стенки; распорки и подкосы, грунтовые анкеры; обвязочные балки; • Заполнение параметров используемых при формировании рабочих спецификаций. |
|
Примечание |
- |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Требования к параметризации
Таблица 102
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
|||||
Точные габариты |
• |
|||||
Условное расположение |
||||||
Точное расположение |
• |
|||||
Внешний образ/вид |
• |
|||||
Материалы1 |
• |
|||||
Уровень проработки атрибутивной информации |
||||||
Размеры |
ADSK_Размер_Высота |
• |
620 мм |
|||
ADSK_Размер_Ширина |
• |
620 мм |
||||
ADSK_Размер_Длина |
• |
5300 мм |
||||
Площадь2 |
• |
131,4 м2 |
||||
Объем2 |
• |
2,0 м3 |
||||
Идентификация |
ADSK_Наименование |
• |
Свая буровая D620 |
|||
ADSK_Предел огнестойкости2 |
• |
R 120 |
||||
Маркировка |
ADSK_Марка конструкции2 |
• |
С-1 |
|||
Ресурсы |
ADSK_Единица измерения2 |
• |
шт. |
|||
ADSK_Завод-изготовитель2 |
• |
Россия |
||||
Положение |
ADSK_Номер здания |
• |
• |
• |
Строение 1 |
|
ADSK_Этаж |
• |
• |
• |
3 |
||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
К1 |
||
MARKS_Подземная часть |
• |
• |
• |
Да/Нет |
||
Прочее |
ADSK_Комплект чертежей3 |
• |
КЖ0 |
|||
1 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
2 -Заполняется только у элементов, для которых явное указание изготовителя и предела огнестойкости требуется согласно проектным решениям.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
