7.2.1. Схема именования уровней

Таблица 12

<1><2><3¹>_<4¹>(<5>)_<6>

Пример: L2а_К1(3.620)_В

1. Префикс - определяет, является этаж подземным или надземным.

• «R» - для уровня кровли,

• «L» - для надземных уровней,

• «B» - для подземных,

• «G» - для уровня земли,

• «M» - для уровня головки рельса.

2. Этаж - определяет номер этажа, к которому относится данный уровень.

Нумерация этажей выполняется в направлении от поверхности земли:

• для надземных этажей – снизу вверх,

• для подземных - сверху вниз.

В случае, если требуется создание дополнительных промежуточных уровней – после номера этажа должен быть добавлен порядковый номер через точку, если уровень промежуточный: «L1.1».

3. Суффикс¹ - Задается латинская буква для обозначения вспомогательного уровня: «L1a», «L1b», «L1c» и т.д.

4. Корпус/Секция/Блок¹ - В случае, если необходимо для каждой секции/корпуса/блока создать свой набор уровней, вводится дополнительное кодирование номера в наименование уровня. Например, «К1», «B2», «С5».

5. Отметка - высотная отметка данного уровня от уровня проектного нуля здания. Указывается в метрах, с точностью до трех знаков. В качестве разделителя использовать точку. Знак "+" для положительных значений не указывается.

6. Назначение уровня - пометка, которая отличает проектные уровни (основные и промежуточные) от вспомогательных.

• «Э» – основной (уровни, по которым считается этажность здания и по которым формируются планы);

• «Э» – промежуточный (уровни, по которым не считается этажность, но формируются планы (антресоли, террасы и т.п.));

• «В» – вспомогательный (уровень для дополнительных построений и привязки объектов модели).

¹ – Указывается при необходимости.

Важно! Именем уровня является весь набор символов, состоящий из 4-6 блоков по схеме, включающий в себя: префикс, номер этажа, суффикс¹, закодированный номер корпуса/секции², отметку уровня и постфикс (назначение уровня).

¹ – Указывается при необходимости.

² - Уровень земли для жилых и общественных зданий или уровень головки рельса для объектов метро.

7.2.2. Правило 1

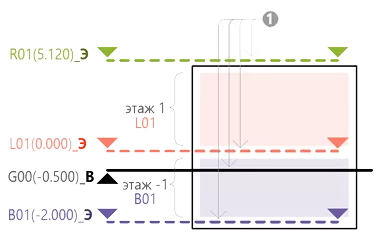

Рисунок 1

Префикс [1] обозначает положение уровня относительно уровня земли² (см. Рисунок 1). Задайте префикс в зависимости от положения уровня:

• «R» - для уровня кровли,

• «L» - для надземных уровней,

• «B» - для подземных,

• «G» - для уровня земли,

• «M» - уровень головки рельса (для метро).

7.2.3. Правило 2

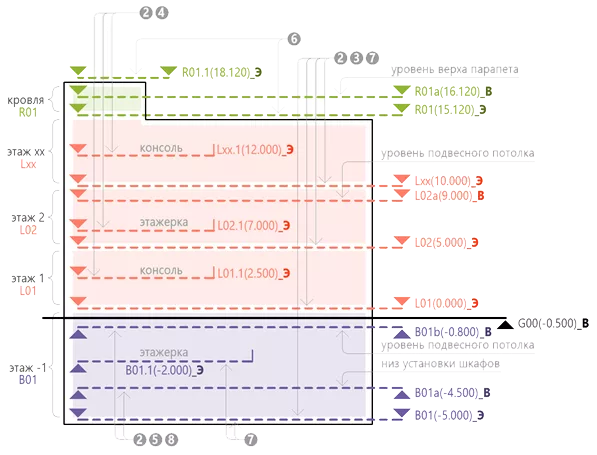

Рисунок 2

Задайте порядковый номер уровня в соответствии с указанными принципами (см. Рисунок 2):

• Уровни выше уровня земли² («L», «R») имеют принцип нумерации снизу вверх ↑.

• Уровни ниже уровня земли² («B») имеют принцип нумерации сверху вниз ↓.

• Для уровня земли («G») назначается число «00».

• Для уровня головки рельса («M») назначается число «00».

7.2.4. Правило 3

Основной уровень — это уровень, являющийся основой для строительных элементов в пределах всего объекта (или большей его части) и соответствующий конкретному этажу здания (см. Рисунок 2). Присвойте ему целое числовое порядковое значение от 01 до 99 с учетом основного кода, также добавьте ему постфикс, указывающий, что это основа объемно-планировочных решений – «Э».

Пример: «L01(Отм.)_Э».

7.2.5. Правило 4

Промежуточный уровень — это уровень, который является основой для строительных элементов в пределах фрагмента объекта (этажерки, консоли, технические этажи и пр.) (см. Рисунок 2). Присвойте ему числовое порядковое значение нижележащего основного уровня с добавлением числового суффикса через точку – 1, 2, 3… Также добавьте ему постфикс, указывающий, что это основа объемно-планировочных решений – «Э».

Пример: «L01.1(Отм.)_Э».

Важно! Числовой суффикс назначается снизу вверх в пределах одного проектного этажа начиная с «1» снизу вверх ↑.

7.2.6. Правило 5

Вспомогательный уровень — это уровень, который необходим для построения элементов геометрии, оборудования и др. (уровень низа установки оборудования, уровень низа подвесного потолка и пр.) (см. Рисунок 2). Присвойте ему числовое порядковое значение нижележащего основного уровня с добавлением буквенного суффикса – a, b, c, d… Также добавьте ему постфикс, указывающий, что это вспомогательный уровень, НЕ являющийся основой для объемно-планировочных решений – «В».

Пример: «L01a(Отм.)_В».

Важно! Буквенный суффикс назначается снизу вверх в пределах одного проектного этажа начиная с «a» снизу вверх ↑.

7.2.7. Правило 6

Уровень покрытия – это уровень, на котором могут размещаться объемно-планировочные решения/технические зоны и отсутствуют другие основные уровни с отметкой большей, чем у данного элемента (см. Рисунок 2). Исключением являются другие уровни покрытия. Такой уровень не учитывается в этажности здания.

7.2.8. Правило 7

Уровням, которые являются основой для планировочных решений присваивается постфикс «Э» - этаж (основные и промежуточные уровни) (см. Рисунок 2).

7.2.9. Правило 8

Для уровней, служащих вспомогательной основой для расположения оборудования, установки шкафов и пр. – постфикс «В» (вспомогательные уровни, уровень земли) (см. Рисунок 2).

7.2.10. Правило 9

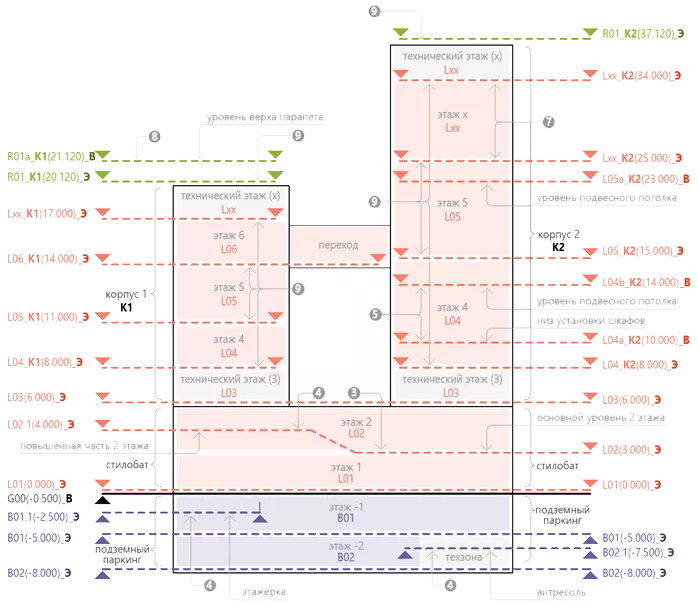

Рисунок 3

В случае, когда у объекта реализуются разновысотные секции/корпуса, но при этом они имею общую основу (подземную парковку, стилобат и пр.) для каждого корпуса/секции создается свой набор уровней с дополнительным блоком в имени (см. Рисунок 3).

7.2.11. Правило 10

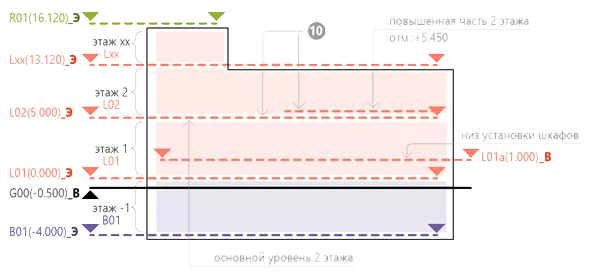

Рисунок 4

При перепаде высот по этажу менее 600 мм допускается не создавать дополнительный уровень этажа – в таком случае создайте один основной уровень на отметке нижней из двух (и более) отметок (см. Рисунок 4).

7.2.12. Правило 11

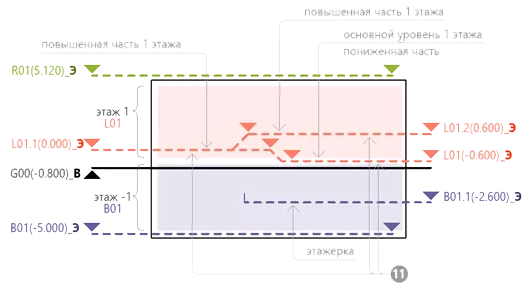

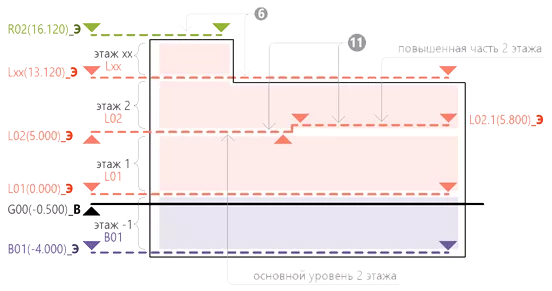

Рисунок 5

В случае, если перепад между частями здания/зданиями превышает 600 мм – создайте два уровня – в этом случае нижний уровень будет являться основным, а верхний – с числовым индексом (см. Рисунок 5).

7.2.13. Правило 12

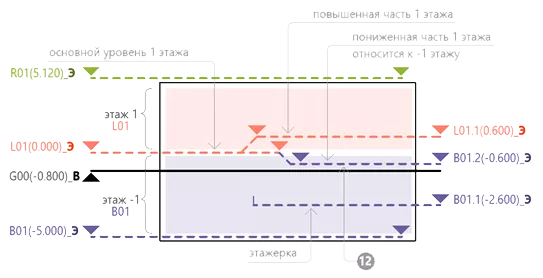

Рисунок 6

Рисунок 7

Для перепада высотных отметок уровня в пределах отметки 0.000 допускается относить уровни пониженной части этажа к нижележащему уровню (см. Рисунок 6, Рисунок 7).

7.2.14. Правило 13

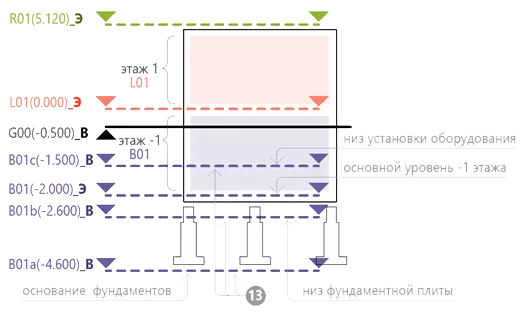

Рисунок 8

Для уровней ниже основного уровня нижнего подземного этажа (вспомогательные уровни для построения Ж/Б фундаментов, свайных фундаментов, подбетонки и пр.) уровни назначать с привязкой к нижнему основному уровню (см. Рисунок 8). Задайте буквенный суффикс начиная с самого нижнего уровня «a» снизу вверх ↑.

² - Уровень земли для жилых и общественных зданий или уровень головки рельса для объектов метро.
