12.9. Искусственная неровность
Требования к моделированию

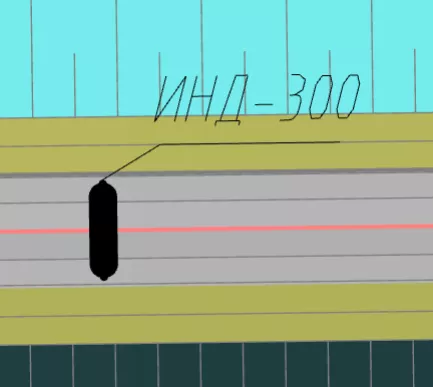

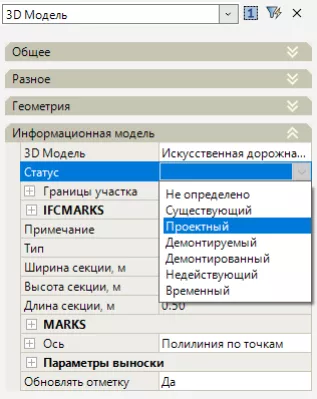

- Искусственная неровность должна находится в определенном слое в зависимости от своего статуса (Проектируемая, существующая, демонтируемая и т.д.);
- Моделирование должно быть выполнено с учетом смежных проектных решений и существующего рельефа местности;
- Необходимо ссылаться на актуальную проектную и существующую поверхность;

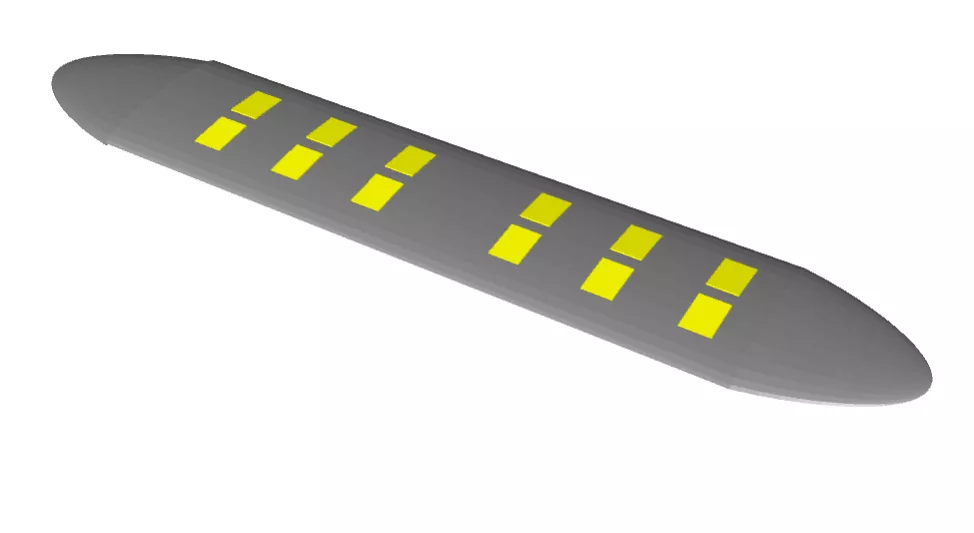

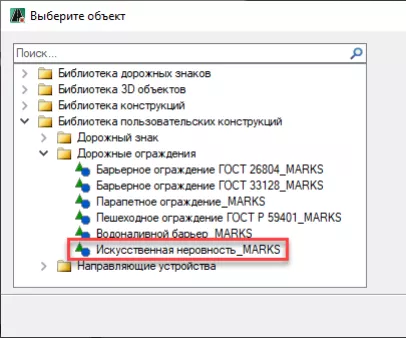

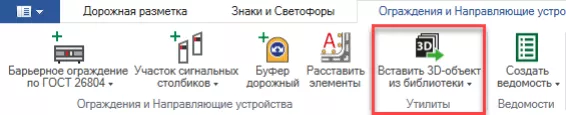

- По умолчанию искусственная неровность моделируется из системной библиотеки конструкций. При моделировании искусственной неровности необходимо использовать пользовательскую библиотеку конструкций используя конструкцию «Искусственная неровность_MARKS»;
- Моделирование можно выполнять как по задаваемым точкам, так и по линейным объектам в т.ч. примитивам.
Требования к параметризации
Таблица 59 – Параметры искусственной неровности
Концепция |
Стадия П |
Стадия Р |
Пример заполнения |
|||
Этап 1 |
Этап 2-3 |
|||||
LOD G |
Условные габариты |
-* |
- |
- |
- |
|
Точные габариты |
- |
+ |
+ |
+ |
||
Условное расположение |
-* |
- |
- |
- |
||
Точное расположение |
- |
+ |
+ |
+ |
||
Внешний образ/вид
|
-* |
+ |
+ |
+ |
||
LOEi |
УИН |
- |
- |
+ |
+ |
Нет данных |
Год постройки |
- |
- |
+ |
+ |
2024 |
|
Год последней ремонта |
- |
- |
+ |
+ |
Нет данных |
|
Наименование |
- |
- |
+ |
+ |
Искусственная неровность
|
|
Описание |
- |
- |
+ |
+ |
Защитные устройства |
|
Класс объекта |
- |
- |
+ |
+ |
Технические средства и устройства организации и обеспечения безопасности дорожного движения |
|
КСИ Код класса |
- |
- |
+ |
+ |
RUA |
|
КСИ наименование класса |
- |
- |
+ |
+ |
Ограждение |
|
КСИ Класс строительной информации
|
- |
- |
+ |
+ |
Com |
|
Код элемента по классификатору
|
- |
- |
+ |
+ |
ЭЛ 70 70 05 |
|
Код материала |
- |
- |
+ |
+ |
СТ 10 17 40 |
|
Описание по классификатору
|
- |
- |
+ |
+ |
Искусственная дорожная неровность |
|
ГОСТ (СТО) |
- |
- |
+ |
+ |
Указывается ГОСТ при наличии
|
|
Тип |
- |
- |
+ |
+ |
ИНД-300 |
|
Длина секции, м |
- |
- |
+ |
+ |
0.50 |
|
Высота секции, м |
- |
- |
+ |
+ |
0.05 |
|
Ширина секции, м |
- |
- |
+ |
+ |
0.30 |
|
Длина, м |
- |
- |
+ |
+ |
8.00 |
|
*Моделируется в случае необходимости по запросу Заказчика
Запрещенные действия

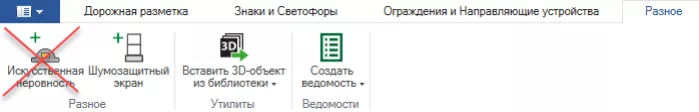

- Использование стандартного элемента «Искусственная неровность»
