4.5. Вкладка «Вид»

В данном разделе содержится описание настроек шаблона, расположенных на вкладке «Вид». В шаблоне создано определенное количество типов для каждой категории видов (планов, фасадов, разрезов и пр.).

4.5.1. Планы

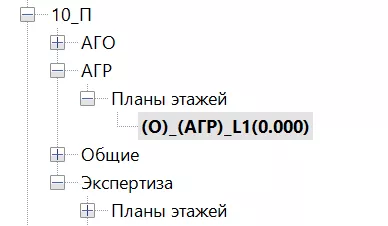

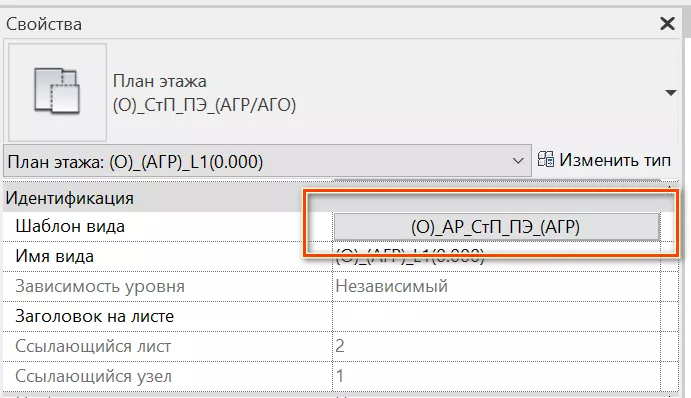

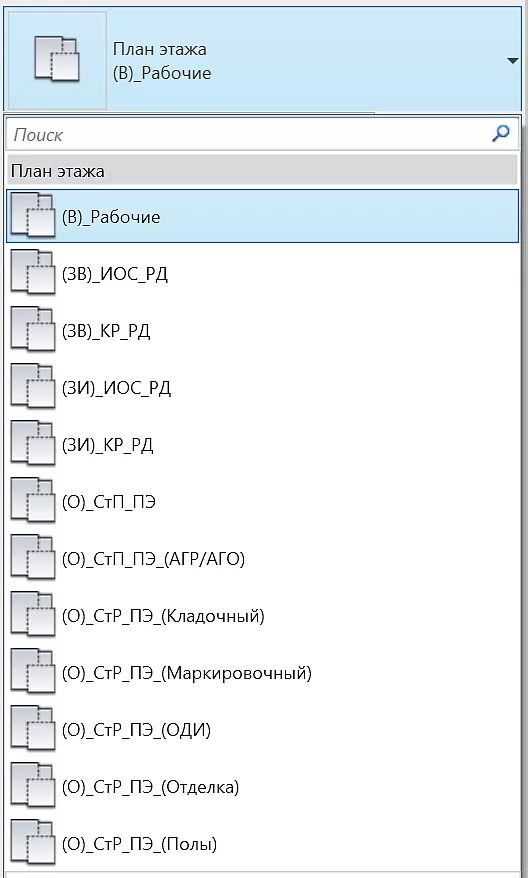

В шаблоне созданы типы видов категории «План этажа». С каждым типом вида [1] связан шаблон вида [2], назначаемый при создании этого типа (см. Рисунок 87).

Рисунок 87. Пример типов для категории видов «План».

Имя каждого типа состоит из префикса, определяющего временный ли это вид (префикс (В)_), оформленный (префикс (О)_) или вид, являющийся заданием (префикс (ЗИ)_). После префикса следует сокращенное описание позволяющее понять для каких задач предназначен этот вид.

4.5.2. Фасады

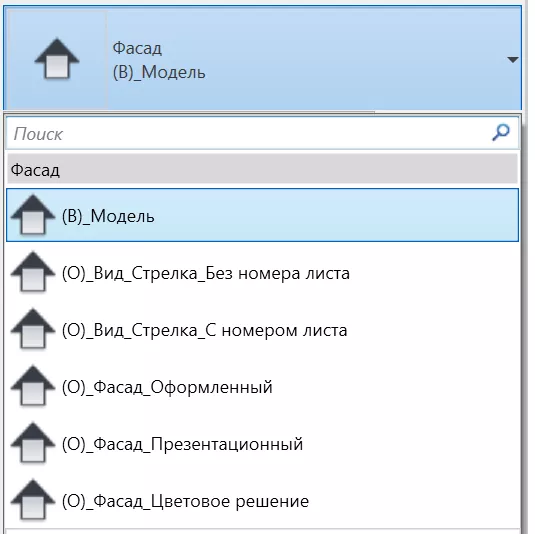

В шаблоне созданы типы видов категории «Фасад». С каждым типом вида [1] связан шаблон вида [2], назначаемый при создании этого типа (см. Рисунок 88).

Рисунок 88

Имя каждого типа состоит из префикса, определяющего временный ли это вид (префикс (В)_), оформленный (префикс (О)_). После префикса следует сокращенное описание позволяющее понять для каких задач предназначен этот вид.

Фасады типа «(О)_Вид_Стрелка», со стрелкой, указывающей направление взгляда. Используются для маркировки видов на плане (например, развёртки).

1. Внешний вид типоразмера «(О)_Вид_Стрелка_Без номера листа» [1] / «(О)_Вид_Стрелка_Без номера листа» [2] (см. Рисунок 89).

2. С помощью ручек формы можно изменить длину и глубину подрезки вида.

Рисунок 89

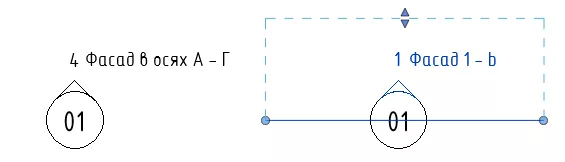

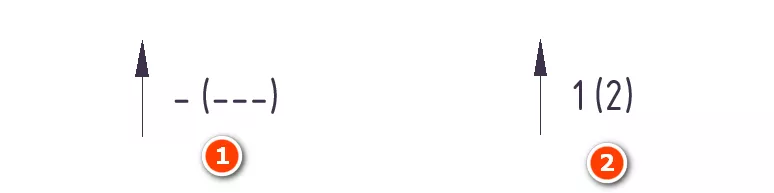

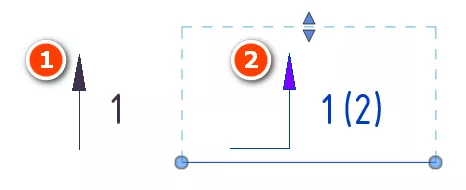

3. Цифры номера листа и номера вида возле стрелки появляются после размещения фасада на листе. [1] – до размещения на листе, [2] – после размещения на листе (см. Рисунок 90).

Рисунок 90

4. Фасады типа «(В)_Модель», «(О)_Фасад_Оформленный», «(О)_Фасад_Презентационный», «(О)_Фасад_Цветовое решение», как правило, не отображаются на листах. «Оформленный» служит для формирования оформленных видов для фасадов здания, а «Модель» - для рабочих видов фасадов. Редактирование подрезки производится с помощью ручек формы.

На практике, для сортировки и фильтрации видов фасада, создаются (дублированием типа) дополнительные типы фасадов, например: «Развёртки», «Витражи» и проч.

4.5.3. Разрезы

В шаблоне настроено несколько «базовых» типов разрезов. Их можно разделить на разрезы [1] (на фронтальных видах можно построить только вертикальный разрез) и сечения [2] (на фронтальных видах можно построить сечение под углом (см. Рисунок 91).

Рисунок 91

Имя каждого типа состоит из префикса, определяющего временный ли это вид (префикс (В)_), оформленный (префикс (О)_) или вид, являющийся заданием (префикс (ЗИ)_). После префикса следует сокращенное описание позволяющее понять для каких задач предназначен этот вид.

Как разрезы, так и сечения, могут содержать в марке номер листа (тогда в имени указывается, например, «Разрез_С номером листа») или не содержать номер листа (например, «Сечение_Без номера листа»).

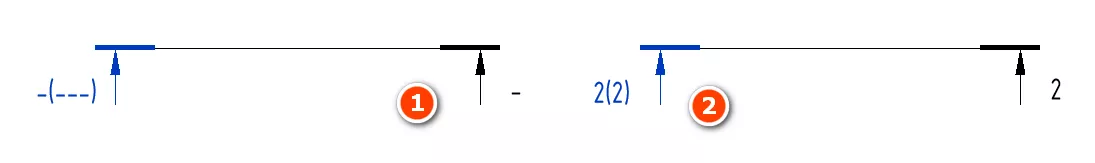

В большинстве марок разрезов и сечений используется параметр «Номер вида», поэтому до размещения разреза на листе, номер не отображается. [1] – до размещения на листе, [2] – после размещения на листе (см. Рисунок 92).

Рисунок 92

Внешний вид настроенных разрезов и сечений представлен ниже:

Рисунок 93

 Для вспомогательных разрезов рекомендуется использовать тип разреза «В_Вспомогательный» (он специально имеет марку, отличную от ГОСТ). В марку этого разреза выносится имя вида, для удобства и отличия от основных разрезов и сечений.

4.5.4. Фрагменты

В шаблоне настроено два «базовых» типа фрагментов: [1] - без номера листа и [2] - с номером листа. На их основе построено все остальное множество типов фрагментов в шаблоне (см. Рисунок 94).

Имя каждого типа состоит из префикса, определяющего временный ли это вид (префикс (В)_), оформленный (префикс (О)_). После префикса следует сокращенное описание позволяющее понять для каких задач предназначен этот вид.

Рисунок 94

4.5.5. 3D виды

В шаблоне настроено три типа 3D видов: временный (префикс (В)_), оформленный (префикс (О)_) и вид для экспорта в Navisworks (префикс (Э)_) (см. Рисунок 95).

Каждый из типов служит для решения своего типа задач. 3D виды типа «Временные», создаются при нажатии кнопки «3D вид по умолчанию» [1].

Виды типа «(Э)_Оформленный», служат для создания различных презентационных видов модели. Для таких видов создано несколько шаблонов видов, содержащих различные графические настройки.

Виды типа «(Э)_Navisworks» служат для экспорта модели в различные форматы для последующего использования в программе Autodesk Navisworks. (Подробнее об экспорте смотри на стр. 103 «Ветка «30_Координация» Вид Navisworks и экспорт моделей» ).

!Важно. Для данных видов запрещено менять шаблоны видов, подрезку и производить иные действия.

Рисунок 95

Каждый из типов служит для решения своего типа задач. 3D виды типа «Временные», создаются при нажатии кнопки «3D вид по умолчанию» [1].

Виды типа «(Э)_Оформленный», служат для создания различных презентационных видов модели. Для таких видов создано несколько шаблонов видов, содержащих различные графические настройки.

Виды типа «(Э)_Navisworks» служат для экспорта модели в различные форматы для последующего использования в программе Autodesk Navisworks. (Подробнее об экспорте смотри на стр. 103 «Ветка «30_Координация» Вид Navisworks и экспорт моделей» ).

!Важно. Для данных видов запрещено менять шаблоны видов, подрезку и производить иные действия.

4.5.6. Шаблоны видов

Шаблон вида — это комплекс настроек видимости и графики элементов на конкретном виде, который можно применить к одному или нескольким видам:

Имеющиеся в проекте настроенные шаблоны можно просмотреть используя команду «Управление шаблонами видов» [3] ( Вкладка «Вид» [1] - «Шаблоны видов» [2]) (см. Рисунок 96).

Рисунок 96

Шаблон содержит множество заготовленных шаблонов вида для различных типов видов (планов, фасадов, разрезов, 3D видов) [1]. Имена шаблонов вида состоит из префикса, определяющего для каких видов применяется шаблон: для временных(префикс (В)_), оформленных (префикс (О)_), координационных (префикс (К)_), видов на основе которых формируется задание (префикс (ЗИ)_).После префикса следует сокращенное описание позволяющее понять для какого раздела, стадии и каких задач предназначен этот вид [2] (см. Рисунок 97).

При применении шаблона к виду, настройки переопределения видимости / графики, масштаба, уровня детализации и проч. управляются непосредственно из шаблона вида, согласно выставленным галкам в столбце «Включить» [1]. При вызове команды «Видимость/графика» на активном виде, в диалоговом окне «Переопределение видимости/графики» параметры, которые управляются из шаблона заблокированы для изменения и выглядят серыми [2] (см. Рисунок 98).

Рисунок 97

В проекте могут быть переименованы существующие либо созданы новые шаблоны видов на основе копии одного из существующих шаблонов, с помощью кнопок «Переименовать» [1] и «Копировать» [2]. При копировании существующего шаблона, он наследует все настройки оригинала, пользователю остается только ввести новое имя [3] (см. Рисунок 99).

Рисунок 99

Подробнее о работе с шаблонами видов см. Шаблоны видов. Назначение шаблона вида. Изменение настроек шаблона вида.

4.5.7. Легенды

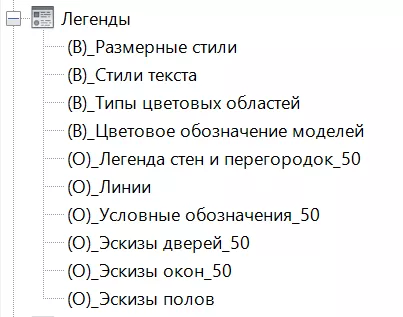

Шаблон содержит определенное количество заготовок легенд. Некоторые уже упоминались ранее при обзоре общего содержимого.

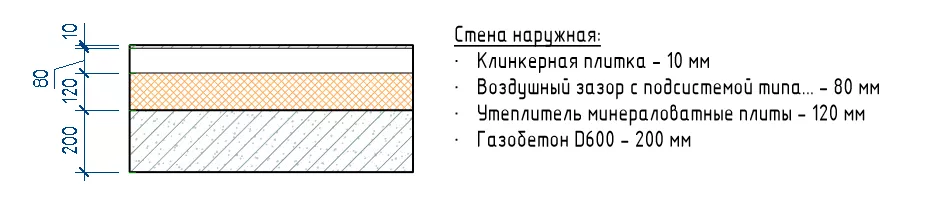

4.5.7.1. (О)_Легенда стен и перегородок_50

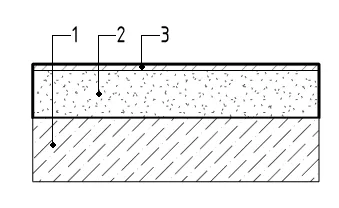

Содержит образмеренный типоразмер стены с текстовым описанием слоев.

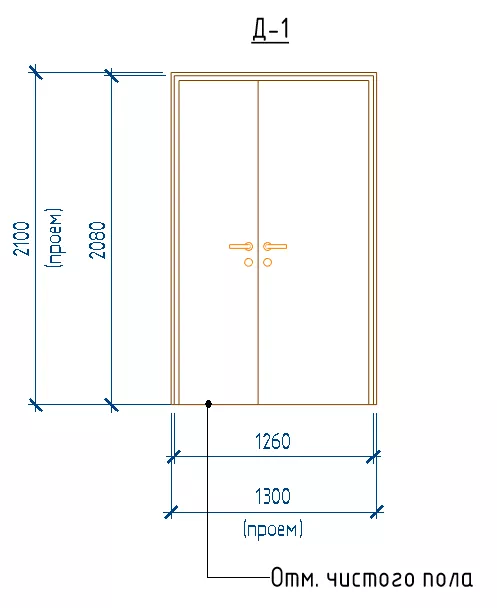

4.5.7.2. (О)_Эскизы дверей_50

В легенде представлен один образмеренный типоразмер двери. Можно использовать как независимую легенду, либо для формирования эскизов дверей (JPG / PNG)

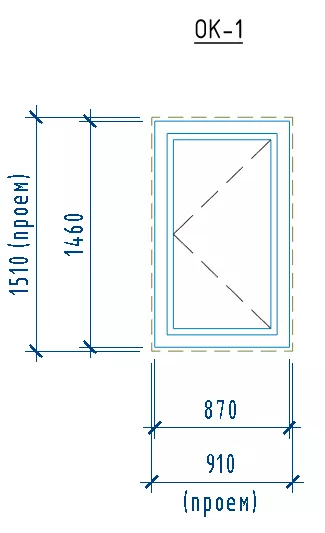

4.5.7.3. (О)_Эскизы окон_50

В легенде представлен один образмеренный типоразмер окна. Можно использовать как независимую легенду, либо для формирования эскизов окон (JPG / PNG)

4.5.7.4. (О)_Эскизы полов

Вспомогательная легенда. Используется для экспорта эскиза пола в изображение и последующего использования его в спецификации «(О)_АР_Экспликация полов_перекрытия»
