15. Требования к моделям геоподосновы
13.1. Цифровая информационная модель существующего рельефа
Требования к моделированию
Таблица 197
Инструмент моделирования |
При моделировании в Civil 3D, стандартный инструмент «Поверхность» (Формируется TIN-поверхность).
|
При моделировании в Топоматик Robur, стандартный инструмент «Модель ЦММ». |

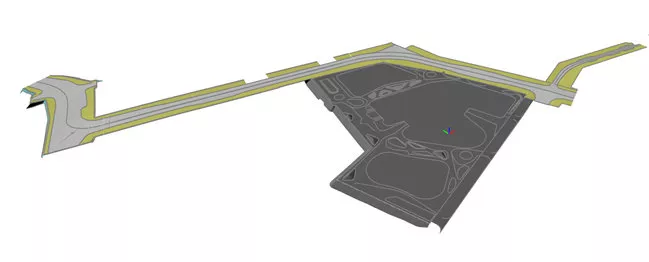

Внешний вид |

Проектируемый объем1 |
||
Этап |
К |
Моделирование существующего рельефа выполнять в Топоматик Robur или Autodesk Civil 3D в объеме необходимом для увязки проектных решений с существующими в границах проектируемого объекта. |
ПД |
||
ТД |
||
РД |
||
Примечание |
||
Общее |
При проектировании, модель рельефа должна выполняться в отдельном файле модели. Модель должна иметь единую систему координат с проектируемым объектом. |
|
Autodesk Civil 3D |
• Разработку выполнять на основе согласованного шаблона MARKS GROUP для Civil3D. • При создании цифровой модели существующего рельефа, разработку следует выполнять на основе топографической съемки. Данные топографической съемки приходят в виде 2D чертежа, который необходимо преобразовать в 3D поверхность. Это достигается за счет использования точек COGO (Coordinate Geometry), которые представляют собой координатные точки, служащие основой для создания трехмерной модели. • Не использовать построение поверхности при помощи переноса текстовых подписей на их отметку и присоединения их к поверхности. • Поверхностям должны быть назначены стили и слои согласно шаблонам MARKS GROUP. • При корректировании поверхности не использовать такие инструменты редактирования, как: "Добавить линию", "Удалить линию", "Переставить ребро". Данное требование обусловлено тем, что при совместной работе над ЦМР будет сложно отслеживать изменения, внесенные в поверхность, что в дальнейшем может повлечь за собой "поломку" поверхности. • Особое внимание уделяется детальной отработке элементов рельефа в границах красных линий. Красные линии обозначают важные границы участка, такие как границы застройки, дорог, и другие важные элементы инфраструктуры. • При использовании характерных линий для детализации поверхности необходимо обязательно давать имена в соответствии с шаблоном MARKS GROUP при их добавлении в поверхность в качестве структурных линий. |
|
Топоматик Robur |
• Модель поверхности создается на основе шаблона MARKS GROUP. • Все точки поверхности должны иметь свой семантический код. • Точки поверхности, принадлежащие к объектам, должны быть соединены ограничивающими структурными линиями. • Структурные линии должны состыковываться в местах примыканий. Не допускаются разрывы на протяжении однотипных участков. Разрывы допускаются для линий, обозначающих кромку проезжей части и бровку обочины в местах пересечений и примыканий. • Все структурные линии поверхности должны иметь свой семантический код; • ЦМР формируется по точкам поверхности и структурным линиям методом триангуляции. • Треугольники, принадлежащие объектам, должны быть объединены в участки в зависимости от принадлежности. |
|
Запрещенные действия |
||
Изменение отметок поверхности, полученных в исходном файле от изыскателей. |
||
1В случае необходимости допускается пониженный уровень детализации для элементов модели на этапе ТД и РД, утверждаемый в Плане выполнения ЦИМ.
Требования к параметризации
Параметризация элементов индивидуальна для каждого проекта, подробно описвается в Плане выполнения ЦИМ (ПИМ).
