11.3. Фундаментная плита и подготовка под фундаментную плиту
Требования к моделированию
Таблица 103
Инструмент моделирования |
Системный инструмент «Фундамент несущей конструкции: перекрытие», «Крыша». Утолщение фундаментных плит, а также сложные по форме приямки моделировать контекстными семействами категории «Фундамент несущей конструкции». |
Фундаментная подготовка под плитой моделируется инструментом «Крыши». |

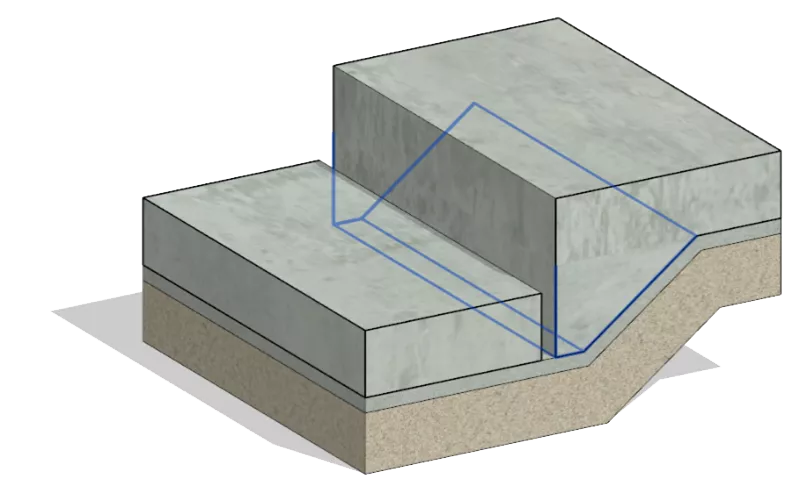

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Выполняется: • Фундаментные плиты, утолщения фундаментных плит, приямки, ростверки в условных габаритах и условном расположении. |
ПД |
Выполняется: • Фундаментные плиты, утолщения фундаментных плит, приямки, ростверки в точных габаритах и точном расположении в объеме всего здания; • Заполнение параметров. |
|
ТД |
Выполняется: • Фундаментные плиты, утолщения фундаментных плит, приямки, ростверки в точных габаритах и точном расположении в объеме всего здания; • Заполнение параметров, используемых при формировании сводной ведомости объемов работ и материалов. |
|
РД |
Выполняется: • Фундаментные плиты, утолщения фундаментных плит, приямки, ростверки, бетонная подготовка в точных габаритах и точном расположении в объеме всего здания; • Заполнение параметров используемых при формировании рабочих спецификаций. |
|
Примечание |
Фундаментные плиты необходимо разделить на деформационные швы. |
Плиты, разделенные швами, должны представлять собой отдельные элементы. |
Утолщение фундаментных плит, а также сложные по форме приямки моделировать контекстными семействами категории «Фундамент несущей конструкции» |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Моделирование нескольких фундаментных плит одним эскизом. |
Требования к параметризации
Таблица 104
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
• |
||||
Точные габариты |
• |
• |
• |
|||
Условное расположение |
• |
|||||
Точное расположение |
• |
• |
• |
|||
Внешний образ/вид |
• |
• |
||||
Материалы1 |
• |
• |
• |
• |
||
Уровень проработки атрибутивной информации |
||||||
Размеры |
Толщина фундамента |
• |
• |
• |
1200 мм |
|
Объем |
• |
• |
• |
1620 м3 |
||
Идентификация |
Описание |
• |
• |
• |
Плита фундаментная |
|
ADSK_Предел огнестойкости2 |
• |
• |
R120 |
|||
MARKS_Расход арматуры |
• |
• |
120 кг/м3 |
|||
Маркировка |
ADSK_Марка конструкции |
• |
Ф-1 |
|||
Ресурсы |
ADSK_Единица измерения2 |
• |
шт. |
|||
ADSK_Завод-изготовитель2 |
• |
Россия |
||||
Положение |
ADSK_Номер здания |
• |
• |
• |
Строение 1 |
|
ADSK_Этаж |
• |
• |
• |
3 |
||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
К3 |
||
MARKS_Подземная часть |
• |
• |
• |
Да/Нет |
||
Прочее |
ADSK_Комплект чертежей3 |
• |
КЖ0 |
|||
1 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
2 -Заполняется только у элементов, для которых явное указание изготовителя и предела огнестойкости требуется согласно проектным решениям.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
