17. Требования к ЦИМ, передаваемым как результат работ при закрытии проектных этапов.
17.1. Требования к файлам
15.1.1. Общие требования
Передаваемые файлы должны быть:
• Скоординированы друг с другом.
• Графически и информационно наполнены для этапа, на который разрабатывается ЦИМ.
• Очищены от неиспользуемой информации
17.1.2. Требования к моделям RVT
Передаваемые модели должны соответствовать следующим требованиям:
• Модели отсоединены от файла-хранилища с сохранением рабочих наборов.
• Модели содержат листы документации.
• Модели содержат вид для экспорта.
• Модели содержат проверочные спецификации.
• Модели содержат в себе настроенные виды с элементами для расчета ТЭП (планы зонирования, 3D строительного объема и т.д.).
• Удалены рабочие виды/спецификации/листы, неиспользуемые для оформления документации, экспорта или проверки моделей.
• Удалены неиспользуемые семейства и материалы.
• Удалены неиспользуемые варианты конструкций
• Удалены элементы, находящиеся за пределами основного объема модели или далеко от базовой точки проекта и относящиеся к погрешностям моделирования.
• Координаты моделей должны быть согласованы между собой.
Модели, предназначенные к передаче, должны проверяться, согласно пунктам, чек-листа, приведенного в Таблица 204.
№ п.п. |
Пункты проверки |
Оценка |
Комментарий |
|
Да |
Нет |
|||
Пространственное положение и геометрические параметры. |
||||
Координаты точки съемки соответствуют базовому файлу. |
||||
Координаты базовой точки проекта соответствуют базовому файлу. |
||||
Оси и уровни соответствуют разбивочному/координацинонному файлу. |
||||
Элементы модели соответствуют требованиям LOD. |
||||
Отсутствуют дублированные и наложенные элементы (отсутствие критических сообщений в журнале предупреждений Revit) |
||||
Элементы модели должны быть разбиты по уровням и иметь четкую привязку к уровням в соответствии с проектным положением |
||||
Данные |
||||
Общие параметры соответствуют стандарту. |
||||
Элементы модели соответствуют требованиям LOD (детализация) и LOI/LOEi (атрибуты). |
||||
Элементам присвоены корректные рабочие наборы. |
||||
К видам применены шаблоны видов |
||||
Наименования соответствуют стандарту: |
||||
12.1. |
- файл модели |
|||
12.2. |
- семейства |
|||
12.3. |
- типы |
|||
12.4. |
- рабочие наборы |
|||
12.5. |
- параметры |
|||
12.6. |
- виды |
|||
12.7. |
- шаблоны видов |
|||
12.8. |
- уровни |
|||
12.9. |
- материалы |
|||
Подготовка модели к выгрузке |
||||
Файлы отсоединены от файла хранилища с сохранением рабочих наборов |
||||
Файлы очищены от неиспользуемых компонентов модели. |
||||
Удалены 2D подложки (Импорт САПР) |
||||
Модель содержит настроенный 3D вид для экспорта в Navisworks с названием «Navisworks» |
||||
В каждом отдельно взятом файле модели отсутствуют недопустимые предупреждения, то есть предупреждения, влияющие на точность спецификаций и подсчета объемных и площадных характеристик материалов при выгрузке модели в сторонние форматы (к таким можно отнести, например, предупреждения о дублировании элементов, ошибки, относящиеся к элементам аннотаций) |
||||
3D-координация |
||||
Отсутствуют коллизии со смежными разделами |
||||
17.1.3. Требования к моделям NWD
Передаваемые модели должны соответствовать следующим требованиям:
• Сборка NWD должна включать в себя все модели всех разделов, разрабатываемых в рамках договора.
• Выполнено переопределение цветов с помощью Appearance Profiler.
Цвета разделов используемых в переопределении цветов приведены в Таблица 206
Таблица 206
Раздел |
Описание |
HEX |
RGB |
Визуализация цвета |
АР |
Архитектурные решения |
CFBE77 |
207, 190, 119 |
|
АИ |
Архитектурные интерьеры (Дизайн-проект) |
69C0B1 |
105, 192, 177 |
|
ГП |
Генплан |
60671C |
96, 103, 28 |
|
СП |
Схема планировочной организации земельного участка |
414141 |
65, 65, 65 |
|
КР |
Конструктивные решения |
9C9C9C |
156, 156, 156 |
|
КГ |
Конструкции железобетонные |
676767 |
103, 103, 103 |
|
КМ |
Конструкции металлические |
5C6E85 |
92, 110, 133 |
|
ТС |
Теплоснабжение |
E38B70 |
227, 139, 112 |
|
ОТ |
Отопление |
F5E963 |
245, 233, 99 |
|
ОВВ |
Вентиляция общеобменная |
0093B7 |
0, 147, 183 |
|
ОВД |
Вентиляция противодымная |
8CAA89 |
140, 170, 137 |
|
ОВК |
Кондиционирование воздуха |
A6F49E |
166, 244, 158 |
|
ХС |
Холодоснабжение |
00937D |
0, 147, 125 |
|
ХЦ |
Холодильный центр |
BCE93F |
188, 233, 63 |
|
ИТП |
Индивидуальный тепловой пункт |
B8C39C |
184, 195, 156 |
|
ВКВ |
Внутренние системы водоснабжения |
236900 |
35, 105, 0 |
|
ВКК |
Внутренние системы канализации |
2BD1FF |
43, 209, 255 |
|
ПТ |
Пожаротушение |
6FAAFF |
111, 170, 255 |
|
АУПТ |
Автоматическая установка пожаротушения |
3688FF |
54, 136, 255 |
|
НС |
Наружные сети водоснабжения и канализации |
22EA8D |
34, 234, 141 |
|
ЭО |
Внутреннее электроосвещение |
DFB413 |
223, 180, 19 |
|
ЭМ |
Внутреннее электроснабжение |
7A6000 |
122, 96, 0 |
|
МЗ |
Молниезащита и заземление |
E89700 |
232, 151, 0 |
|
СКУД |
Системы контроля и управления доступом |
B56BAB |
181, 107, 171 |
|
СОТ |
Системы охранного телевидения |
F88BE9 |
248, 139, 233 |
|
СОТС |
Системы тревожной сигнализации |
9C7797 |
156, 119, 151 |
|
СОВ |
Системы охранного видеонаблюдения |
A61392 |
166, 19, 146 |
|
СКС |
Системы телефонии, телевидения, доступ в интернет |
A6134E |
166, 19, 78 |
|
МГН |
Оборудование для с/у МГН |
FF0066 |
255, 0, 102 |
|
РФ |
Системы радиофикации, ГОиЧС, РСПИ |
AC6380 |
172, 99, 128 |
|
СВ |
Системы Wi-Fi и часофикации |
BB89C3 |
187, 137, 195 |
|
СПС |
Системы противопожарной сигнализации и автоматики |
E37C7E |
227, 124, 126 |
|
СОЭ |
Системы оповещения и управления эвакуацией |
8C213F |
140, 33, 63 |
|
АВТ |
Автоматизация |
F8A2CE |
248, 162, 206 |
|
ТХ |
Технологические решения |
9686CE |
150, 134, 206 |
• Настроен стартовый вид сборки, на котором должны быть скрыты модели помещений и зон.
• В сборке должны быть удалены все точки обзора.
• Загружены и адаптированы поисковые наборы.
• Выполнены проверки на коллизии.

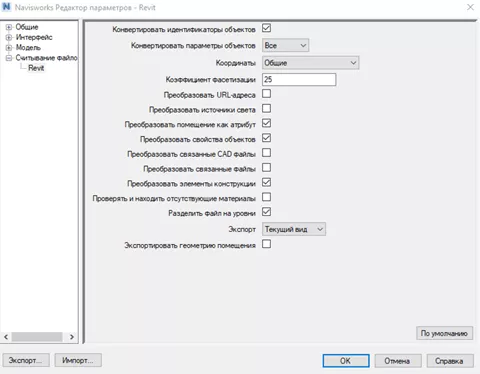

Экспорт файлов формата NWC должен осуществляться со следующими настройками.
17.2. Приложения
Приложение |
Наименование |
Расположение |
Приложение 1 |
Шаблон плана выполнения ЦИМ |
Z:\Bim\1. Стандарт и регламенты\План выполнения ЦИМ |
17.3. Файлы настроек и шаблонов
Настройки |
Описание |
Расположение |
Шаблоны Revit |
1. Шаблоны для создания моделей Revit; 2. Описание шаблонов. |
Z:\Bim\5. Шаблоны Z:\Bim\5. Шаблоны\Описание шаблонов |
Файл общих параметров |
Z:\Bim\4. Семейства\ФОП\MARKS_ФОП2019.txt |
|
Группы модели |
Шаблоны поисковых наборов по группам модели для Navisworks |
Z:\Bim\5. Шаблоны\Navisworks\Clash Detecive |
Проверки на коллизии |
Шаблон проверок на коллизии с преднастроенными поисковыми наборами |
Z:\Bim\5. Шаблоны\Navisworks\Clash Detecive |
Appearance Profiler |
1. Шаблоны поисковых наборов для Appearance Profiler в Navisworks; 2. Настройки Appearance Profiler (формат DAT). |
Z:\Bim\5. Шаблоны\Navisworks\Appearance Profiler |
Настройки экспорта в IFC |
1. Настройки экспортируемых категорий (для зон и помещений) 2. Настройки экспортируемых категорий (для витражей) 3. Файл-маппинг параметров 4. Инструкция по экспорту из Revit в IFC |
