3. Общее содержимое шаблона.

Назад
Содержание

3. Общее содержимое шаблона.

0
3.1. Элементы оформления. (Вкладка «Управление»).

В данном разделе содержится описание настроек шаблонов, расположенных на вкладке «Управление».

3.1.1. Штриховки

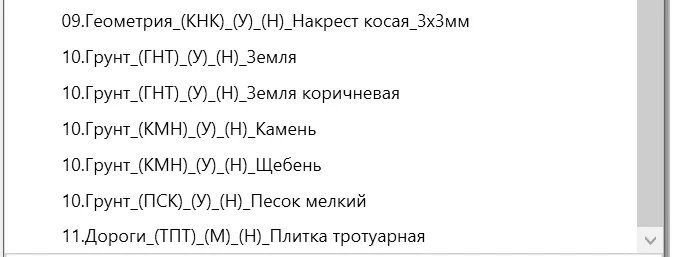

В шаблонах созданы штриховки, которые применяются для настройки внешнего вида материалов и цветовых областей.

Условные штриховки названы согласно правилам именования элементов, разделены на смысловые группы, для облегчения поиска и имеют общий «смысловой» префикс с номером и кодом материала для группировки, например: «02.Кладка_(КРП)», «03.Изоляция_(УТП)»:

Аналогичным образом названы и настроены Моделирующие штриховки (см. Рисунок 12).

Рисунок 12

3.1.2. Образцы линий

В шаблонах настроены основные Образцы линий. Часть из них применяется для настройки подкатегорий и отдельных семейств, например: «(ШТР)_3_(2)_Невидимая» - для подкатегории «Невидимые линии» и «(ШТП)_10_т_(2)_Осевая» - для подкатегории «Осевая линия» во всех доступных категориях. Таким образом, если вас не устраивает длина штриха и пространства невидимых линий, вам достаточно поменять настройки Образцов линий «(ШТР)_3_(2)_Невидимая» и «(ШТР)_3_(2)_Невидимая», не меняя настройки графики в меню «Стили объектов» или «Переопределение видимости / графики».

Та же логика заложена в образцы линий «(ШТР)_3_(1.5)_Сверху», «(ШТР)_3_(3)_Сверху», «(ШТР)_3_(1.5)_Снесено» и т.п.

Название типа линий содержит в себе сокращенное описание геометрических характеристик линии. Префикс в скобках определяет тип, число без скобок – длину штриха, число в скобках – промежуток, символ «т» - точку (см. Рисунок 13).

Таким образом описание образца в виде «(ШТР)_3_(1.5)_Сверху» расшифровывается как:

Линия – штриховая, штрих – 3мм, промежуток между штрихами - 1.5 мм


Рисунок 13

3.1.3. Стили линий

В шаблонах настроены основные Стили линий. Стили линий используются в инструментах «Линия модели», «Линия детализации» (Аннотации), «Цветовая область» / «Область маскировки» (Аннотации), «Линии» (Изменить - Вид), «Силуэты» в настройках перспективного вида и «Линии сетки» / «Рамка» для спецификаций.

Настроены системные стили линий (не удаляемые) и пользовательские стили линий названные согласно правилам именования.

Отдельно следует отметить стили линий для спецификаций - «(СПЛ_С)_Черная_5_Спецификация толстая» и «(СПЛ_С)_Черная_2_Спецификация тонкая». Если требуется изменение толщины линий спецификаций на листах - не следует менять стиль линий в настройках спецификации - достаточно зайти в «Стили линий» и изменить вес для линий «(СПЛ_С)_Черная_5_Спецификация толстая» и «(СПЛ_С)_Черная_2_Спецификация тонкая». (см. Рисунок 14).

Рисунок 14

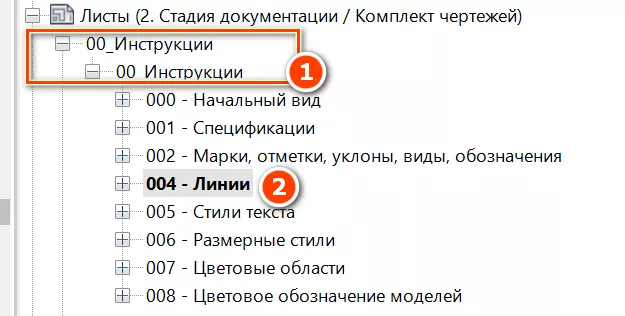

Увидеть, как каждый из стилей линии выглядит в проекте (см. Рисунок 16) можно непосредственно в проекте созданном на основе шаблона АР найдя в списке листов лист «004 – Линии» [2] в ветке «00_Инструкции» [1]. (см. Рисунок 15)

Рисунок 15

Рисунок 16

Также следует отметить, что линии границ зон, разделителей помещений и пространств, арматурных сеток и даже линии эскиза элементов также настраиваются в Стилях линий, а не в Стилях объектов.

3.1.4. Веса линий

Веса линий разделяются на «Вес линий модели», «Перспективу» и «Вес линий аннотаций».

Для отображения элементов модели на планах, разрезах, фасадах, 3D (не на перспективе!) используются веса линий из вкладки «Веса линий модели» (см. Рисунок 17).

При настройках Веса линий модели приняты следующие вводные данные:

  • За основную разрезную линию «s» (такой линией рисуют стены, перекрытия и другие элементы в сечении по ГОСТ2.303-68*) принят вес линии №4. Таким образом, ⅓ S - это вес линии №2, а ⅔ S - это вес линии №3.
  • Более толстые линии начинаются с веса линии №5 до №9 [1].
  • Вес линии №1 зарезервирован за штриховками. Изменить номер веса линии штриховок невозможно, но, если вам нужны более толстые линии у штриховки в крупном масштабе, вы всегда можете изменить толщину для веса линии №1 этого масштаба.

Рисунок 17

Для отображения элементов модели на перспективных видах используются веса линий из вкладки «Перспектива». Веса №1 - 9 используются для элементов модели, и эти же веса (указанные в меню «Стили объекта» или «Переопределение видимости / графики» для линий «Проекции») используются для отображения объектов в перспективе (см. Рисунок 18).

Поскольку перспективные виды не имеют масштаба, то и веса линий «аннотативны», т.е. не зависят от масштаба. За образец принята настройка весов линий модели для масштаба 1:100.

Рисунок 18

Для отображения элементов аннотаций используются веса линий из вкладки «Вес линий аннотаций». Для упрощения, вес соответствует номеру: 1 - 0.1, 2 - 0.2 … 16 - 1.6. (см. Рисунок 19).

Рисунок 19

ВАЖНО! Инструменты узлов («Элементы узла», «Цветовые области»), хотя и находятся на панели «Аннотации», по настройкам весов линий относятся к элементам модели (т.к. их размер при печати зависит от масштаба, т.е. они не аннотативны). Поэтому при их настройке следует ориентироваться на «Веса линий модели».

3.1.5. Стили объектов

В шаблонах настроены Стили объектов. (см. Рисунок 20). Категориям объектов модели присвоены различные цвета и стили линий, для более удобной навигации в модели, улучшения визуального распознавания объектов при построении модели, и получения аккуратных чертежей. Для оформления черно-белых планов цвета категорий модели переназначаются с помощью шаблонов видов.

За основную разрезную линию «S» принят вес линии №3 и №4 (отображение стен, колонн, кровли, перекрытий, фундаментов и проч.),

При необходимости отображения элемента более тонкой линией, используется вес №2 (⅔S) и даже вес №1 (⅓S) - для панелей и импостов витража, ограждений и проч. элементов с небольшими размерами.

Для отображения линий проекции используется вес №2 и вес №1 для мелких элементов.

Для отображения более толстых линий (армирование, схемы и проч.) применяются веса от 5 до 9.

У категорий аннотаций цвет линий выставлен черным.

Рисунок 20

3.1.6. Материалы

В шаблоне настроены некоторые наиболее часто применяемые материалы.

Материалы группируются по классам для удобства навигации [1].

Материалы названы согласно правилам именования, содержат в своем имени описание класса и краткий код, по которому может производиться поиск.

Для материалов настроена «Графика» и «Представление» (для тонированных видов) [2] (см. Рисунок 21).

Для материалов добавлены некоторые дополнительные параметры [3] (см. Рисунок 22):

Рисунок 21

Для настройки параметров материала следует выбрать материал и щелкнуть кнопку «Пользовательские параметры» [3] (или заполнить значения через вспомогательную спецификацию)Рисунок 22

Для настройки параметров материала следует выбрать материал и щелкнуть кнопку «Пользовательские параметры» [3] (или заполнить значения через вспомогательную спецификацию)

3.2. Местоположение, система координат проекта, стадии. (Вкладка «Управление»).
3.2.1. Параметры площадки и система координат проекта

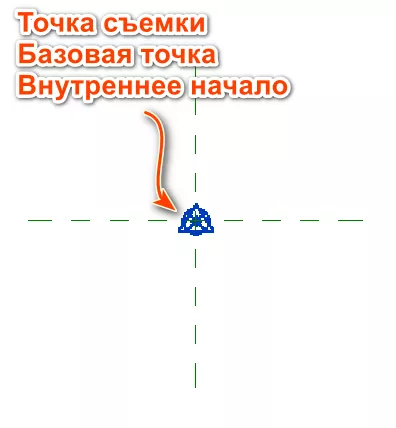

На виде (В)_L1(0.000) можно увидеть две опорные плоскости. На пересечении этих плоскостей находится Внутреннее начало проекта Revit. Там же находятся Точка съемки и Базовая точка проекта (см. Рисунок 23).

Рисунок 23

В шаблонах настроена одна площадка с именем «По умолчанию» Управление [1] – Местоположение [2] – Площадка [3] (см. Рисунок 24).

Рисунок 24

3.2.2. Стадии

Стадии (Управление - Стадии) – это инструмент, созданный для разделения элементов проекта по времени возведения / сноса.

По умолчанию в шаблоне настроены две стадии: «Существующие» и «Новая конструкция» [3] (см. Рисунок 25).

Управление [1] – Стадии [2]

Рисунок 25

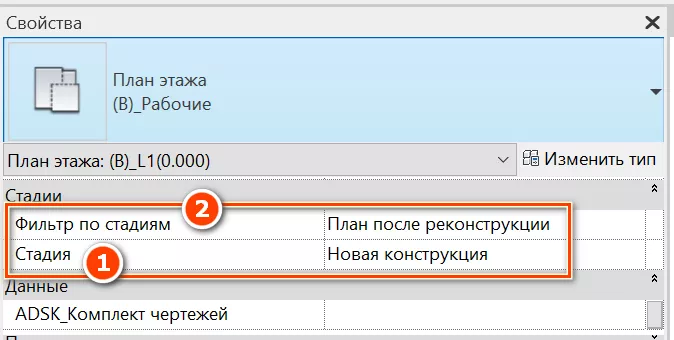

Чтобы построить элемент на конкретной стадии, нужно до его создания настроить вид, на котором вы будете выполнять построение: установить конкретную стадию, например, «Существующие» (по умолчанию установлена стадия «Новая конструкция» [1] см. Рисунок 28). Так, если установить стадию «Существующие», все новые элементы будут создаваться на стадии «Существующие», и т.п.

Каждый элемент в рамках конкретной стадии может иметь один из четырех статусов и быть:

  • Новым (Создать) (это значит, что элемент построен на этой стадии)
  • Существующим (это значит, элемент построен на одной из прошлых стадий)
  • Снесенным (это значит, что элементы был удален (демонтирован) на этой стадии)
  • Временным (такой объект и создали, и удалили на этой стадии)

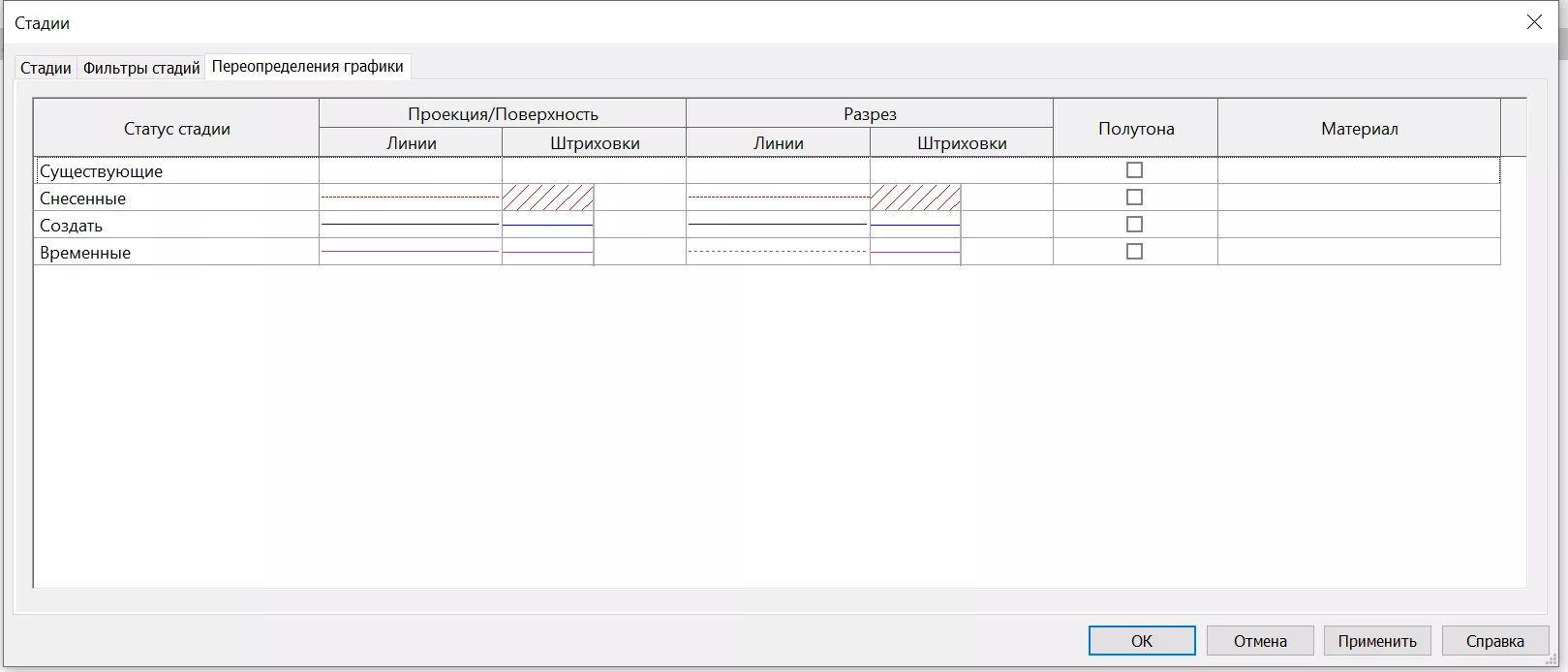

Для каждого статуса в шаблонах настроено отображение графики элементов (см. Рисунок 26):

Рисунок 26

Чтобы управлять отображением элементов с разным статусом, используются «Фильтры по стадии» ([2] см. Рисунок 28) — это настройки отображения объектов с разным статусом. Для каждого статуса можно установить переопределения:

  • По категориям (графика настраивается по настройкам вида).
  • Переопределено (принимаются настройки графики статуса по вкладке «Переопределение графики»).
  • Не отображается (элементы с этим статусом не отображаются).

В шаблоне созданы следующие Фильтры стадий:

Рисунок 27

Фильтры стадий можно разделить на две группы (см. Рисунок 27):

[1] Фильтры стадий, настроенные для оформления видов в проекте реконструкции - планов, фасадов, разрезов и проч.

[2] Фильтры стадий, настроенные для работы со спецификациями в проекте реконструкции. Для корректного подсчёта элементов достаточно применить к стандартной спецификации нужный фильтр по стадиям. Так, для получения спецификации демонтированных окон, достаточно в стандартной спецификации изменить фильтр по стадиям на «Спецификация на демонтаж»:

Рисунок 28

3.3. Элементы оформления. (Вкладка «Аннотации»).

В данном разделе содержится описание содержимого шаблона, расположенного на вкладке «Аннотации».

3.3.1. Шрифт

Настройка шрифта шаблона выполнена для всех элементов аннотаций.

В качестве основного шрифта для оформления документации использован шрифт «GOST Common», разработанный компанией Autodesk.

3.3.2. Текстовые стили

В шаблоне настроены текстовые стили (см. Рисунок 29):

Рисунок 29. Текстовые стили

1. Основной текстовый стиль для оформления документации - «01.Основной текст_2.5» [1] - именно такие настройки выполнены для основных типов размеров, марок, строк спецификаций. Также в проектах могут использоваться другие текстовые стили с высотой текста 3.5...7 мм, жирные, курсивные и проч. [2].

2. Для спецификаций настроены собственные стили текста. Отдельно для названия «04.Спецификация_Название_(3.5мм)», заголовков «04.Спецификация_Заголовки_(2.5мм)» и строк «04.Спецификация_Строки_(2.5мм)». Для вспомогательных спецификаций настроен отдельный текстовый стиль «04.Спецификация_Arial_(2.5мм)» (для визуального различия вспомогательных и оформленных спецификаций) [3].

Для замечаний создан отдельный, увеличенный текстовый стиль, красного цвета «06.Замечания_(3.5мм)» [4].

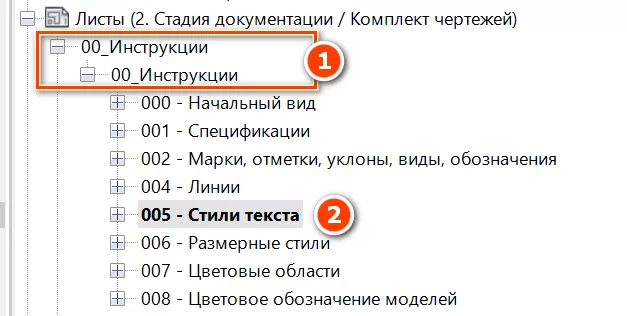

Более детально рассмотреть текстовые стили можно непосредственно в проекте созданном на основе шаблона АР найдя в списке листов лист «005 – Стили текста» [2] в ветке «00_Инструкции» [1]. (см. Рисунок 30).

Рисунок 30

3.3.3. Размерные стили

В шаблоне настроены типы размеров: линейных, угловых, радиальных, угловых и проч. (см. Рисунок 31).

Среди типов размеров можно выделить:

  • размеры без округления - «Основной_2.0 мм», «Основной_2.5 мм», «Основной_3.5 мм»; «Основной_2.0 мм_Выноска» - для размерного стиля диаметра и «Основной_2.0 мм_Засечка» - для стиля угловых размеров;
  • размеры с округлением до 5 мм и 10 мм - «Основной_2.0 мм_Округление до 10 мм» и «Основной_2.5 мм_Округление до 10 мм»;
  • размерный стиль с измерением в метрах - «Основной_2.5 мм_ГП»;
  • вспомогательные размеры - «Вспомогательный» (служат для нанесения временных или служебных или проверочных размеров при моделировании);

Рисунок 31. Размерные стили

Как компонент размеров и выносок, в шаблонах настроены необходимые типы засечек. Типы засечек разбиты на группы по виду геометрического элемента на конце засечки (01. – диагонали, 02. – стрелки, 03. – точки и т.д.). Имя группы и описание элемента отражены в названии:

Рисунок 32

3.3.4. Отметки

В шаблоне настроены необходимые типы высотных отметок (см. Рисунок 33).

Рисунок 33

 При этом отметки можно классифицировать:

  • по типу УГО («Стрелка» или «Рамка»);
  • «Проектная» (значение параметра «Условный нуль» равно «Базовая точка проекта», это отметки от «нуля» проекта).
  • «Абсолютная» (значение параметра «Условный нуль» равно «Точка съемки», это отметки от абсолютного нуля).
  • «Относительная» (значение параметра «Условный нуль» равно «Относительный», для отметки можно выбрать уровень, относительно которого её нужно вычислять).
  • по направлению, в котором выносится отметка («Вверх» или «Вниз»);
  • по наличию знака «+» для положительных отметок (если «+» нет, присутствует суффикс «Нулевая»)
  • по наличию дополнительного текста (суффиксы «ур.ч.п.» и «ур.з.»)

Классификация отметок отражается в наименовании. Некоторые типы высотных отметок приводятся в таблице:

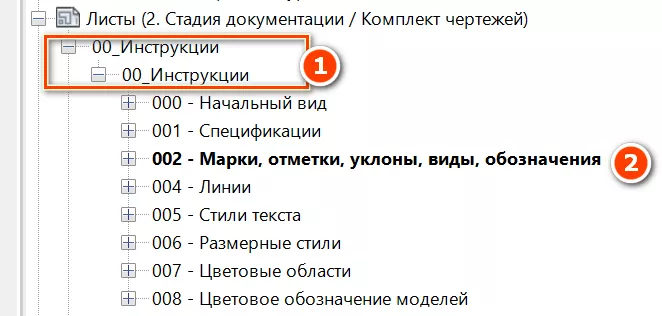

Более детально рассмотреть внешний вид высотных отметок (см. Рисунок 34) можно непосредственно в проекте созданном на основе шаблона АР найдя в списке листов лист «002 – Марки, отметки, уклоны, виды, обозначения» [2] в ветке «00_Инструкции» [1].

Рисунок 34

При необходимости добавить собственный дополнительный текст к марке (например, «ур.ч.птл.» - уровень потолка), вы должны создать новый типоразмер аннотационного обозначения «030_Обозначение_ВысотнаяОтметка». В диспетчере проекта в ветке «Семейства – Аннотационные обозначения» [1] найдите семейство «030_Обозначение_ВысотнаяОтметка» [2], щелкните правой кнопкой (либо два раза левой кнопкой мыши) по существующему типоразмеру [3] (см. Рисунок 35).

Рисунок 35

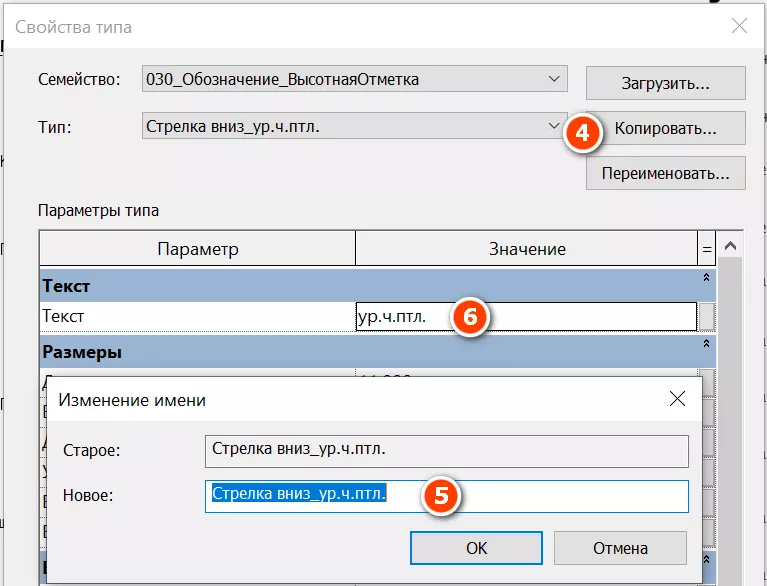

После чего скопировать существующий тип [4], задать требуемое имя [5], и заполнить параметр «Текст», введя туда требуемое значение - «ур. ч. птл.» [6] (см. Рисунок 36).

Рисунок 36

Получив требуемый тип у семейства «030_Обозначение_ВысотнаяОтметка», далее следует выбрать команду «Высотная отметка», что бы получить доступ к существующим типам высотных отметок, выбрать один из них [6] и нажать «Изменить тип» [7], скопировать [8], задать требуемое имя [9] и в «Обозначение» подключить ранее созданный типоразмер из семейства «30_Обозначение_ВысотнаяОтметка» [10] (см. Рисунок 37).

Рисунок 37

3.3.5. Уклоны

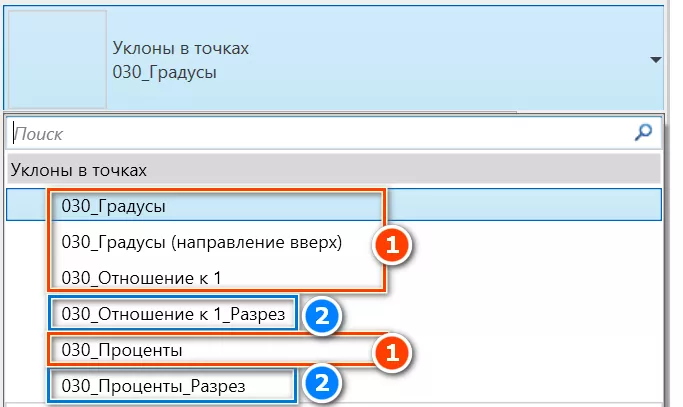

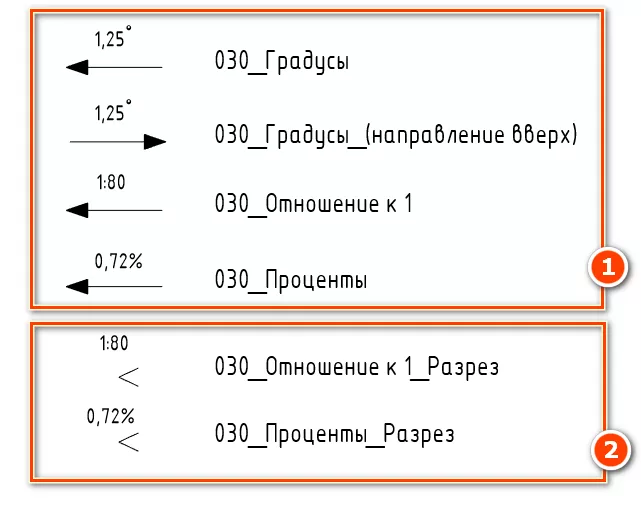

В шаблоне настроены необходимые типы уклонов. В связи с ограничением функционала Revit, обозначение уклона вида «0.003» не поддерживается.

Рисунок 38

Для разрезов настроен тип обозначения уклона «030_Отношение к 1_Разрез» и «030_Проценты_Разрез» [2] (см. Рисунок 38 и Рисунок 39).

Рисунок 39

Более детально рассмотреть внешний вид уклонов (см. Рисунок 34) можно непосредственно в проекте созданном на основе шаблона АР найдя в списке листов лист «002 – Марки, отметки, уклоны, виды, обозначения» [2] в ветке «00_Инструкции» [1] (см. Рисунок 34).

3.3.6. Координаты

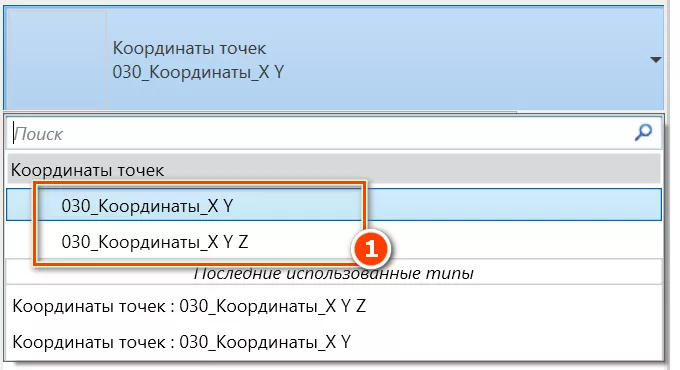

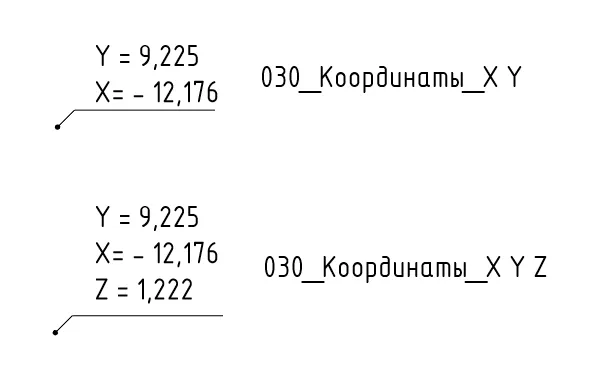

В шаблоне настроено два типоразмера обозначения координат: с указанием высоты (Z-координаты) и без [1] (см. Рисунок 40):

Рисунок 40

3.3.7. Типовые аннотации

Типовые аннотации предназначены для нанесения обозначений, не связанных с элементами модели (в отличие от марок) и размещаются с помощью команды «Обозначение» на вкладке «Аннотации».

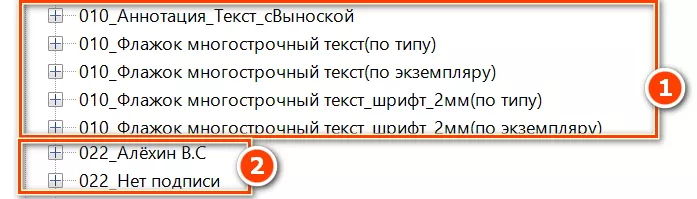

В шаблоне созданы несколько семейств для текстовых примечаний: «010_Аннотация_Текст_сВыноской» и флажков пирогов конструкций: «010_Флажок многострочный текст(по типу)», «010_Флажок многострочный текст(по экземпляру)», «010_Флажок многострочный текст_шрифт_2мм(по типу)», «010_Флажок многострочный текст_шрифт_2мм(по экземпляру)» [1]. А также семейства подписей который могут использоваться в основной надписи и обычном размещении на листах [2] (см. Рисунок 41). По мере необходимости семейства загружаются из библиотеки семейств.

Рисунок 41

Более детально рассмотреть внешний аннотаций (см. Рисунок 34) можно непосредственно в проекте созданном на основе шаблона АР найдя в списке листов лист «002 – Марки, отметки, уклоны, виды, обозначения» [2] в ветке «00_Инструкции» [1].

3.3.8. Компоненты узлов

В шаблоне содержатся наиболее часто используемые 2D-семейства для оформления чертежей (см. Рисунок 42). Они размещаются с помощью команды «Компонент узла» и «Последовательность компонентов узлов» на вкладке «Аннотации».

Рисунок 42. Компоненты узла.

Некоторые семейства могут размещаться как самостоятельно, так и в составе последовательности компонентов узлов (см. Рисунок 43). Семейства, используемые только в последовательности компонентов узлов, имеют в своем имени приставку «ЭлУзла_Последовательность» [1].

Рисунок 43. Последовательность компонентов узлов.

Увидеть, как каждый из компонентов узлов выглядит в проекте (см. Рисунок 44) можно непосредственно в проекте созданном на основе шаблона АР найдя в списке листов лист «004 – Линии» [2] в ветке «00_Инструкции» [1]. (см. Рисунок 15).

Рисунок 44

3.3.9. Цветовые области

В шаблоне настроено несколько типов «Цветовых областей» (см. Рисунок 45).

Цветовые области названы согласно правилам именования элементов, разделены на смысловые группы, для облегчения поиска и имеют общий «смысловой» префикс с номером и кодом материала для группировки, например: «02.Кладка_(КРП)», «05.Металл_(МТЛ)»:


Рисунок 45

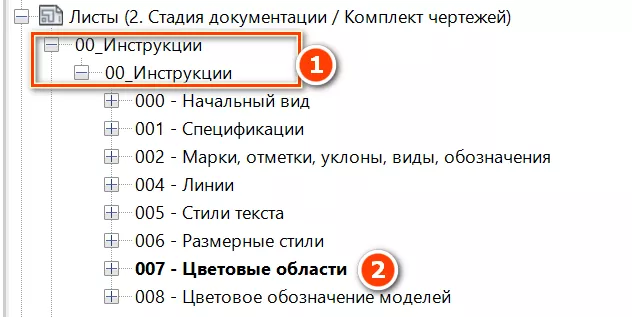

Увидеть, как каждый из компонентов узлов выглядит в проекте (см. Рисунок 47) можно непосредственно в проекте созданном на основе шаблона АР найдя в списке листов лист «007 – Цветовые области» [2] в ветке «00_Инструкции» [1]. (см. Рисунок 46).

Рисунок 46

Рисунок 47

3.4. Прочие элементы.
3.4.1. Типы осей

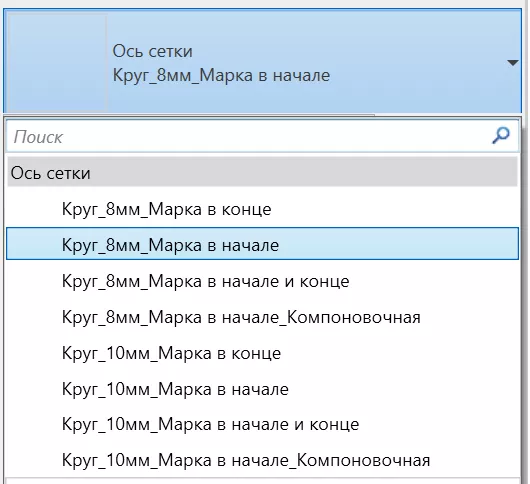

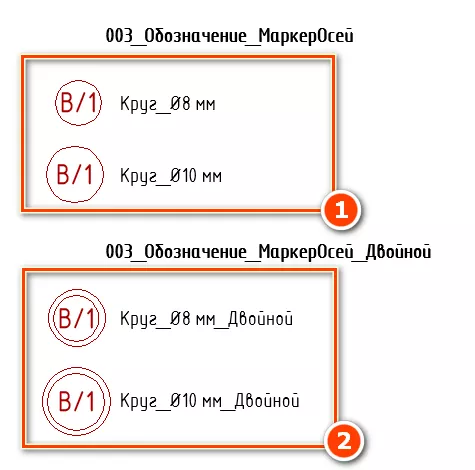

В шаблоне настроены несколько типоразмеров осей: обычные и координационные, с различной геометрией марки. Обычные оси используют в качестве маркера семейство с одинарным кругом: «003_Обозначение_МаркерОсей» [1], компоновочные используют семейство с двойным кругом «003_Обозначение_МаркерОсей_Двойной» [2] (см. Рисунок 48).

Типоразмер с диаметром марки оси 8 мм имеет текст высотой 3.5 мм, 10 мм - 5 мм.

3.4.2. Типы уровней

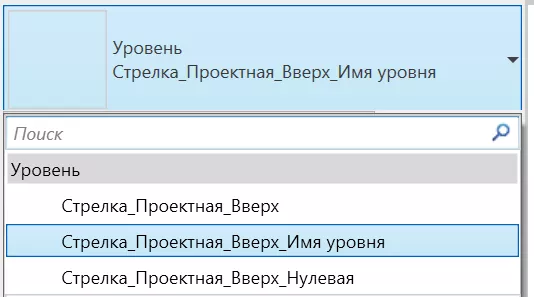

В шаблоне создано несколько типов уровней с различной информацией в отметке уровня. Каждый из типов использует различные типоразмеры семейства «003_Обозначение_ОтметкаУровня» (см. Рисунок 49).

Рисунок 49

3.4.3. Параметры генплана

В шаблоне настроены параметры генплана: основные и дополнительные горизонтали, материал разреза. (Вкладка «Формы и генплан» [1] - «Создание площадки» [2]). Для корректного отображения штриховки топографии на разрезах и сечениях значение параметра «Глубина разреза» [3] всегда должно быть отрицательным (см. Рисунок 50).

Рисунок 50

3.4.4. Параметры экспорта DWG / DXF

В шаблоне настроены параметры экспорта в DWG / DXF.

Настройки типа «MIN слоев…» используют уменьшенное количество слоёв для подкатегорий (имена всех подкатегорий категории «Двери» имеют такое же имя, как и главная категория [1]) (см. Рисунок 51).

Рисунок 51

Настройки типа «Все категории…» используют индивидуальный слой для каждой подкатегории (подкатегории категории «Двери» сохраняют свои имена [2]) (см. Рисунок 52).

Рисунок 52

Настройки с описанием «_Цвет как в проекте» [1] используют цвета, заданные в стилях объектов, настройки с описанием «_Цвет как на виде» [2] используют цвета объектов, которые они имеют на видах, в результате переопределений видимости/графики (см. Рисунок 53).

Рисунок 53

У всех настроек во вкладке «Общие» [1] отключен параметр «Экспортировать виды на листах и ссылки как внешние связи» [2] (см. Рисунок 54).

Рисунок 54

3.4.5. Основная надпись

В шаблоне используется семейство основной надписи «020_Основная надпись». Важным условием для правильного функционирования дополнения от MARKS «Менеджер листов» является использование данного семейства.

Инструкция для данного семейства находится по ссылке: Z:\Bim\2. Внутренние инструкции\PDF\ОБЩ\ОБЩ_Основная надпись.pdf.

Инструкция по работе с дополнением «Менеджер листов» находится по ссылке: Z:\Bim\2. Внутренние инструкции\PDF\ОБЩ\ОБЩ_Менеджер листов.pdf
