7.1. Правила порядка отрисовки и отображения моделей в структуре проекта

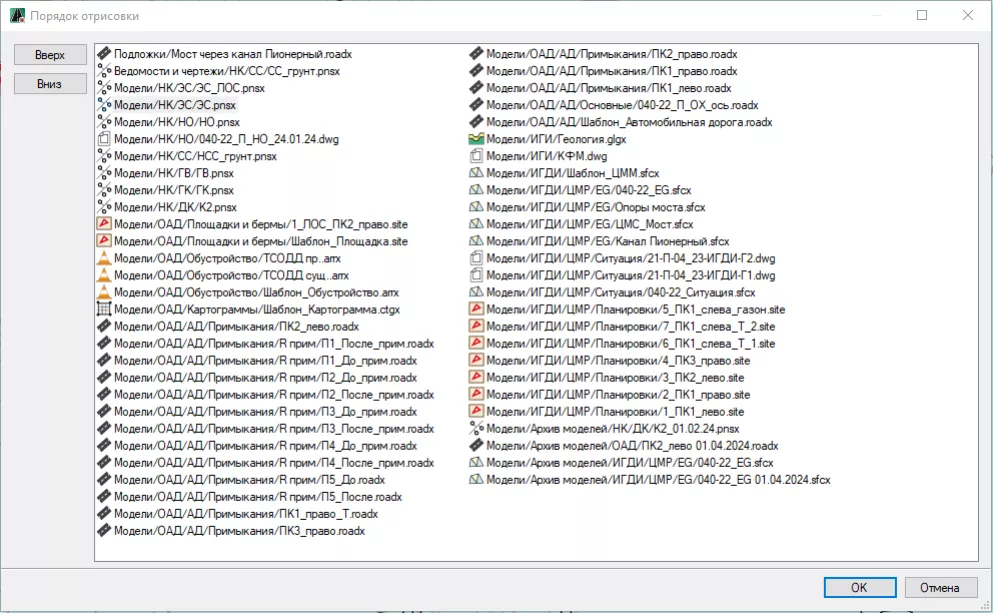

Порядок отрисовки – это видимость моделей в рабочей окне План. Настройка видимости происходит в сопряженном проекте проектировщиком в процессе

моделирования. Видимость необходимых моделей можно настроить путем перемещения моделей в нужном порядке: чем выше находится модель в списке, тем она приоритетней для отрисовки в рабочем окне План.

Инструмент Порядок отрисовки обязателен к использованию для достоверной оценки и взаимоувязки проектных решений.

Видимость настраивается таким образом, чтобы можно было оценить проектные решения как по собственному, так и по смежным разделам.

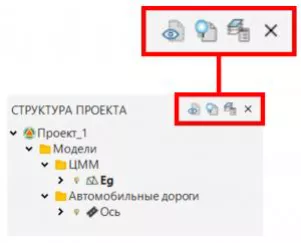

Скрыть скрытые – позволяет в окне Структура проекта скрыть из списка или отобразить те модели (и те другие элементы: чертежи, ведомости и т.д.), видимость которых была отключена функцией Скрыть в рабочих окнах.

Показать все - включает отображение данных проекта (моделей, чертежей и иных документов), которые не были добавлены в структуру проекта, например, для дальнейшего их включения в структуру проекта и взаимодействия с ними прямо из Robur.

Инструменты Скрыть скрытые и Показать все предназначены для удобства работы и используются проектировщиком на свое усмотрение.

7.2. Правила конфигурации моделей

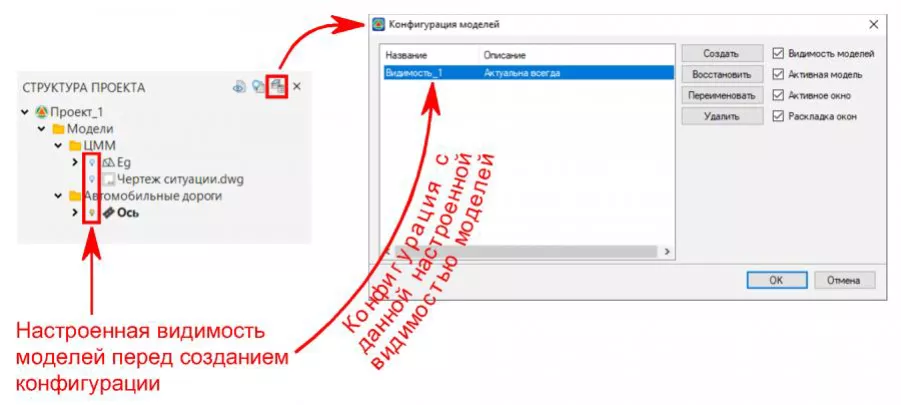

Конфигурация моделей - позволяет сохранить и восстановить настройки видимости моделей и их слоев, набор открытых дополнительных вкладок (рабочих окон) и не только.

Чтобы восстановить ранее созданную конфигурацию, в окне Конфигурация моделей из списка необходимо выбрать конфигурацию и нажать Восстановить.

• Видимость моделей – восстанавливает в Структуре проекта (и в рабочих окнах соответственно) видимость моделей и их слоев;
• Активная модель – делает текущей ту модель, которая была текущей на момент сохранения конфигурации;
• Активное окно – делает активным то окно, которое было активным на момент сохранения конфигурации;
• Раскладка окон – восстанавливает позиционирование вида, которое было на момент сохранения конфигурации, во всех рабочих окнах программы.

При создании конфигураций требуется придерживаться правила наименования в соответствии с названием модели в структуре проекта.

В случае, если конфигурация содержит разные группы моделей, наименование должно включать в себя название каждой модели, входящей в конфигурацию.

7.3. Правила конфигурации слоев

Часто при работе с моделями возникает необходимость включать и отключать определенные группы слоев. При работе с видимостью слоев необходимо пользоваться Диспетчером конфигурации слоев.

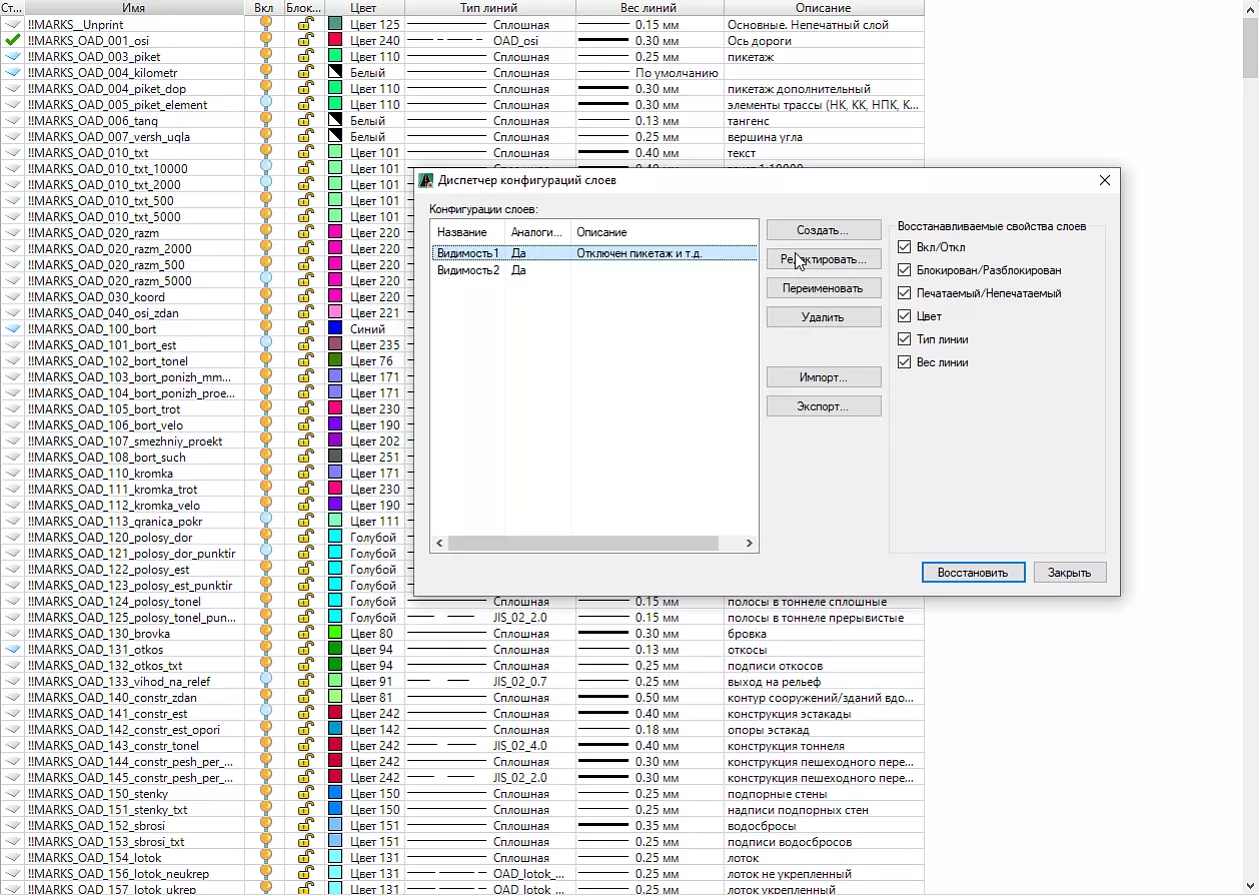

Диспетчер конфигурации слоев - позволяет сохранить и восстановить настройки видимости слоев отдельной модели. Чтобы сохранить конфигурацию с настроенной видимостью тех или иных моделей.

Созданные конфигурации слоев можно экспортировать и импортировать в формате XML.
