10.10. Лестницы
0
Требования к моделированию
Таблица 53
Инструмент моделирования |
Системное семейство категории «Лестницы». |

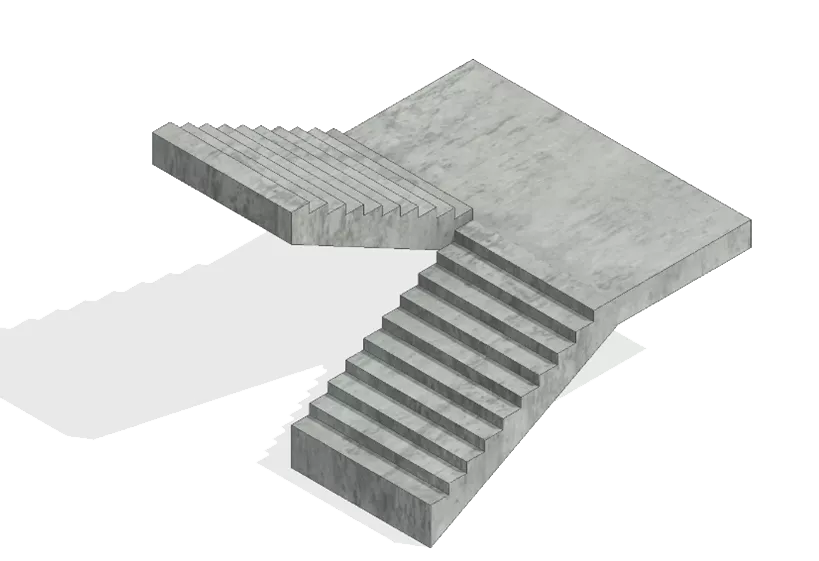

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Выполняется: • В модели АР условно в условных габаритах по всем типовым и уникальным этажам. |
ПД |
Лестницы разрабатываются в модели КР В АР разрабатывается только отделка (см. п. 10.22 «Отделка лестниц, рамп, пандусов»). |
|
ТД |
||
РД |
||
Примечание |
См. пункт 10.22 «Отделка лестниц, рамп, пандусов» |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Требования к параметризации
Таблица 54
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
• |
||||
Условное расположение |
• |
|||||
Внешний образ/вид |
• |
|||||
