5.2.18. Потолки. Ведомость потолков

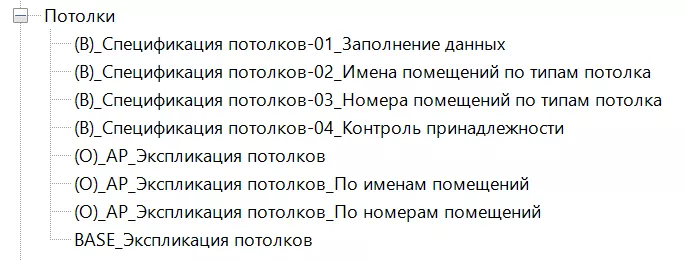

Ветка «Потолки» содержит несколько видов оформленных спецификаций потолков и вспомогательные спецификации:

• «(В)_Спецификация потолков-01_Заполнение данных»
• «(В)_Спецификация потолков-02_Имена помещений по типам потолка»
• «(В)_Спецификация потолков-03_Номера помещений по типам потолка»
• «(В)_Спецификация потолков-04_Контроль принадлежности»

Ведомости потолков создаются с помощью спецификаций:

• «(О)_АР_Экспликация потолков»
• «(О)_АР_Экспликация потолков_По именам помещений»
• «(О)_АР_Экспликация потолков_По номерам помещений»

Для получения требуемого результата, пользователю следует придерживаться следующей последовательности действий:

1. Проведите анализ какие потолки вам понадобятся. Создайте новые типоразмеры потолков, воспользовавшись одним из имеющихся типов потолков.

Для потолков значение параметра «Группа модели» должно быть равным «Отделка потолка».

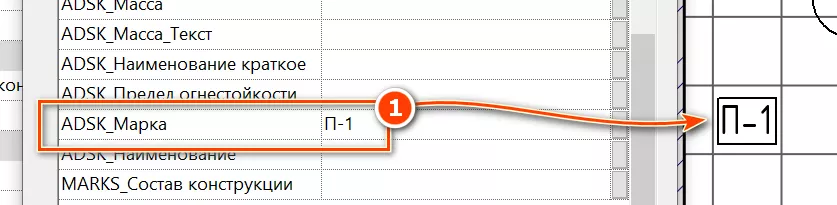

Для новых типов потолков пропишите значение параметра «ADSK_Марка». Значение этого параметра будет выведено в марке типа потолка на плане потолков (см. Рисунок 166).

Рисунок 166

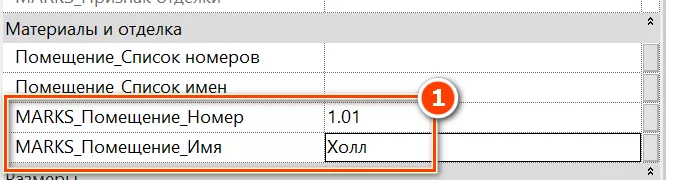

2. По контуру помещения создайте потолок. В свойствах экземпляра пола в параметре «MARKS_Помещение_Имя», пропишите имя помещения, в котором находится потолок. В параметре «MARKS_Помещение_Номер» пропишите номер помещения, в котором находится потолок [1] (см. Рисунок 167).

Рисунок 167

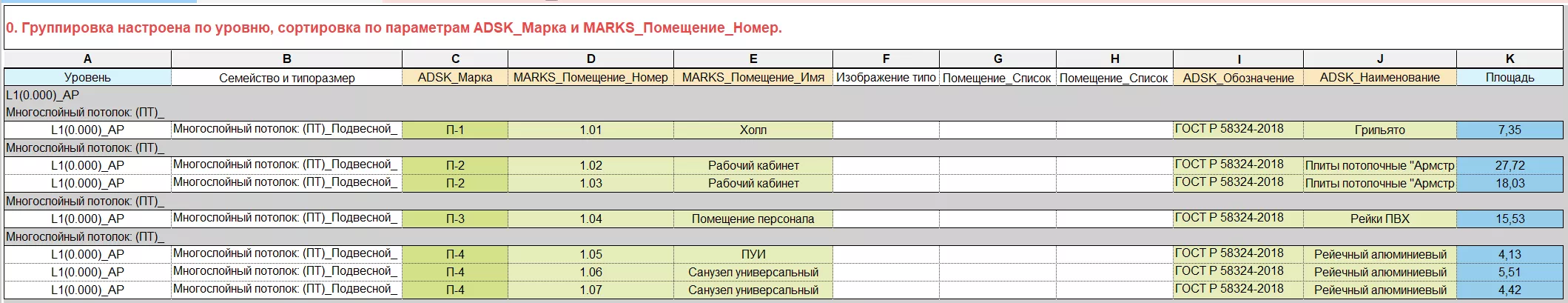

3. Проконтролируйте заполнение всех необходимых параметров в вспомогательной ведомости «(В)_Спецификация потолков-01_Заполнение данных» (см. Рисунок 168).

Рисунок 168

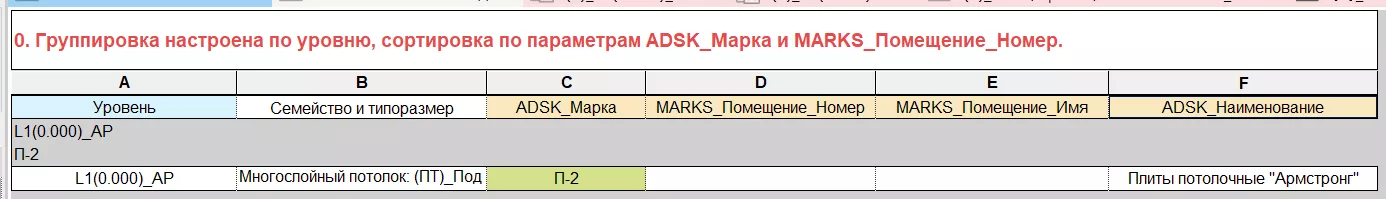

4. Проконтролируйте всем ли потолкам присвоены значения номера помещения и имени помещения используя ведомость «(В)_Спецификация потолков-04_Контроль принадлежности» в данной ведомости выводятся потолки, у которых не заполнены параметры (см. Рисунок 169).

Рисунок 169

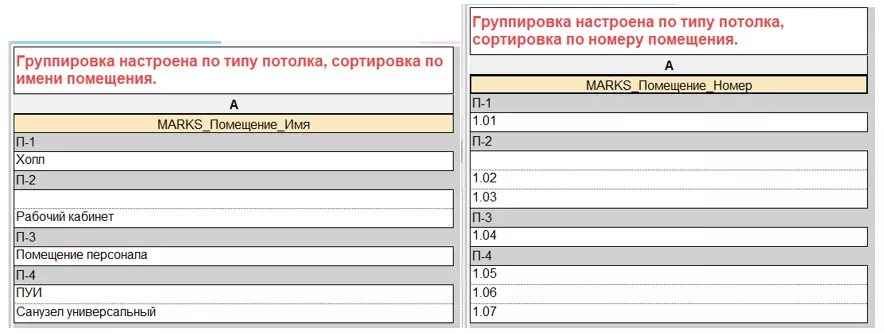

5. Перенесите значения из вспомогательных спецификаций «((В)_Спецификация потолков-02_Имена помещений по типам потолка» и (В)_Спецификация потолков-03_Номера помещений по типам потолка» в ячейки «Помещение_Список номеров» и «Помещение_Список имен» в спецификации «(В)_Спецификация потолков-01_Заполнение данных» (см. Рисунок 170).

6. В ячейки столбца «Изображение типоразмера» загрузите эскизы условных обозначений потолка. Важно! Поскольку функционал программы на виде типа «Легенда» позволяет разместить типоразмер потолка только сбоку, для создания эскиза следует начертить цветовую область с такой же штриховкой, как и у материала потолка. Сохраните ее в виде изображения (методика описывалась при создании ведомости полов (см. Рисунок 158)).

Рисунок 170

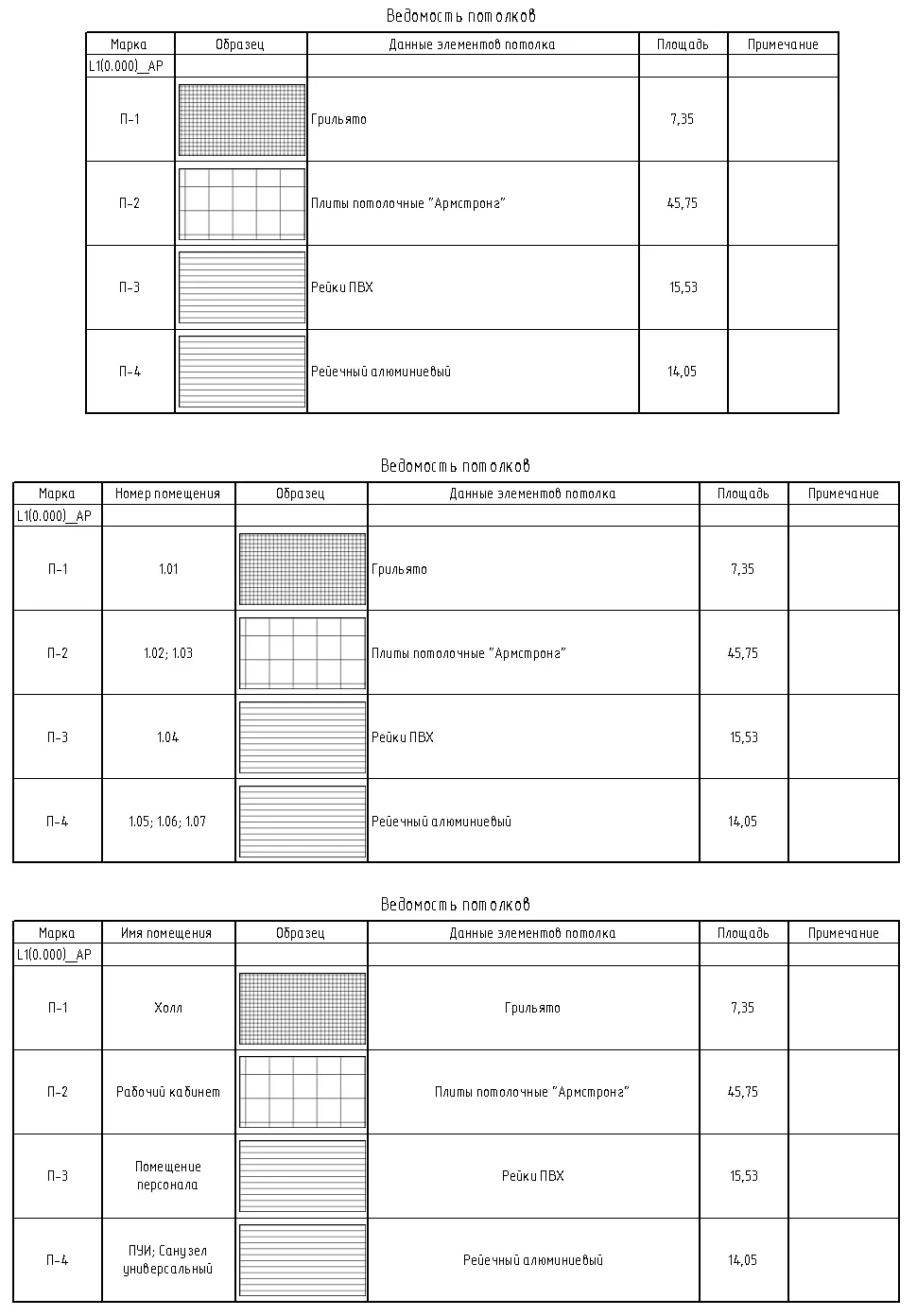

7. Результатом будет являться заполненные спецификаци: «(О)_АР_Экспликация потолков», «(О)_АР_Экспликация потолков_По именам помещений» «(О)_АР_Экспликация потолков_По номерам помещений»

5.2.19. Сборки. Спецификация сборок.

В ветке «Сборки» находится вспомогательная спецификация «(В)_Спецификация сборок» позволяющая получить данные об именовании сборок и их количестве.

5.2.20. Стены

В ветке «Стены» находится вспомогательная ведомость «(В)_Стены_Уровень элемента» позволяющая проконтролировать заполненность параметра «ADSK_Этаж»

5.2.21. Спецификация сэндвич-панелей / Спецификация сэндвич-панелей_Масса

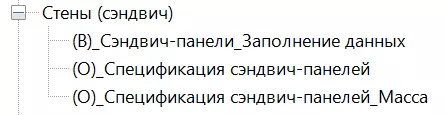

В ветке «Сэндвич панели» располагаются ведомости сэндвич панели без подсчета массы, с подсчетом массы, и вспомогательная ведомость служащая для внесения необходимых данных.

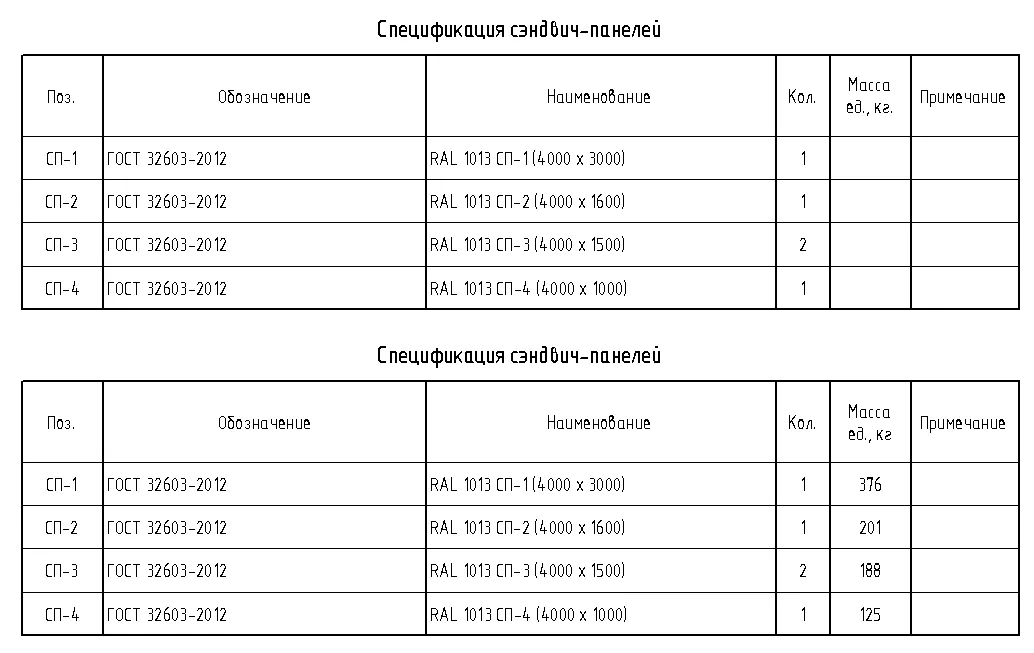

Ведомости сэндвич-панелей создаются с помощью спецификаций «(О)_АР_Спецификация сэндвич-панелей» и «(О)_АР_Спецификация сэндвич-панелей_Масса»

Данные в этих спецификациях являются результатом заполнения вспомогательной спецификации «(В)_Сэндвич-панели_Заполнение данных» (см. Рисунок 171).

Рисунок 171

Данная спецификация облегчает внесение данных в предварительно подготовленные сэндвич-панели, образующиеся в результате разделения стен на «части». В спецификации настроено условное форматирование, «нормой» является зеленый цвет фона ячейки.

5.2.22. Уровни.

Ветка «Уровни» содержит ведомость уровней модели и вспомогательную ведомость «BIM_Спецификация уровней» предназначенную для контроля уровней со стороны BIM-координатора.
