11.4. Бортовой камень

0

Требования к моделированию

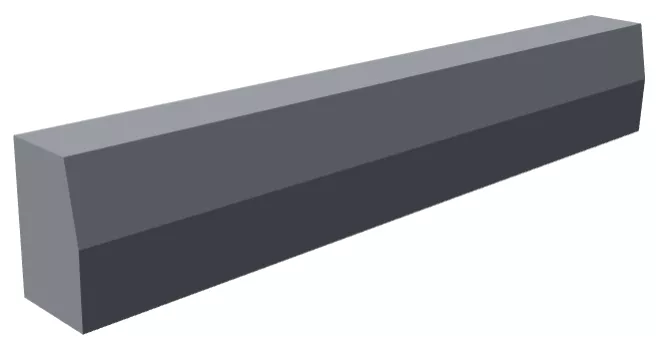

Элемент должен быть выполнен конструкцией MARKS;

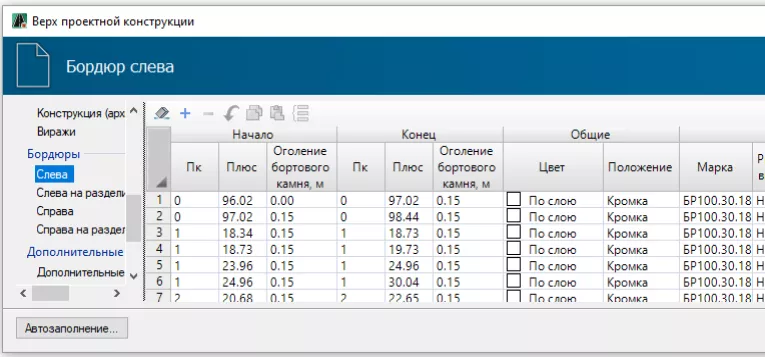

Для корректировки геометрических параметров бортового камня допускается изменение параметров ширины и высоты в окне «свойства», а также в таблице «Верх проектной конструкции».

Требования к параметризации бортового камня

Таблица 47 – Параметры бортового камня

		Концепция	Стадия П		Стадия Р	Пример заполнения
		Концепция	Этап 1	Этап 2-3	Стадия Р	Пример заполнения
LOD G	Условные габариты	+	-	-	-
	Точные габариты	-	-	-	-
	Условное расположение	+	+	+	+
	Точное расположение	-	+	+	+
	Внешний образ/вид	-	+	+	+
LOEi	Границы участка	-	-	+	+	0+00.00- 1+00.00
	ГОСТ(СТО)	-	-	+	+	ГОСТ 6665-91
	КСИ Код класса	-	-	+	+	NDA
	КСИ Класс строительной информации	-	-	+	+	Com
	Марка	-	-	+	+	БР100.30.18
	Длина, м	-	-	+	+	15.00
	Ширина, м	-	-	+	+	0.18
	Высота, м	-	-	+	+	0.30
	Код элемента по классификатору	-	-	+	+	ЭЛ 70 30 08
	Код материала	-	-	+	+	СТ 00 10
	Описание по классифиатору	-	-	+	+	Граница тротуара/Бордюр

Запрещенные действия

Запрещается использовать стандартный шаблон бортового камня, так как это может привести к неправильному отображению бортового камня и его набора параметров в модели
