Просмотр коллизий

Назад
Содержание

Просмотр коллизий

0
Clash Detective

Для просмотра коллизий из Navisworks в Revit, необходимо сначала получить отчет в Navisworks. Для этого переходим на панели в Clash Detective, Рис. 1 - Clash Detective, и выбираем кнопку Отчет, Рис. 2 - Настройки отчета. Предварительно должны быть созданы проверки, и они должны быть запущены хотя бы один раз, иначе отчет не получится выгрузить.

Рис. 1 - Clash Detective

Рис. 2 - Настройки отчета

После того, во вкладке отчет прожмите все галочки, как на скриншоте. Параметры вывода должны быть тоже как на картинке. Нажмите кнопку записать отчет и выберите любую подходящую папку для сохранения отчета.

Просмотр коллизий в Revit

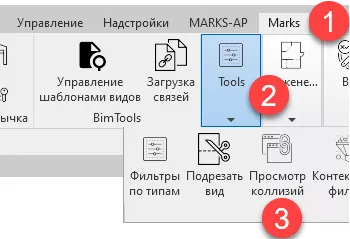

Затем переходим в Revit, открываем нужную модель для просмотра коллизий, подгружаем необходимые связи (те модели, с которыми есть пересечения). Во вкладке Marks переходим на Tools, и выбираем «Просмотр коллизий», Рис. 3 - Просмотр коллизий.

Рис. 3 - Просмотр коллизий

Появится окно. В данном окне необходимо нажать кнопку «Обзор», и выбрать xml файл выгруженный с Navisworks, Рис. 4 - Выбор отчета.

Рис. 4 - Выбор отчета

Далее в окне будут отображены конфликты, все они имеют разный статус.

Исправлено – значит конфликт уже решен

Не исправлено – конфликт нуждается в исправлении

Ошибка – конфликт не найден, возможно, он уже был исправлен

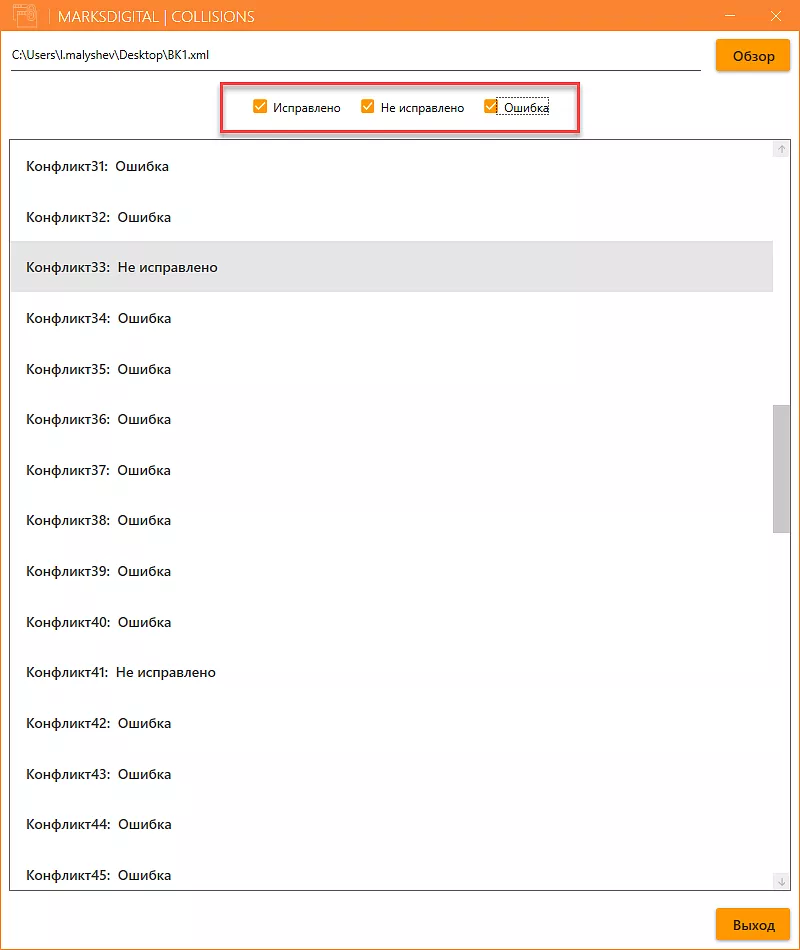

Конфликты можно фильтровать по статусам, например убрать все, кто имеет статус «Ошибка». Для этого необходимо снять галочку у фильтра «Ошибка», Рис. 5 - Фильтры коллизий.

Рис. 5 - Фильтры коллизий

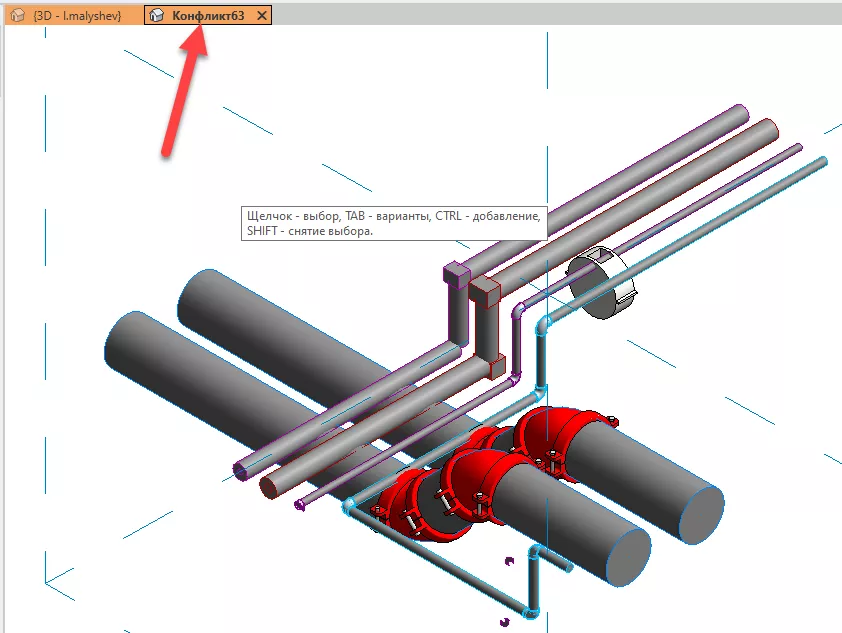

Неисправленные коллизии можно посмотреть на 3D виде, для этого необходимо нажать кнопку «Создать 3D вид», Рис. 6 - Работа с конфликтами, имя вида будет иметь номер конфликта, Рис. 7 - Вид в Revit. А также присвоить статус «Исправлено» для того, чтобы повторно не просматривать уже проверенные конфликты.

Рис. 6 - Работа с конфликтами

Рис. 7 - Вид в Revit

По завершению работы нажмите кнопку «Выход».
