5.1. Работа с видами в проекте

5.1.1. Создание новых видов. Типы видов. Принципы создания новых видов в плане.

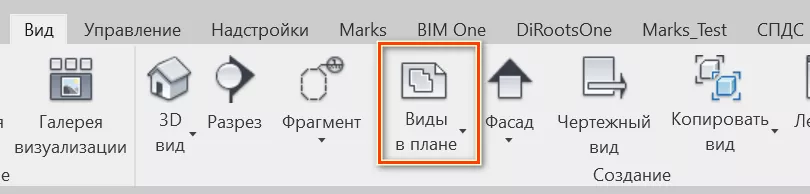

Новые виды в плане создаются с помощью команды «Виды в плане» на вкладке «Вид».

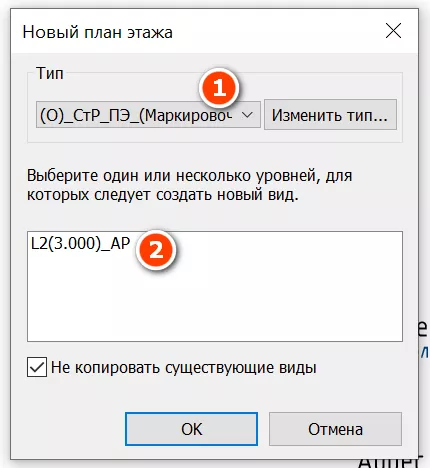

Вы должны выбрать типоразмер плана [1] (кладочный, маркировочный…) и уровни, виды которых нужно создать [2] (см. Рисунок 100).

Рисунок 100

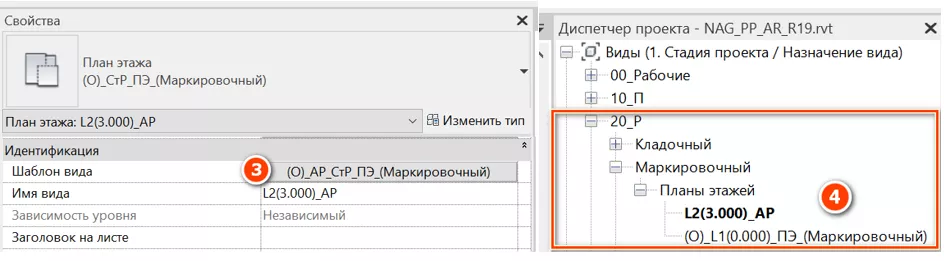

При этом будут созданы новые виды, к которым уже применены соответствующие шаблоны видов [3], и они автоматически появятся в нужной группе в диспетчере проекта [4] (см. Рисунок 101):

Рисунок 101

После создания следует изменить имя вида согласно стандартам именования.

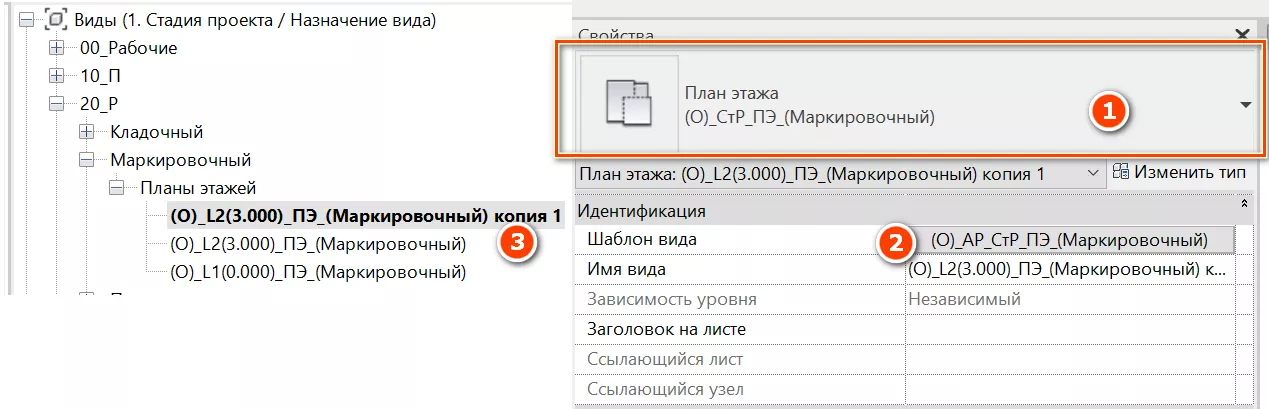

Второй вариант создания планов - копирование существующих видов. После создания копии, необходимо самостоятельно изменить типоразмер вида [1] и назначить шаблон вида [2] и переименовать вид согласно требуемой задаче (см. Рисунок 102).

Рисунок 102

5.1.2. Создание новых видов. Разрезы, фасады, фрагменты.

Чтобы создать новый разрез, фасад или фрагмент, воспользуйтесь соответствующим инструментом на вкладке «Вид» (см. Рисунок 103):

Рисунок 103

Номер разреза или фасада можно изменить в параметре «Номер вида» [1], параметр «Номер листа» [2] заполняется автоматически согласно номеру листа, на котором находится данный разрез. (для этого нужно выделить вид разреза на листе). Внимание! Значение параметра на одном листе должно быть уникальным! (см. Рисунок 103)

Вы можете создавать свои типы разрезов для удобной фильтрации и организации диспетчера проекта. Подробнее см. Дублирование типов видов для удобной организации диспетчера проектов и фильтров.

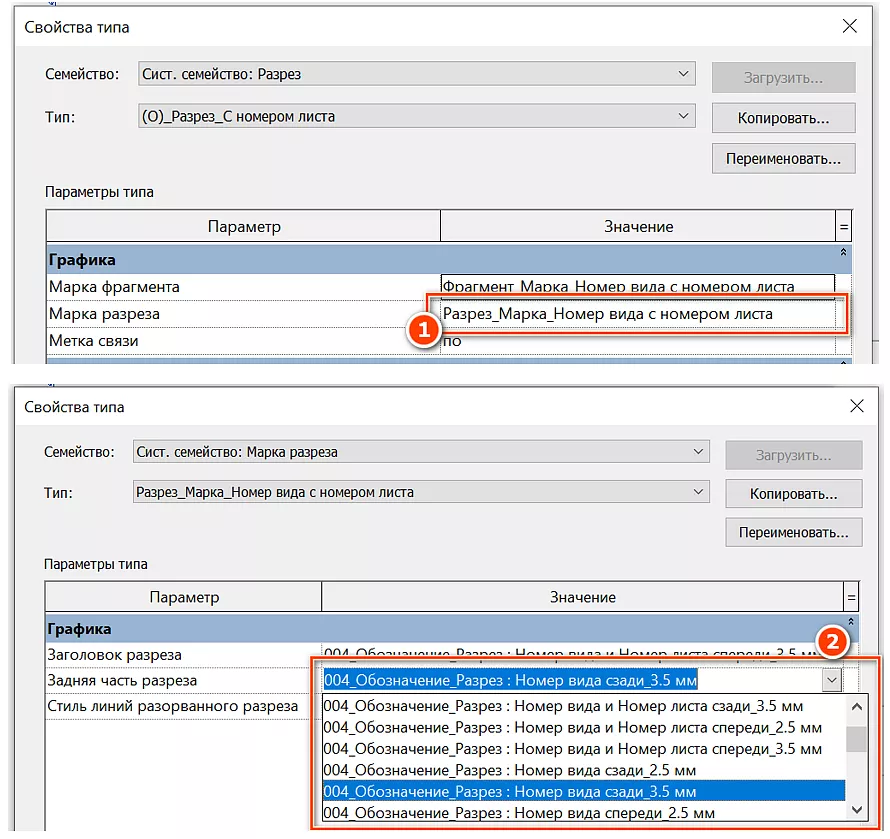

Вы можете настроить отображение номера листа в марке разреза (на первой или на второй марке разреза). Для этого в свойствах типа разреза измените марку [1] [2] (см. Рисунок 104):

Рисунок 104

5.1.3. Дублирование типов видов для удобной организации диспетчера проектов и фильтров

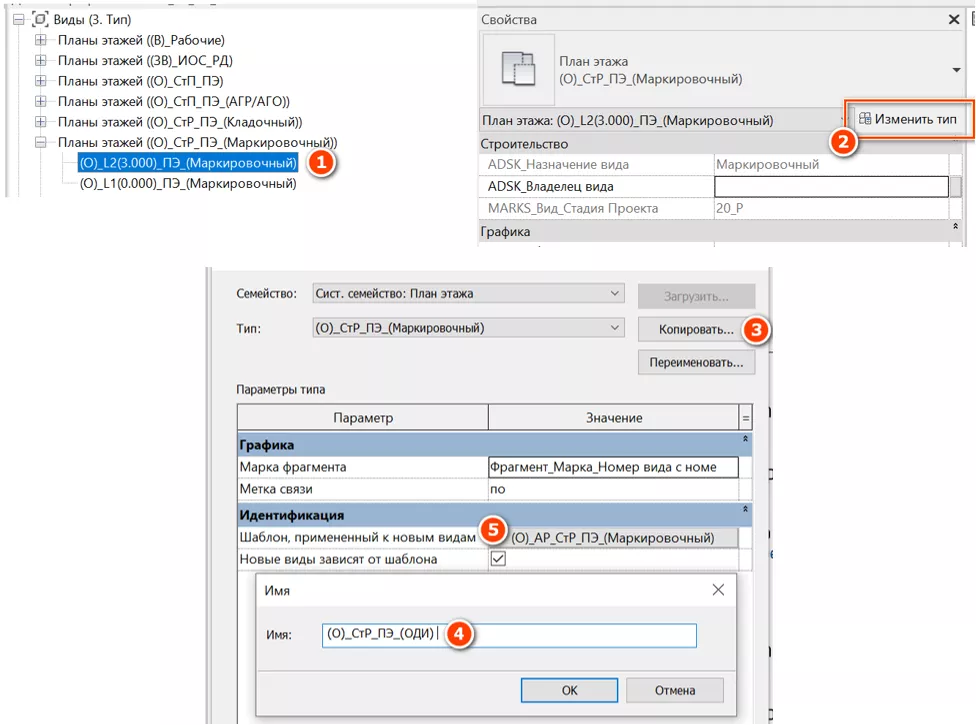

Для организации видов в диспетчере проекта или фильтрации можно сделать копию типоразмера вида (не путать с копией вида). Для этого следует выделить вид в диспетчере проекта [1] и нажать «Изменить тип» [2] (см. Рисунок 105), затем «Копировать» [3] и «Переименовать» [4], а затем настроить новый типоразмер вида (маркировку, шаблон вида и проч.).

Рисунок 105

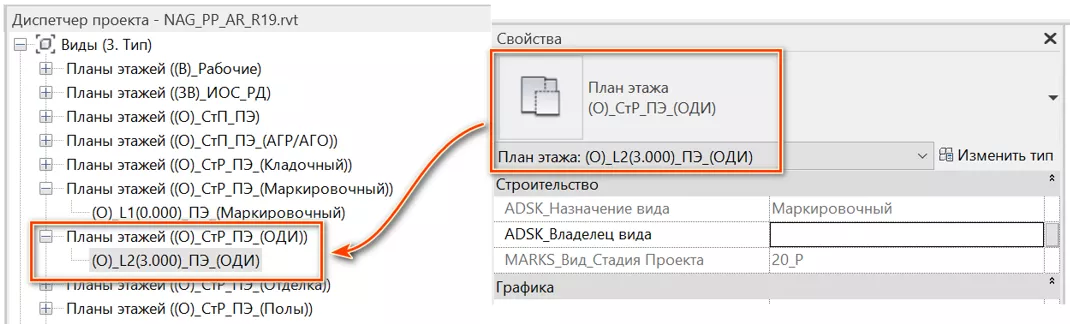

Результат создания нового типа вида.

Рисунок 106

5.1.4. Шаблоны видов. Назначение шаблона вида. Изменение настроек шаблона вида

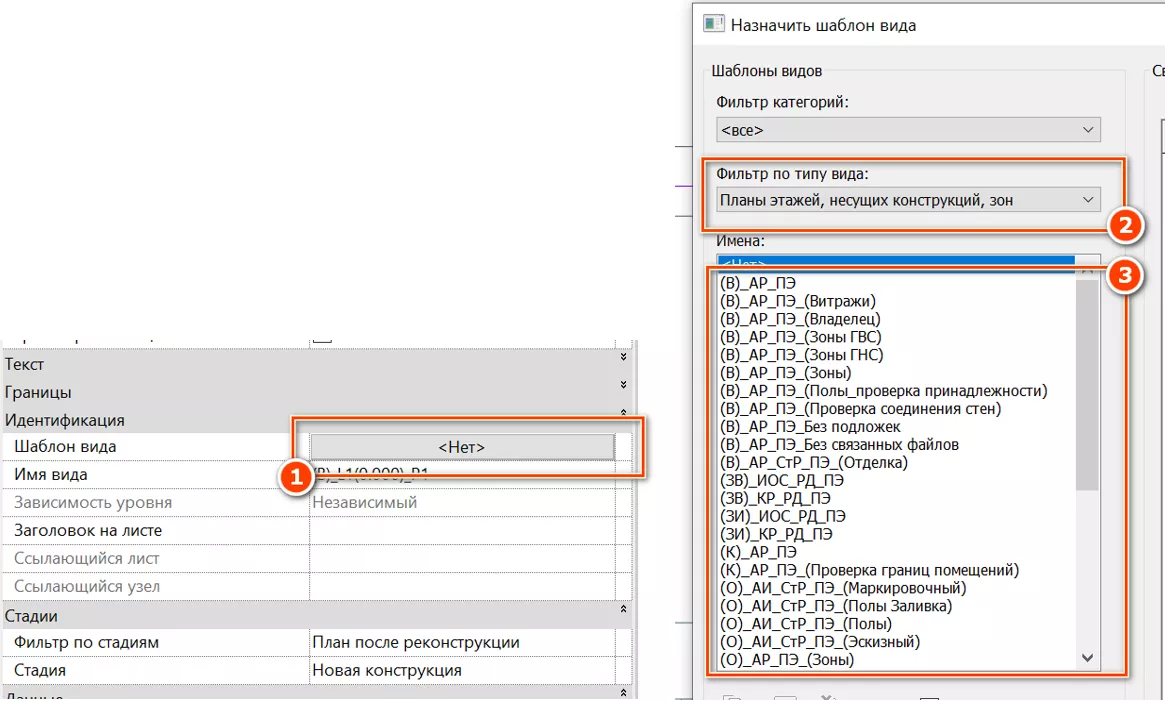

Как уже упоминалось ранее, у определенных типов видов выставлен шаблон, применяемый при создании нового вида данного типа. Пользователь может создать свой тип вида, которому при создании не назначается шаблон вида. Для таких видов следует назначить шаблон. Щелкнуть по кнопке с надписью <Нет> у параметра «Шаблон вида» [1] и выбрать требуемый шаблон из списка [2]. (см. Рисунок 107).

Рисунок 107

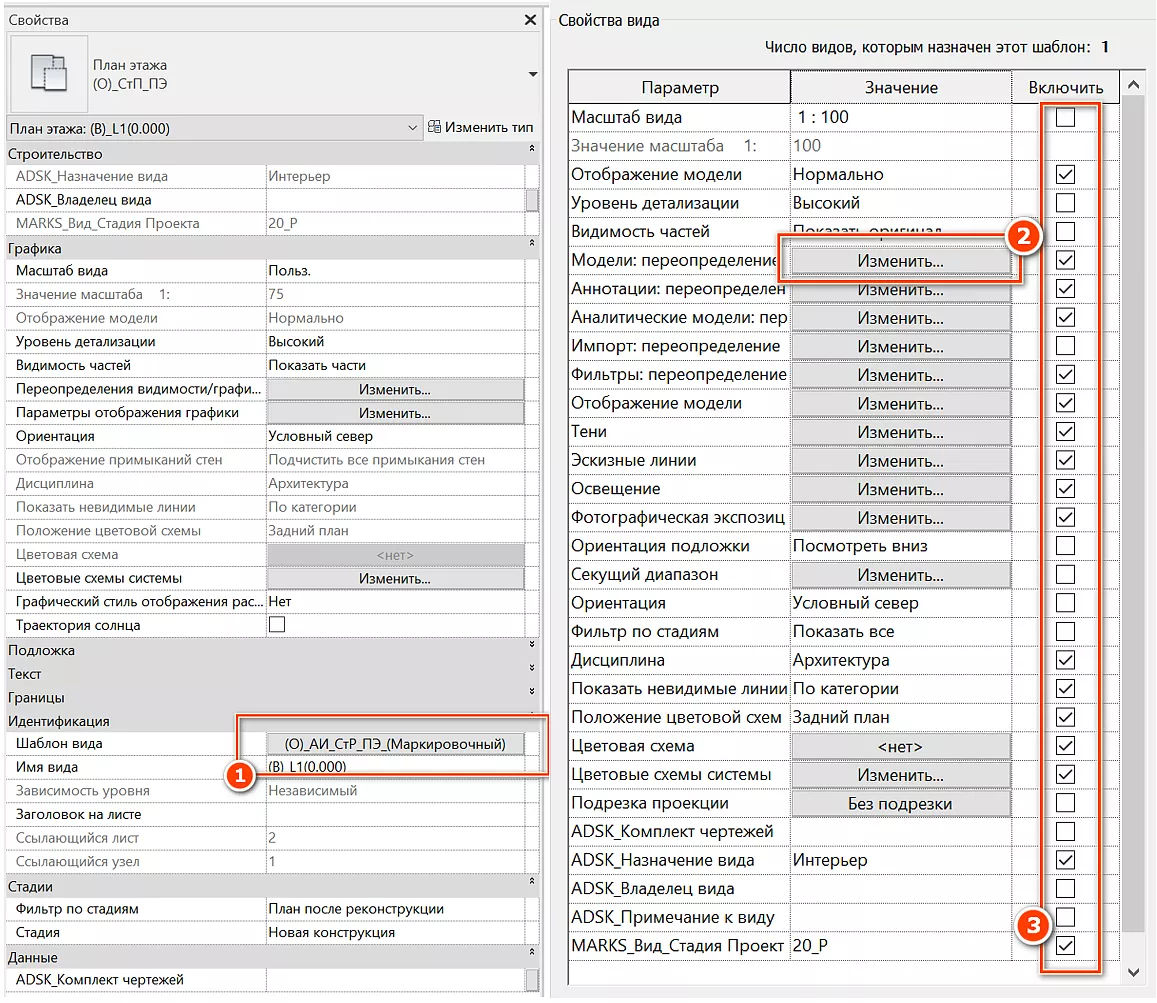

Для изменения настроек шаблона вида, нужно войти в выбор шаблона [1] при активированном виде (либо используя команду «Управление шаблонами видов» [3] ( Вкладка «Вид» [1] - «Шаблоны видов» [2]) (см. Рисунок 96)), а затем настроить нужные свойства [2] или отключить блокирование нужных свойств [3] (на скриншоте разблокирован масштаб вида) (см. Рисунок 108):

Рисунок 108

5.1.5. Отключение шаблона вида. Временное отключение шаблона вида. Временное применение шаблона вида

Чтобы отключить шаблон от вида, нужно нажать на кнопку с именем шаблона у параметра «Шаблон вида» [1] и выбрать <Нет> в появившемся окне [2] (см. Рисунок 109):

Рисунок 109

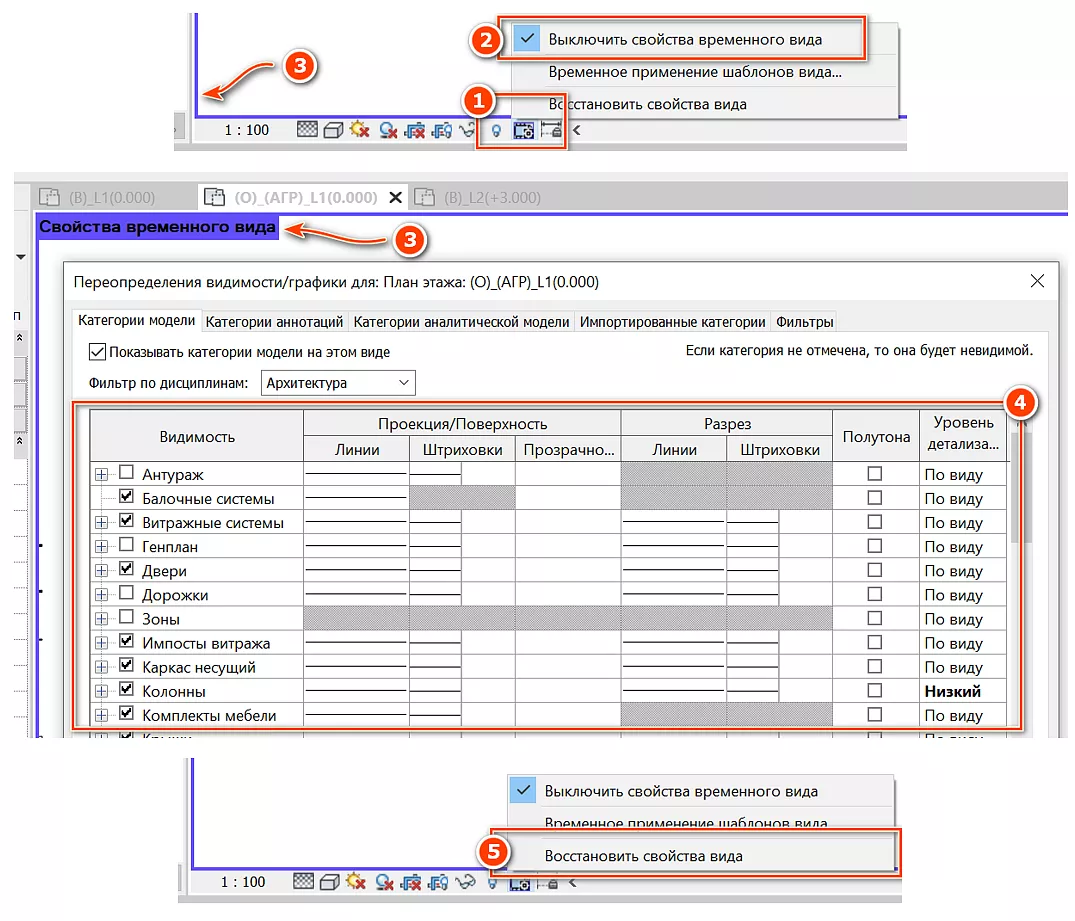

Иногда при работе с видами, к которым уже применен шаблон, бывает необходимо временно отключить какую-либо категорию или изменить настройки графики. Для этого не нужно редактировать основной шаблон, отключать его от вида способом, описанным выше, достаточно временно отключить шаблон с помощью команды «Свойство временного вида» [1] - «Выключить свойства временного вида» [2], при этом по контуру экрана вида появится фиолетовая рамка [3], а параметры, заблокированные шаблоном вида, разблокируются [4]. Вернуть прежние настройки можно с помощью команды «Восстановить свойства вида» [5] (см. Рисунок 110).

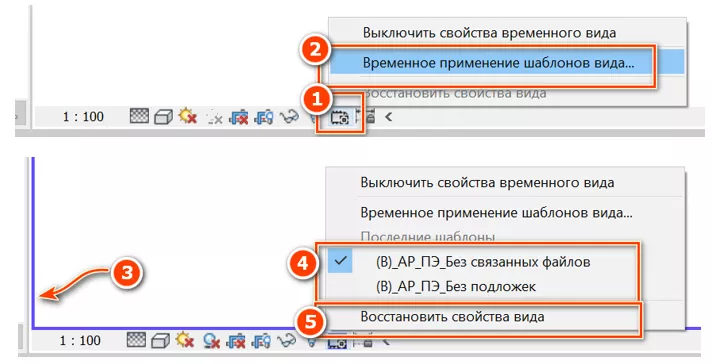

Также при работе с видами возникает необходимость просмотреть, как будет выглядеть оформленный вид с тем или иным примененным шаблоном. Для этого не нужно применять шаблон с помощью параметра вида «Шаблон вида», а следует воспользоваться командой «Свойство временного вида» [1] - «Временное применение шаблона вида» [2] и выбрать требуемый шаблон вида в появившемся окне. При этом по контуру экрана вида появится фиолетовая рамка [3]. Если в процессе работы к виду временно применялось несколько шаблонов, то они заносятся в список и доступны для быстрого переключения [4]. Вернуть прежние настройки можно с помощью команды «Восстановить свойства вида» [5]

5.1.6. Работа с марками видов

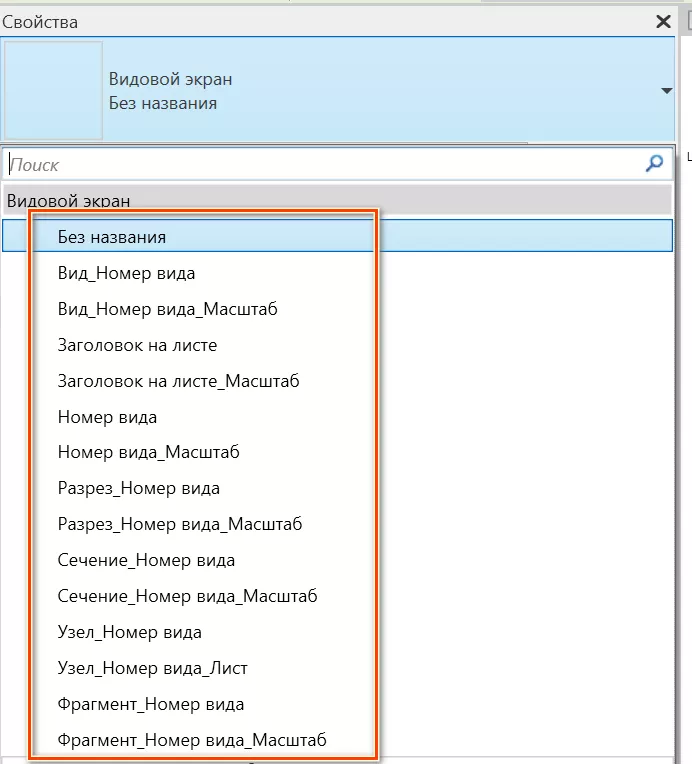

При размещении видового экрана на лист ему может быть проставлен один из заготовленных в шаблоне типов марок.

В имени типа марки присутствуют имена параметров, которые выводятся данной маркой. Некоторые типы марок содержат префикс явно указывающих для каких типов видов предназначена марка. Префиксы: «Разрез_», «Сечение_», «Узел_», «Фрагмент_» указывают на марки, применяемые только для этих типов видов. Остальные марки, не имеющие префикса, а также марка с префиксом «Вид_» являются универсальными.

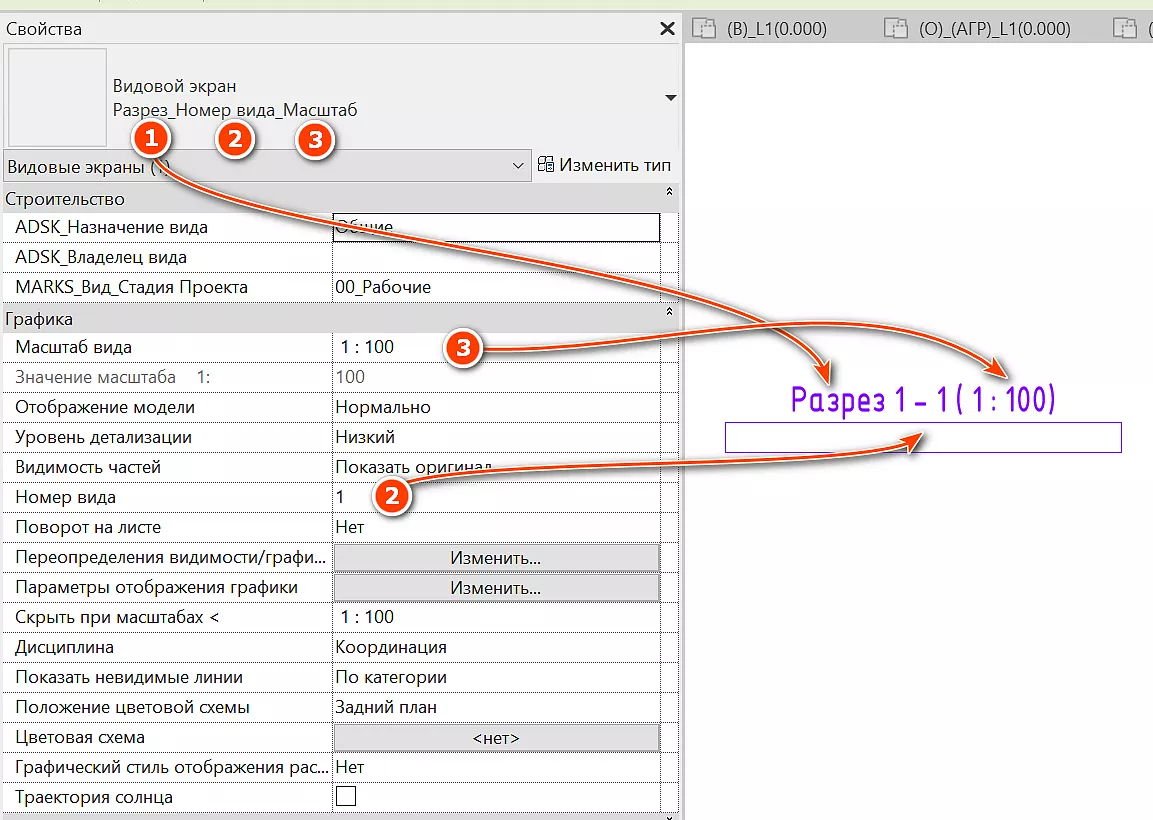

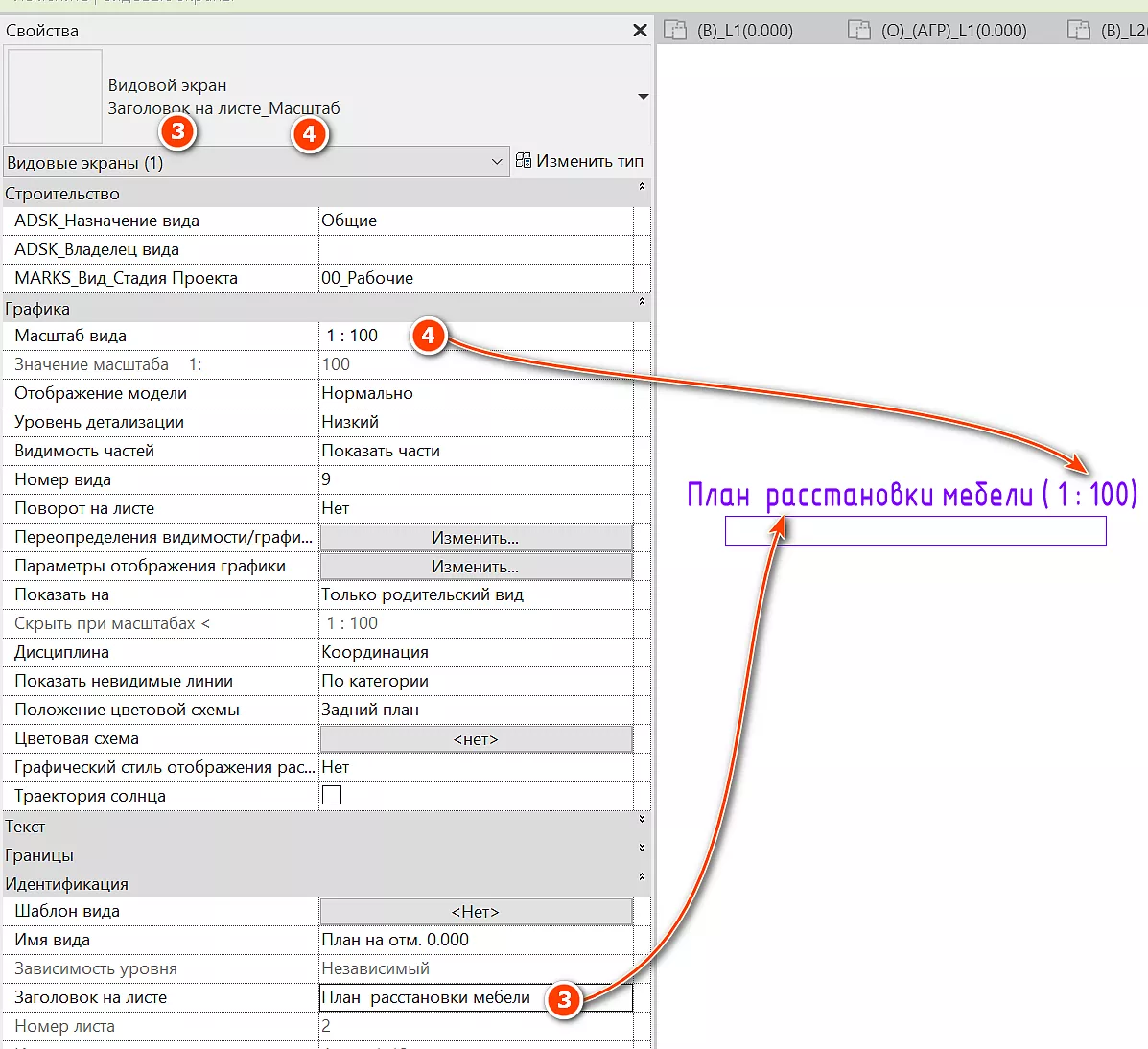

На Рисунок 112 приведен пример соответствия имени марки вида и информации, выводимой в марке.

Марка «Разрез_Номер вида_Масштаб» последовательно выводит:

Слово «Разрез» [1], значение параметра «Номер вида» [2] и значение параметра «Масштаб вида» [3] в скобках.

Марка «Разрез_Номер вида_Масштаб» последовательно выводит:

Значение параметра «Заголовок на листе» [1] и значение параметра «Масштаб вида» [2] в скобках.

Рисунок 112

Рисунок 113

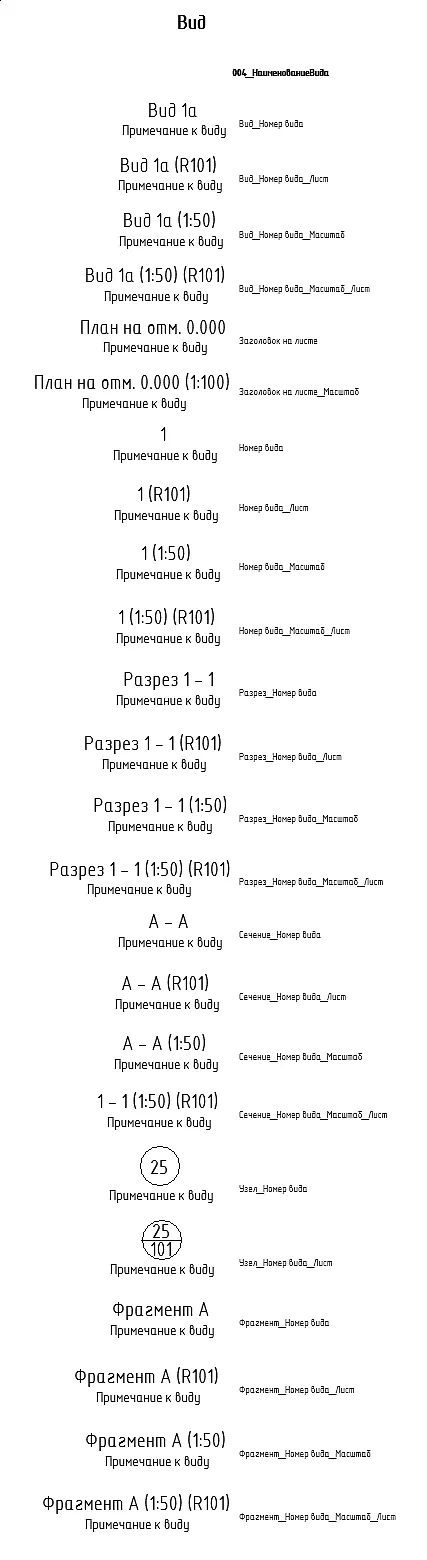

Более детально рассмотреть внешний вид марок (см. Рисунок 113) можно непосредственно в проекте созданном на основе шаблона АР найдя в списке листов лист «002 – Марки, отметки, уклоны, виды, обозначения» [2] в ветке «00_Инструкции» [1] (см. Рисунок 34).

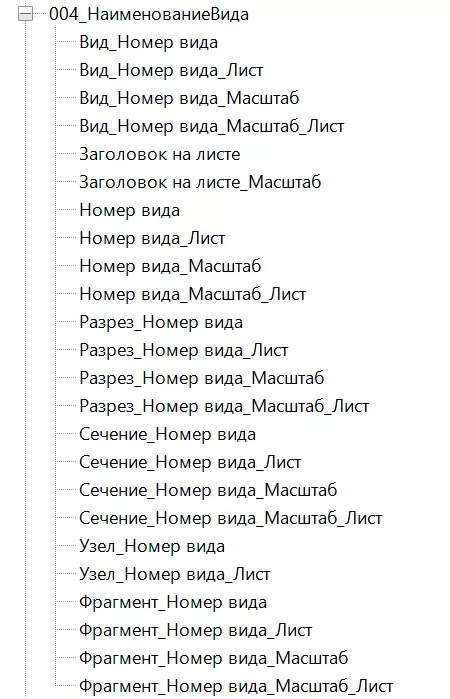

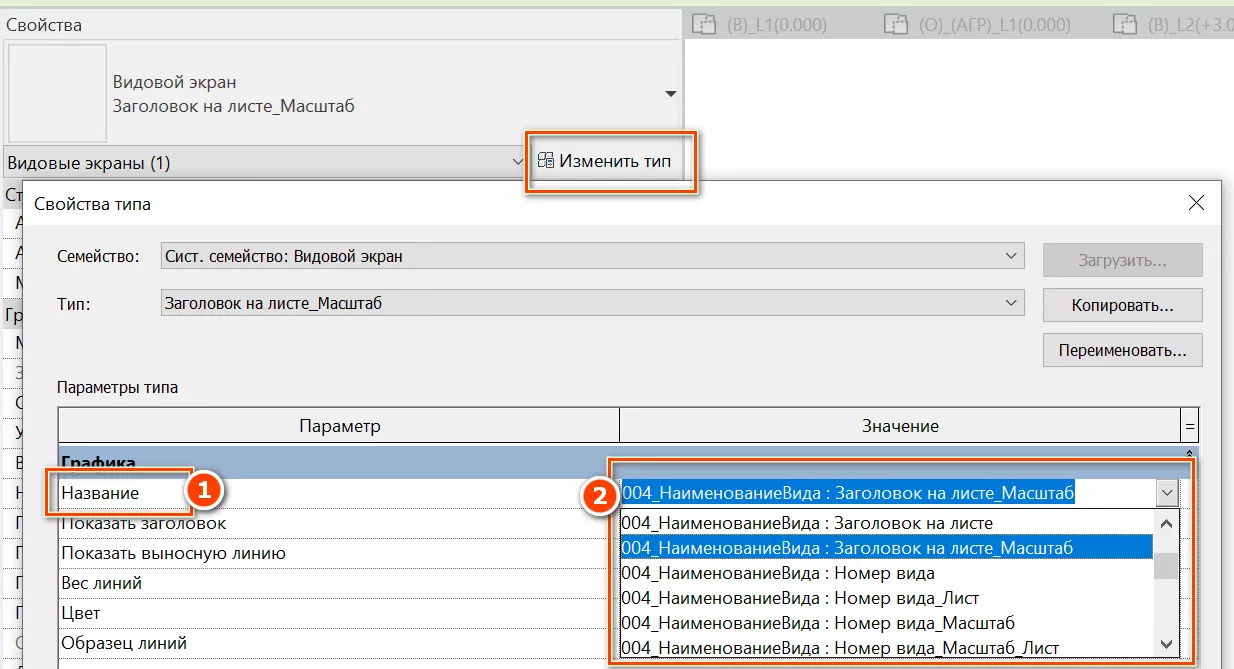

Внешний вид марки (размер и тип шрифта, цвет) определяется типоразмером [2] из семейства «004_НаименованиеВида» который используется в параметре «Название» [1] в свойствах типа марки вида (см. Рисунок 114).

Рисунок 114

В проект могут быть загружены созданные пользователем семейства категории «Просмотр заголовков» содержащие различный текст и графическую информацию, которые могут использоваться для новых марок видовых экранов.

5.1.7. Ветка «30_Координация» Вид Navisworks и экспорт моделей

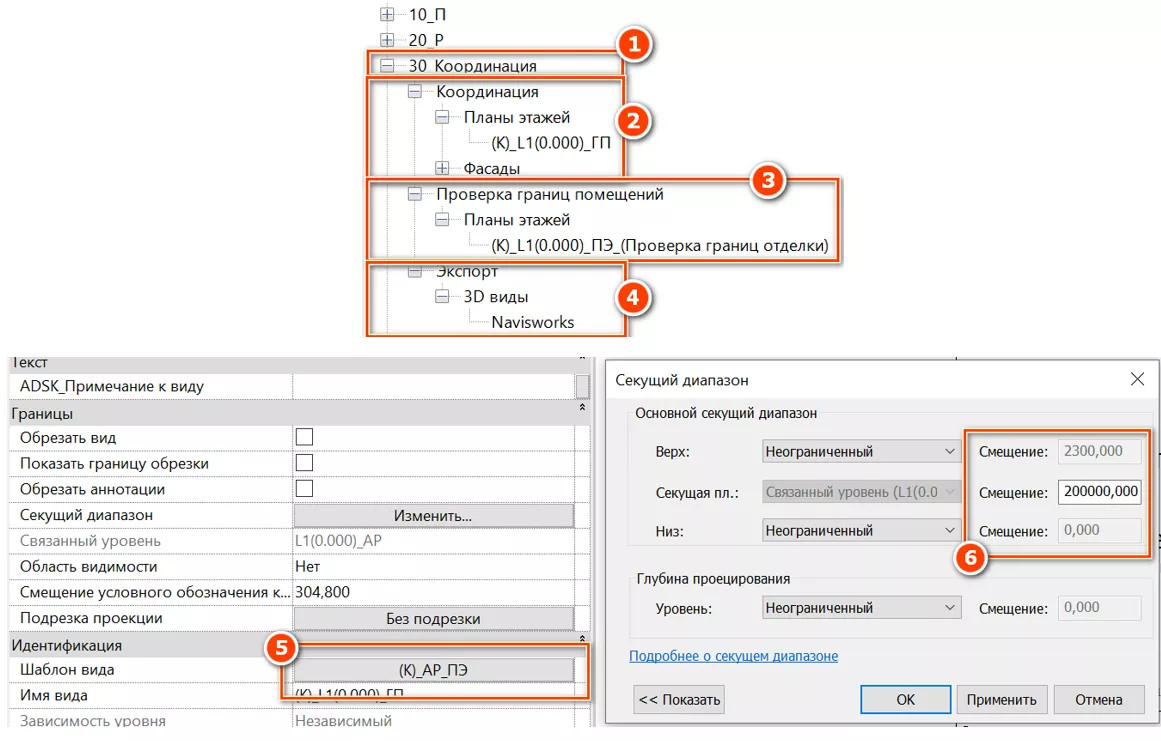

В диспетчере проекта имеется ветка «30_Координация» [1], содержащая различные координационные виды использующиеся BIM-координатором проекта, а также проектировщиками для выгрузки моделей.

Вложенная ветка «Координация» [2] содержит координационный вид «(К)_L1(0.000_ГП» с назначенным координационным шаблоном вида [5] (содержащим отображение базовой точки проекта) и настроенным секущим диапазоном позволяющим видеть отображение модели в плане целиком, без сечения на определенном уровне [6].

Вложенная ветка «Проверка границ помещений» [3] содержит вид, использующийся при построении отделки помещений в виде тонких стен с помощью дополнения MARKS «Менеджер отделки».

Вложенная ветка «Экспорт» [4] содержит виды, использующиеся для экспорта моделей. По умолчанию в шаблоне создан один вид «Navisworks», с которого осуществляется экспорт в формат NWC. Список видов в данной ветке может дополняться в зависимости от проектных задач (см. Рисунок 115).

Рисунок 115

Инструкция по экспорту моделей в формат Navisworks находится по следующей ссылке: Z:\Bim\2. Внутренние инструкции\PDF\ОБЩ\ОБЩ_Создание файла формата NWC.pdf
