Шаблон ОВ. Часть 2

0
2.3. Загружаемые семейства
2.3.1. Фасонные детали воздуховодов

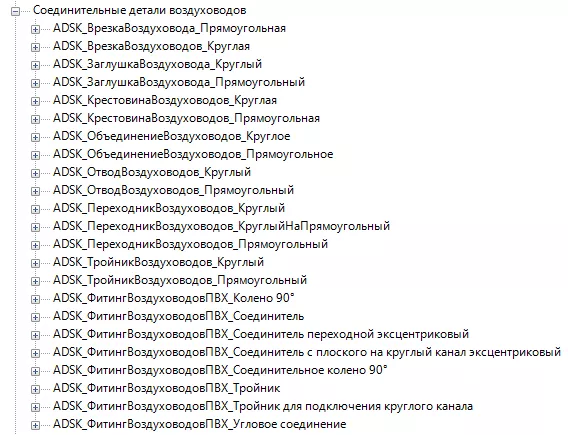

В шаблоне настроены и загружены основные типы соединительных деталей для воздуховодов, Рис. 69 - Семейства для трассировки.

Рис. 69 - Семейства для трассировки

Изделия стандартизированные имеют типоразмер «ВСН» с основными параметрами по ВСН 353-86, Рис. 70 - Переходник ВСН.

Рис. 70 - Переходник ВСН

Для таких изделий, при совпадении нормированных сечений и диаметров, автоматически формируется марка «ВСН 353-86» и берутся реальные значения длин переходов и прочей геометрии. У переходов используется общий параметр «ADSK_Размер_Длина» для формирования длины перехода в наименовании. У отводов используется общий параметр «ADSK_Размер_УголПоворота» для формирования угла в наименовании.

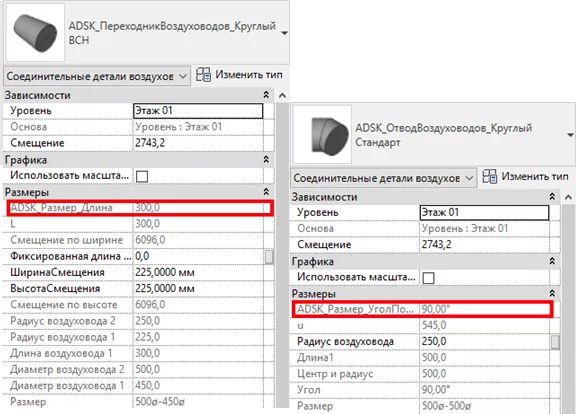

Рис. 71 - Параметры семейств

Для соединительных деталей воздуховодов ADSK_Наименование формируется из параметра «Комментарий к типоразмеру» плагином BIM2B.

2.3.2. Загрузка из библиотек

Дополнительные ADSK семейства можно скачать здесь. Добавление в проект данных семейств осуществляется без согласовывания с BIM-отделом.

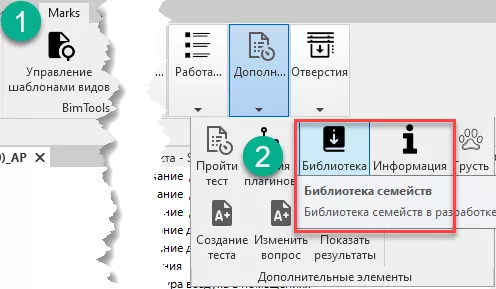

Семейства Marks можно скачать из библиотеки семейств, Рис. 72 - Библиотека семейств.

Рис. 72 - Библиотека семейств

2.3.3. Отверстия

В шаблон по умолчанию загружено 2 семейства отверстий – круглое и прямоугольное. В случае если семейство по каким-то причинам отсутствует в проекте или было обновлено BIM-отделом, то скачать/обновить семейство можно из библиотеки семейств Marks, Рис. 73 - Семейство отверстий.

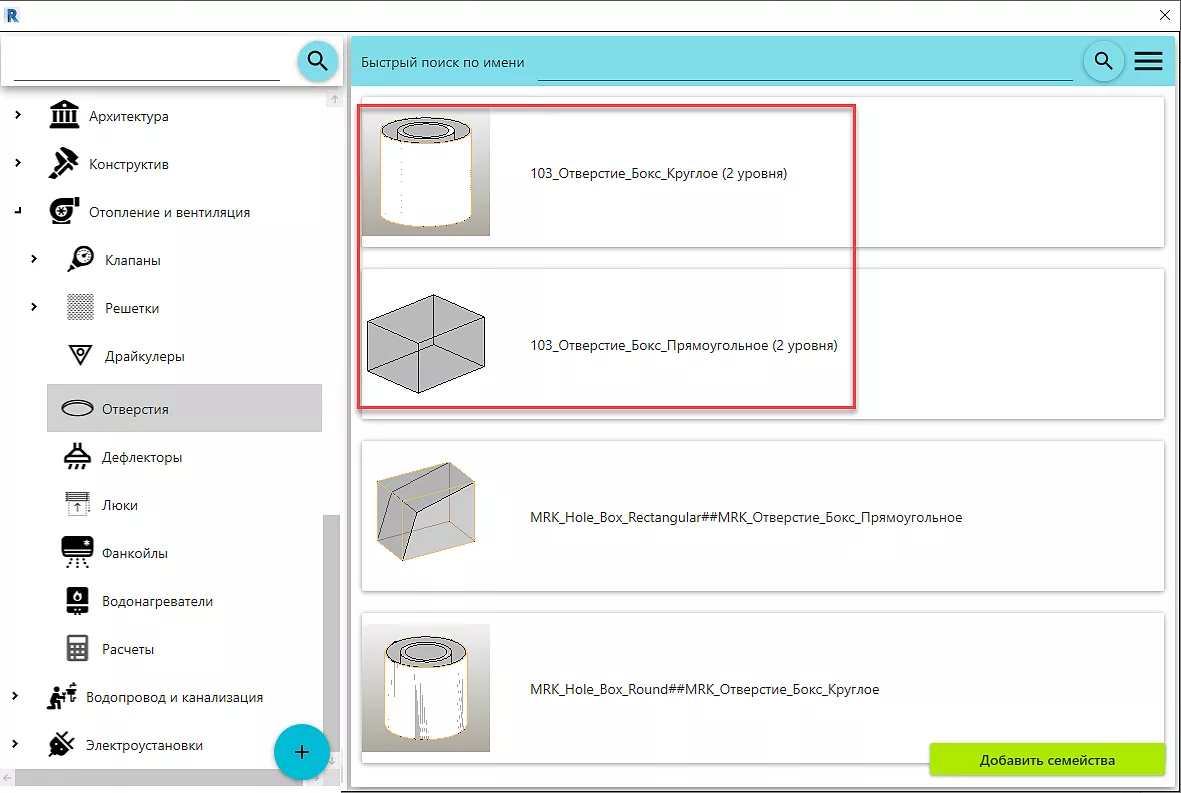

Рис. 73 - Семейство отверстий

Для того, чтобы посмотреть инструкцию по работе с семейством, необходимо воспользоваться командой «Информация о семействе», затем кликнуть на семейство отверстия, должна открыться инструкция по работе с семейством.

Если по каким-то причинам команда не отработала, инструкцию можно открыть вручную по указанному пути:

Z:\Bim\4. Семейства\100 199_Архитектура\103_Отверстия\103_Отверстие_Бокс_Прямоугольное (2 уровня).docx

2.4. Вкладка «Аннотации»
2.4.1. Марки

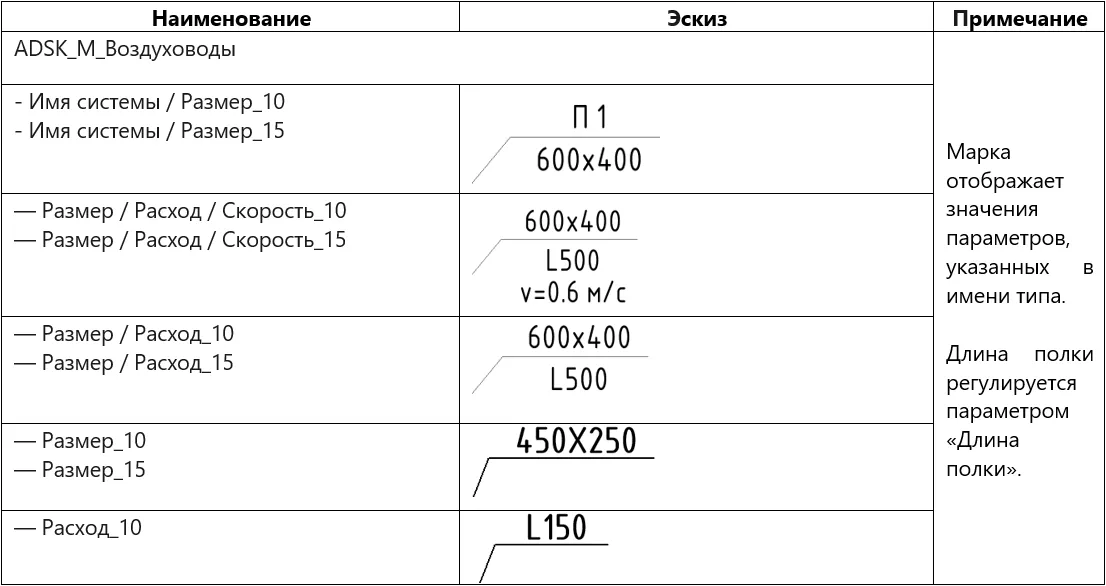

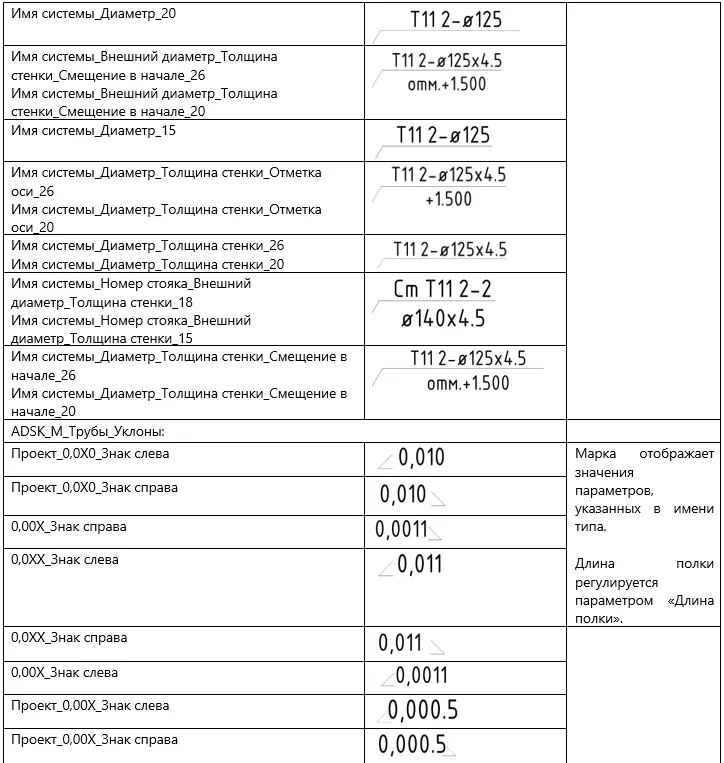

Таблица 5 - Марки воздуховодов

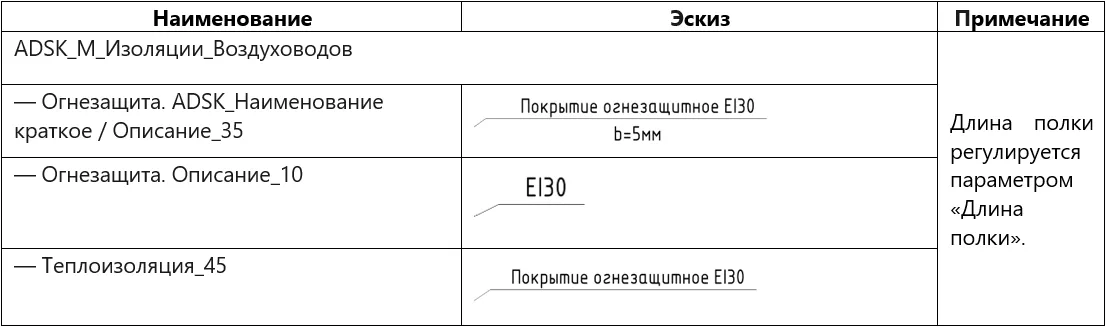

Таблица 6 - Марки изоляции воздуховодов

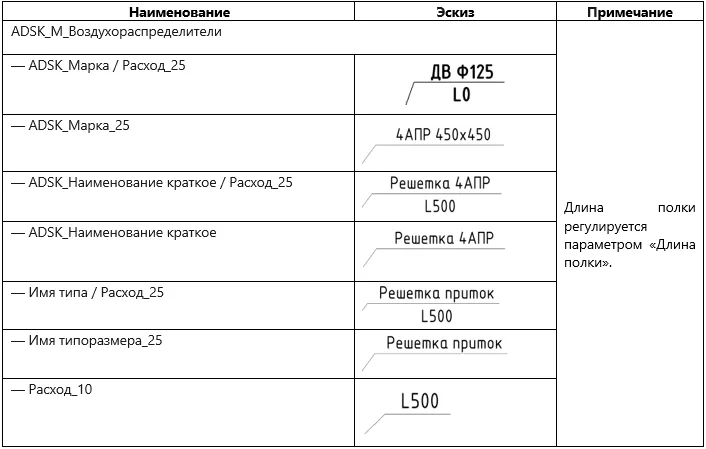

Таблица 7 - Марки воздухораспределителей

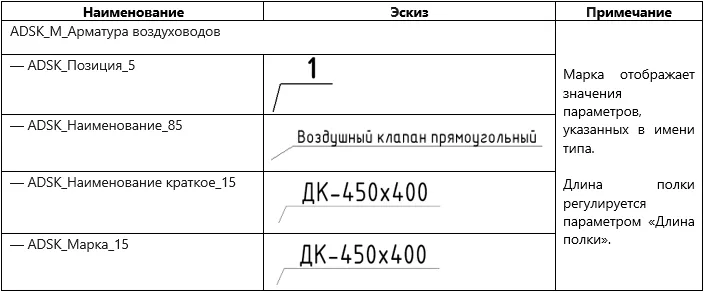

Таблица 8 - Марки арматуры воздуховдов

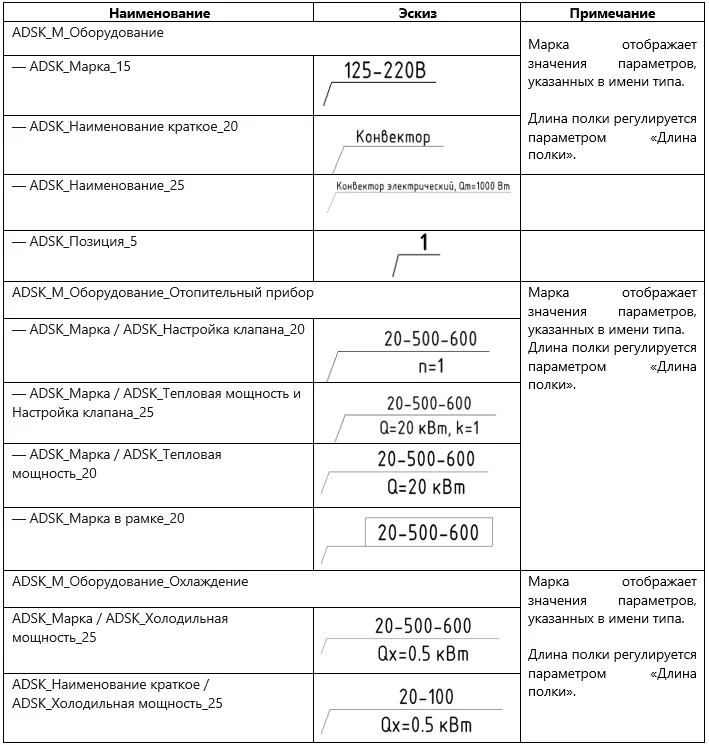

Таблица 9 - Марки оборудования

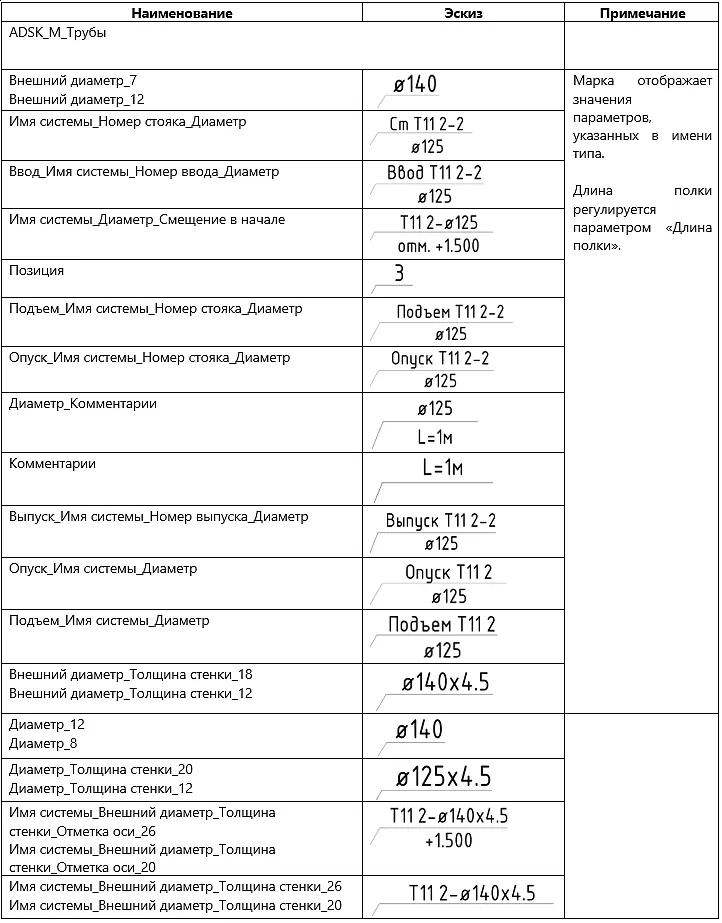

Таблица 10 - Марки трубопроводов

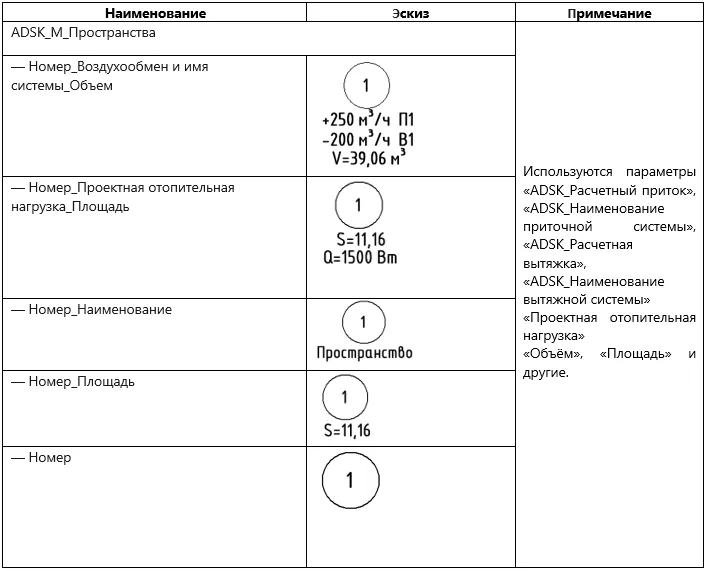

Таблица 11 - Марки пространств

2.5. Вкладка «Вид»
2.5.1. Шаблоны видов. Типоразмеры видов

В шаблонах настроены типоразмеры видов (планов, разрезов, 3D видов…).

К каждому типоразмеру плана создан шаблон вида. На скриншоте ниже указаны типы планов, Рис. 74 - Типоразмеры планов.

Рис. 74 - Типоразмеры планов

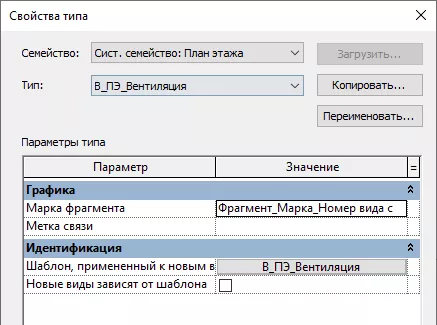

Типоразмеры планов вида «В_ПЭ» относятся к вспомогательным. При создании, к ним применяется соответствующий шаблон вида, но не связывается с видом, Рис. 75 - Вспомогательные шаблоны.

Рис. 75 - Вспомогательные шаблоны

Типоразмеры планов вида «О_ПЭ» относятся к оформленным. При создании, к ним применяется (и связывается) соответствующий шаблон вида, Рис. 76 - Оформленные шаблоны.

Рис. 76 - Оформленные шаблоны

Дополнительно созданы шаблоны видов для 3D видов, Рис. 77 - Шаблоны для 3D видов.

Рис. 77 - Шаблоны для 3D видов

Шаблон «В_3D_По умолчанию» применяется для вспомогательных видов без разделения по разделам проекта (для координации).

Шаблоны вида «В_3D_Вентиляция» … «В_3D_Холодоснабдение» применяются для вспомогательных видов конкретного раздела проекта.

Шаблоны вида «ОВ_3D_(Схемы вентиляции)» и проч. применяются для оформленных схем.

Шаблон (О)_3D_Navisworks применяется для экспорта в Navisworks. Редактирование шаблона разрешается только BIM-координатором проекта.

Шаблоны видов для разрезов, и фасадов представлены на скриншоте ниже, Рис. 78 - Шаблоны для разрезов и фасадов.

Рис. 78 - Шаблоны для разрезов и фасадов

Шаблон «В_Ф_По умолчанию» применяется для вспомогательных видов фасада без разделения по разделам проекта (для координации).

Шаблоны «В_Р_Вентиляция» … «В_Р_Холодоснабжение» применяются для вспомогательных разрезов конкретного раздела проекта.

Шаблоны «О_Р_Вентиляция» … «О_Р_Холодоснабжение» применяются для оформленных разрезов конкретного раздела проекта.

Во всех шаблонах вида настроена видимость / графика категорий и фильтры видимости элементов.

Настроены шаблоны видов для спецификаций:

2.6. Спецификации
2.6.1. Спецификации систем воздуховодов

В шаблоне преднастроены спецификации для элементов воздушных систем, Рис. 79 - Преднастроенные спецификации.

Рис. 79 - Преднастроенные спецификации

Спецификации оформлены по форме 1 ГОСТ 21.110-2013

Данные в спецификации заполняются автоматически при помощи плагина Updater BIM2B.

Спецификация О_Арматура воздуховодов

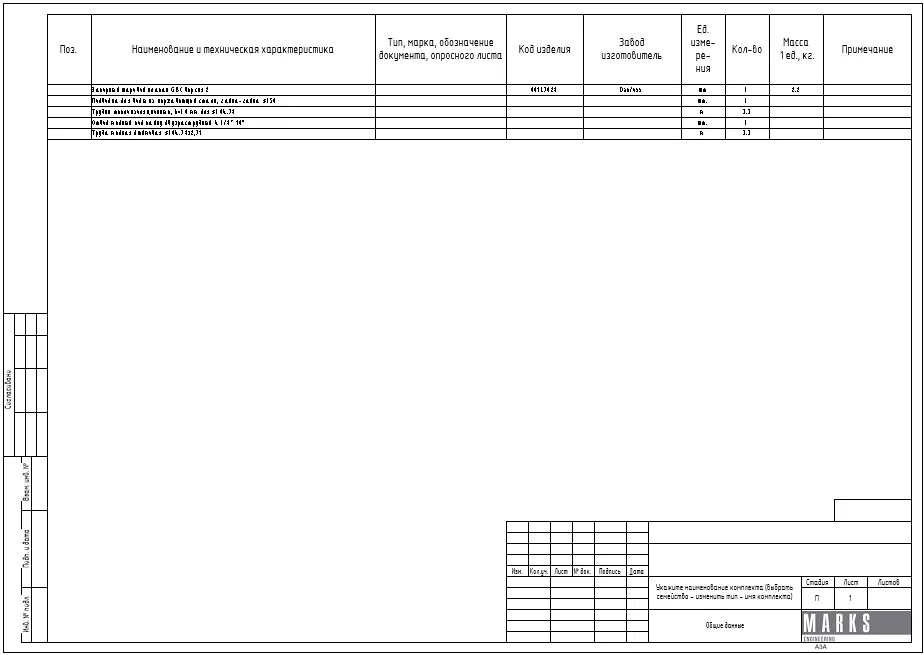

Таблица 12 - Спецификация арматуры воздуховодов


В данной спецификации при необходимости можно заполнить столбец «Группирование» для последующей сортировки в сводной спецификации материалов и оборудования. Данный параметр скрыт по умолчанию, но его можно включить.

Спецификация О_Воздуховоды

Таблица 13 - Спецификация воздуховоды

В данной спецификации при необходимости можно заполнить столбец «Группирование» для последующей сортировки в сводной спецификации материалов и оборудования. Данный параметр скрыт по умолчанию, но его можно включить.

При необходимости новое наименование можно сформировать в BIM2B – Updater Settings.

Длина может формироваться с запасом. Значение столбца «Количество» заполняется через Updater. Коэффициент запаса можно настроить в BIM2B – Updater Settings.

Спецификация О_Воздухораспределители

Таблица 14 - Спецификация воздухораспределители

В данной спецификации при необходимости можно заполнить столбец «Группирование» для последующей сортировки в сводной спецификации материалов и оборудования. Данный параметр скрыт по умолчанию, но его можно включить.

Данная категория элементов заполняется на основании значений общих параметров, содержащихся в семействах или каталогах типоразмеров.

Спецификация О_Гибкие воздуховоды

Таблица 15 - Спецификация гибкие воздуховоды

В данной спецификации при необходимости можно заполнить столбец «Группирование» для последующей сортировки в сводной спецификации материалов и оборудования. Данный параметр скрыт по умолчанию, но его можно включить.

При необходимости новое наименование можно сформировать в BIM2B – Updater Settings.

Длина может формироваться с запасом. Значение столбца «Количество» заполняется через Updater. Коэффициент запаса можно настроить в BIM2B – Updater Settings.

Спецификация О_Изоляция воздуховодов

Таблица 16 - Спецификация изоляция воздуховодов

В данной спецификации при необходимости можно заполнить столбец «Группирование» для последующей сортировки в сводной спецификации материалов и оборудования. Данный параметр скрыт по умолчанию, но его можно включить.

При необходимости новое наименование можно сформировать в BIM2B – Updater Settings.

Площадь может формироваться с запасом. Значение столбца «Количество» заполняется через Updater, с умножением на значение запаса. Коэффициент запаса можно настроить в BIM2B – Updater Settings.

Спецификация О_Оборудование механическое

Таблица 17 - Спецификация оборудование механическое

В данной спецификации при необходимости можно заполнить столбец «Группирование» для последующей сортировки в сводной спецификации материалов и оборудования. Данный параметр скрыт по умолчанию, но его можно включить.

Данная категория элементов заполняется на основании значений общих параметров, содержащихся в семействах или каталогах типоразмеров.

Специфиация О_Фасонные детали воздуховодов

Таблица 18 - Фасонные детали воздуховодов

В данной спецификации при необходимости можно заполнить столбец «Группирование» для последующей сортировки в сводной спецификации материалов и оборудования. Данный параметр скрыт по умолчанию, но его можно включить.

Данная категория элементов заполняется на основании значений общих параметров, содержащихся в семействах или каталогах типоразмеров.

2.6.2. Спецификации трубопроводных систем

В шаблоне преднастроены спецификации для элементов систем трубопроводов, Рис. 80 - Спецификация трубопроводов.

Рис. 80 - Спецификация трубопроводов

Спецификации оформлена согласно форме 1 ГОСТ 21.110-2013.

Спецификация О_Арматура трубопроводов

Таблица 19 - Арматура трубопроводов

В данной спецификации при необходимости можно заполнить столбец «Группирование» для последующей сортировки в сводной спецификации материалов и оборудования. Данный параметр скрыт по умолчанию, но его можно включить, Рис. 81 - ADSK_Группирование.

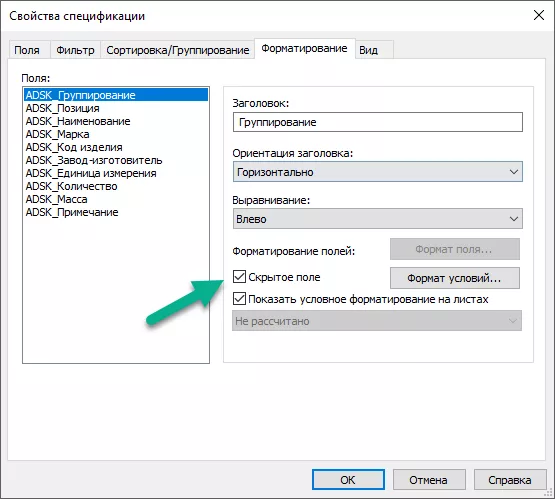

Рис. 81 - ADSK_Группирование

Данная категория элементов заполняется на основании значений общих параметров, содержащихся в семействах или каталогах типоразмеров.

Спецификация О_Гибкие трубы

Таблица 20 - Гибкие трубы

В данной спецификации при необходимости можно заполнить столбец «Группирование» для последующей сортировки в сводной спецификации материалов и оборудования. Данный параметр скрыт по умолчанию, но его можно включить.

При необходимости новое наименование можно сформировать в BIM2B – Updater Settings.

Длина может формироваться с запасом. Значение столбца «Количество» заполняется через Updater. Коэффициент запаса можно настроить в BIM2B – Updater Settings.

Спецификация О_Изоляция труб

Таблица 21 - Изоляция труб

В данной спецификации при необходимости можно заполнить столбец «Группирование» для последующей сортировки в сводной спецификации материалов и оборудования. Данный параметр скрыт по умолчанию, но его можно включить.

При необходимости новое наименование можно сформировать в BIM2B – Updater Settings.

Объем может формироваться с запасом. Значение столбца «Количество» заполняется через Updater, с умножением на значение запаса. Коэффициент запаса можно настроить в BIM2B – Updater Settings.

Спецификация О_Соединительные детали трубопроводов

Таблица 22 - Соединительные детали трубопроводов

В данной спецификации при необходимости можно заполнить столбец «Группирование» для последующей сортировки в сводной спецификации материалов и оборудования. Данный параметр скрыт по умолчанию, но его можно включить.

Данная категория элементов заполняется на основании значений общих параметров, содержащихся в семействах или каталогах типоразмеров.

Спецификация О_Трубопроводы

Таблица 23 - Трубопроводы

В данной спецификации при необходимости можно заполнить столбец «Группирование» для последующей сортировки в сводной спецификации материалов и оборудования. Данный параметр скрыт по умолчанию, но его можно включить.

При необходимости новое наименование можно сформировать в BIM2B – Updater Settings.

Длина может формироваться с запасом. Значение столбца «Количество» заполняется через Updater. Коэффициент запаса можно настроить в BIM2B – Updater Settings.

2.6.3. Сводная спецификация

Спецификация «О_Спецификация сводная» оформлена для размещения на листы и содержит 9 граф для отображения значений общих параметров, Рис. 82 - Сводная спецификация. По умолчанию в качестве группирования используется общий параметр «ADSK_Группирование». При необходимости набор и порядок сортировки\группирования можно изменить.

Для загружаемых семейств необходимо иметь заполненный параметр ADSK_Количество, для системных семейств и соединительных деталей воздуховодов это значение заполняется плагином.

Рис. 82 - Сводная спецификация
