10.9. Витражи и стеклянные перегородки, световые фонари
Требования к моделированию
Таблица 51
Инструмент моделирования |
Вертикальные элементы семейством категории «Стены» инструментом «Стена: Витраж» |
Элементы под наклоном системным семейством категории «Крыши» инструментом «Крыши: Наклонное остекление» |
Размещение дверей и створок в витражи осуществляется путем замены панелей на соответствующие семейства |
Допускается моделирование семейством категории «Окна» |

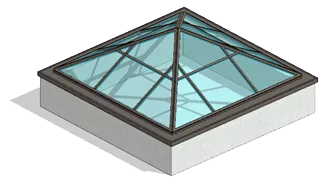

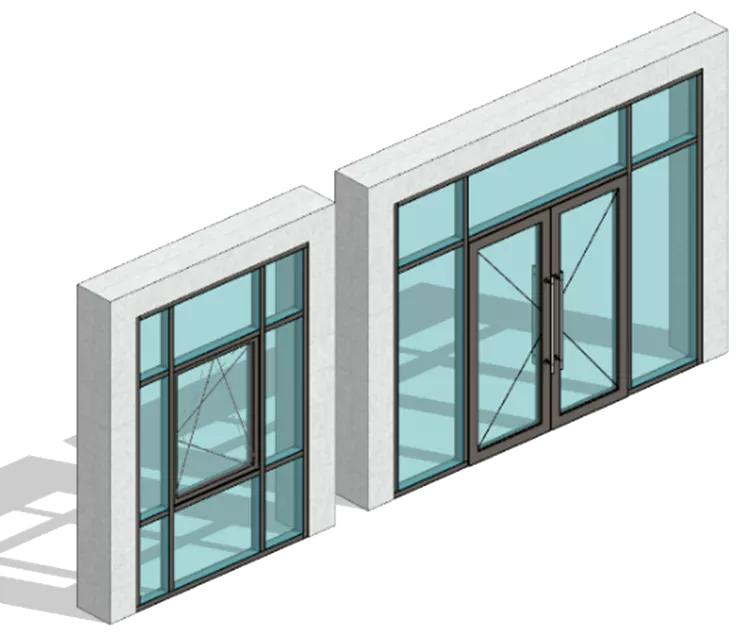

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Выполняется: • Условным графическим представлением в виде упрощенных эскизов. |
ПД |
Выполняется: • Трехмерная геометрия основной формы элементов на типовых и уникальных этажах. • Заполнение основных параметров, необходимых для идентификации элемента. |
|
ТД |
Выполняется: • Точная трехмерная геометрия элементов по всем типовым и уникальным этажам в объеме всего здания. • Заполнение параметров, необходимых для формирования сводной ведомости объемов работ. |
|
РД |
Выполняется: • Точная трехмерная геометрия элементов по всем типовым и уникальным этажам в объеме всего здания. • Заполнение всех параметров, необходимых для формирования спецификаций и ведомостей элементов в рабочей документации. |
|
Примечание |
Двери, оконные створки и решетки необходимо вставлять в витражи путем замены панели витража на дверь-панель, окно-панель и решетка-панель соответственно. |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Использование инструмента «Зеркало». |
Использование инструмента «Изменение ориентации стены». |
Требования к параметризации
Таблица 52
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
• |
• |
|||
Точные габариты |
• |
• |
||||
Условное расположение |
• |
• |
||||
Точное расположение |
• |
• |
||||
Внешний образ/вид |
• |
• |
• |
• |
||
Материалы2 |
• |
• |
• |
|||
Уровень проработки атрибутивной информации |
||||||
Размеры |
Площадь / MARKS_Размер_Площадь |
• |
• |
• |
7,5 м² |
|
Длина / ADSK_Размер_Длина |
• |
• |
• |
2500 мм |
||
Высота / ADSK_Размер_Высота / Неприсоединенная высота |
• |
• |
• |
3000 мм |
||
Идентификация |
Описание |
• |
• |
Витраж наружный, алюминиевый профиль, двухкамерный стеклопакет |
||
ADSK_Наименование |
• |
• |
РВПИ-15 |
|||
ADSK_Обозначение |
• |
• |
ГОСТ Р 59913-2021 |
|||
ADSK_Предел огнестойкости1 |
• |
• |
• |
EIW45 |
||
Маркировка |
ADSK_Марка |
• |
• |
К1 |
||
Ресурсы |
ADSK_Единица измерения1 |
• |
м³ |
|||
ADSK_Завод-изготовитель1 |
• |
Россия |
||||
Положение |
ADSK_Номер здания |
• |
• |
• |
Строение 1 |
|
ADSK_Этаж |
• |
• |
• |
3 |
||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
К1 |
||
MARKS_Подземная часть |
• |
• |
• |
Да/Нет |
||
Прочее |
ADSK_Комплект чертежей3 |
• |
АР1 |
|||
1 - Заполняется только у элементов, для которых явное указание требуется, согласно проектным решениям.
2 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
