16.1. Требования к результатам моделирования. Требования к файлам
16.1.1. Общие требования
Передаваемые файлы должны быть:
- Скоординированы друг с другом;
- Графически и информационно наполнены для данного этапа;
- Очищены от неиспользуемой информации.
Модели, предназначенные к выгрузке, должны проверяться согласно пунктам чек-
листа приведенного в Таблица 79.
Таблица 79 – Чек лист
№ п.п. |
Пункты проверки |
Оценка |
Комментарий |
|
Да |
Нет |
|||
Пространственное положение и геометрические параметры |
||||
Координаты модели соответствуют системе координат проекта |
||||
Элементы модели соответствуют требованиям LOD G |
||||
Отсутствуют дублированные и наложенные элементы |
||||
Данные |
||||
Структура папок проекта соответствует стандарту |
||||
Элементы модели соответствуют требованиям LOD G (детализация) и LOEi (атрибуты) |
||||
Видимость остальных не выгружаемых моделей отключена |
||||
Наименования соответствуют правилу наименования |
||||
Подготовка модели к выгрузке |
||||
Файлы очищены от неиспользуемых компонентов модели |
||||
Видимость остальных не выгружаемых моделей отключена |
||||
Модель содержит настроенный 3D вид для экспорта в Navisworks с названием «Navisworks» |
||||
Объем файла не более 500 Мб |
||||
3D-координация |
||||
Отсутствуют коллизии со смежными разделами |
||||
- По результатам проверки формируется отчет.
16.1.2. Требования к базе Robur
Передаваемая база с моделью должна соответствовать следующим требованиям:
- Должна содержать конфигурации слоев (если эти конфигурации используются);
- Содержит документацию (оформленные чертежи в формате dwg или dwp и pdf);
- Содержит конфигурацию моделей (с видимостью моделей для экспорта в smdx и ifc);
- Содержит ведомость объемов работ;
- Удалены все неиспользуемые материалы в структуре проекта;
- Удалены все элементы, выходящие за пределы границ проектирования объекта.
16.1.3. Требования к моделям Autodesk Civil 3D
Передаваемые модели должны соответствовать следующим требованиям:
- Модели отсоединены от файла-хранилища с сохранением рабочих наборов.
- Модели содержат документацию;
- Модели содержат виды для экспорта;
- Модели содержат проверочные спецификации;
- Модели содержат в себе настроенные виды с элементами для расчета ТЭП (планы зонирования, 3D строительного объема и т.д.);
- Удалены рабочие виды/спецификации/листы, неиспользуемые для оформления документации, экспорта или проверки моделей;

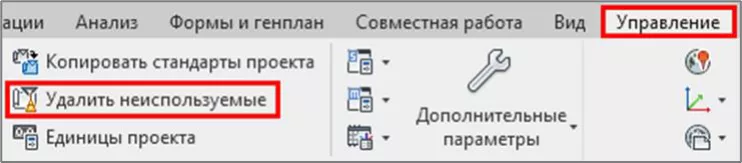

- Удалены неиспользуемые семейства и материалы;
- Удалены неиспользуемые варианты конструкций;
- Удалены элементы, находящиеся за пределами основного объема.
16.1.4. Требования к моделям Navisworks (NWD)
Передаваемые модели должны соответствовать следующим требованиям:
- Сборка NWD должна включать в себя все модели всех разделов, разрабатываемых в рамках договора;
- В сборке должны быть удалены все точки съемки;
- Загружены и адаптированы поисковые наборы;
- Выполнены проверки на коллизии.
Примечание: шаблон сборки в формате NWF предоставляется Заказчиком. Шаблон
содержит в себе поисковые наборы и проверки на коллизии. В связи со спецификой
проекта шаблон может быть адаптирован по согласованию обеих сторон.
Экспорт файлов формата NWC должен осуществляться со следующими настройками.
16.1.5. Требования к моделям IFC
Передаваемые модели должны соответствовать следующим требованиям:
- Структура файлов должна соответствовать формату IFC 4х1;
- Координаты файлов должны быть согласованы со сборкой;
- Все параметры, необходимые для заполнения на данной стадии, должны быть сгруппированы.
