10.18. Плинтус
Требования к моделированию
Таблица 69
Инструмент моделирования |
Системное семейство категории «Ограждения» инструментом «Ограждение», либо «Стена» |

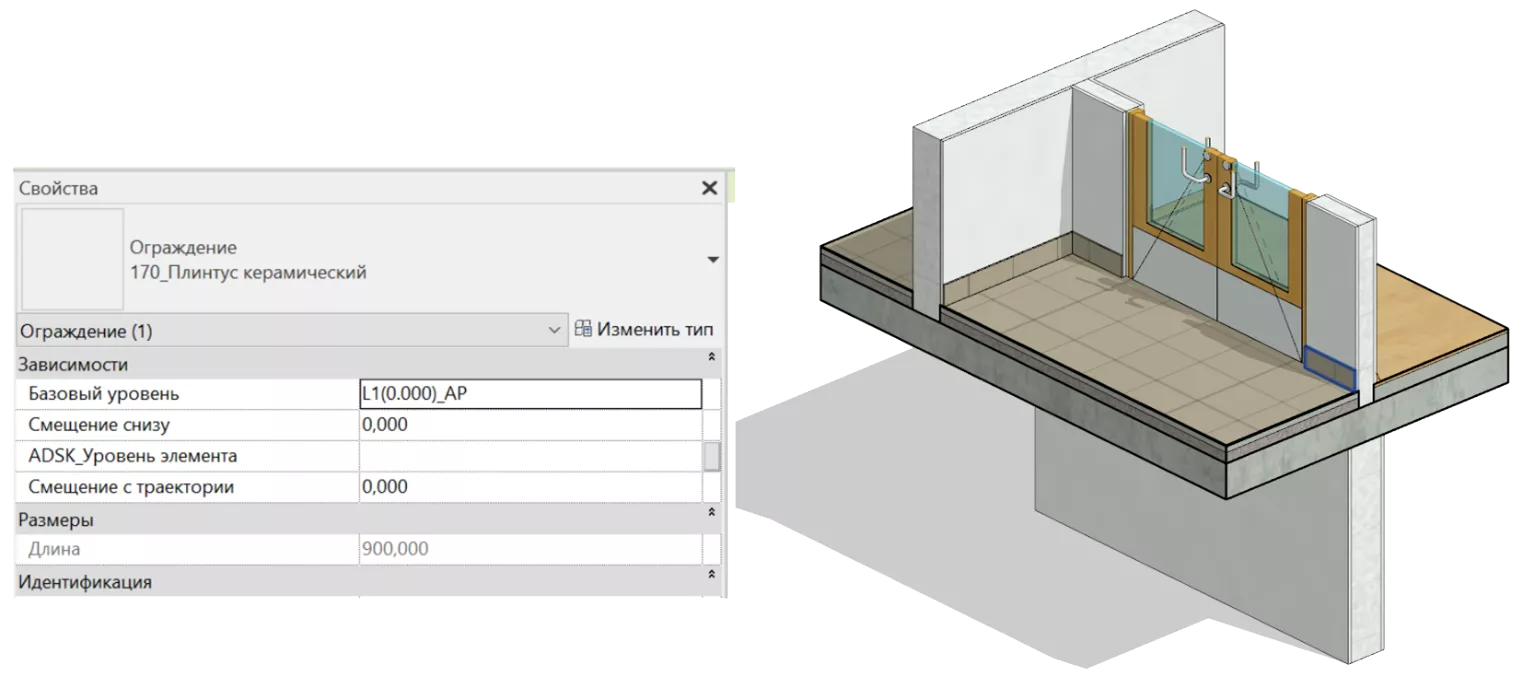

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Не моделируется |
ПД |
||
ТД |
||
РД |
Выполняется: • Моделирование отдельными элементами в точном расположении и габаритах каждого помещения типовых и уникальных этажей в объеме всего здания. • Заполнение всех параметров, необходимых для формирования спецификаций и ведомостей элементов в рабочей документации. |
|
Примечание |
- |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Требования к параметризации
Таблица 70
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
• |
||||
Точные габариты |
• |
|||||
Условное расположение |
• |
|||||
Точное расположение |
• |
|||||
Внешний образ/вид |
• |
|||||
Материалы2 |
• |
|||||
Уровень проработки атрибутивной информации |
||||||
Размеры |
Длина / ADSK_Размер_Длина |
• |
2000 мм |
|||
Идентификация |
Описание |
• |
Плинтус ПВХ |
|||
MARKS_Состав конструкции |
• |
Плинтус ПВХ |
||||
Маркировка |
ADSK_Марка |
• |
ПЛ-1 |
|||
ADSK_Код изделия1 |
• |
Арт.423 |
||||
Ресурсы |
ADSK_Количество |
• |
||||
ADSK_Единица измерения1 |
• |
м.п. |
||||
ADSK_Завод-изготовитель1 |
• |
Россия |
||||
Положение |
ADSK_Номер здания |
• |
Строение 1 |
|||
ADSK_Этаж |
• |
3 |
||||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
К1 |
||||
MARKS_Подземная часть |
• |
Да/Нет |
||||
Прочее |
ADSK_Комплект чертежей3 |
• |
АР1 |
|||
1 - Заполняется только у элементов, для которых явное указание требуется, согласно проектным решениям.
2 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
