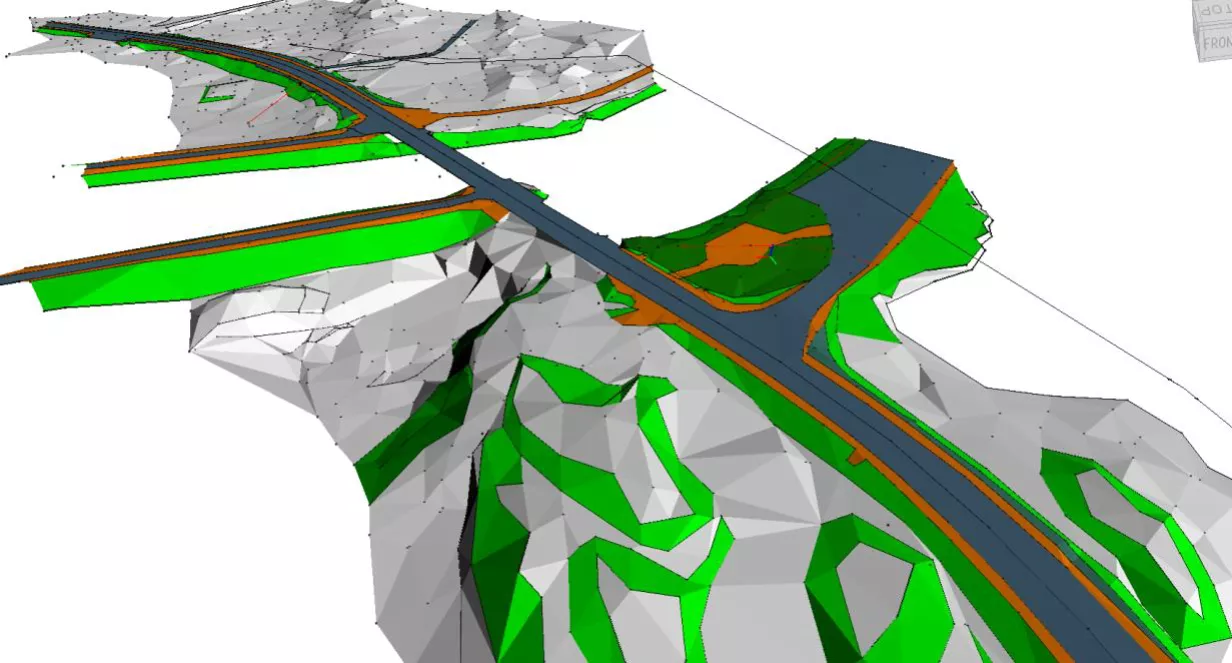

10.1. Требование к цифровой модели рельефа

Требования к моделированию

• Модель рельефа должна выполняться в Топоматик Robur в отдельном файле модели;
• Модель должна иметь единую систему координат с проектируемым объектом (см. раздел 4.3);
• Все объекты должны быть зонированы структурными линиями: проезжие части, тротуары, газоны и т.д.

• При разработке модели рельефа в Топоматик Robur следует выполнять следующие требования:

1. Модель поверхности создается на основе шаблона;
2. Все точки поверхности должны иметь свой семантический код;
3. Точки поверхности, принадлежащие к объектам, должны быть соединены ограничивающими структурными линиями;
4. Структурные линии дорог должны состыковываться в местах примыканий. Не допускаются разрывы на протяжении однотипных участков. Разрывы допускаются для линий, обозначающих кромку проезжей части и бровку обочины в местах пересечений и примыканий;
5. ЦМР формируется по точкам поверхности и структурным линиям методом триангуляции;
6. Треугольники, принадлежащие объектам, должны быть объединены в участки в зависимости от принадлежности.

Запрещенные действия

• Изменение отметок рельефа, полученных в и сходном файле от изыскателей


10.2. Требования к цифровой модели ситуации

Требования к моделированию

• Модель ситуации должна выполняться в Топоматик Robur в отдельном файле модели или в одном файле с моделью рельефа;
• Модель должна иметь единую систему координат с проектируемым объектом;
• В качестве основы цифровой поверхности, необходимо использовать существующую ЦМР;

• Модель включает в себя:

1. Существующее внешние сети;
2. Границы площадных объектов;
3. Существующие искусственные сооружения.

• Границы площадных объектов создаются при помощи структурных линий.

Запрещенные действия

• Изменение границ объектов;
• Добавление всех объектов в один слой.

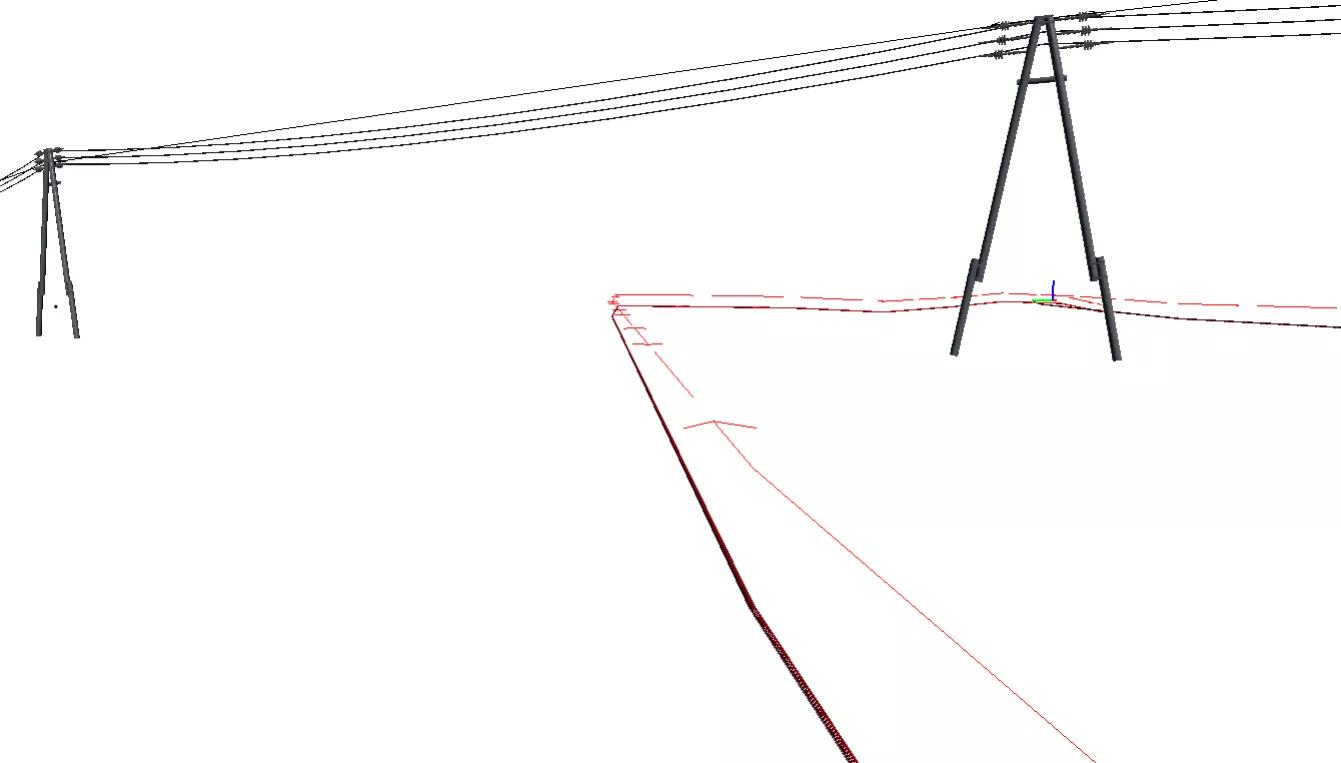

10.2.1. Требования к цифровой модели внешних инженерных сетей

• Каждый точечный объект по оси коммуникации представляет из себя узел и имеет не менее 2 (двух) отметок (отметка верха коммуникации (трубы, провода или кабеля) и отметка земли);
• Расстояние между точечными объектами регламентируется соответствующими правилами для геодезической съемки соответствующего масштаба ГКИНП-02-033-82;

• Каждый линейный объект представляет из себя сегмент, имеющий 2 (два) или более точечных объекта;
• Сегменты (линейные объекты) разделяются узловыми точками;
• Узловая точка создается в случае:

1. Поворота коммуникации в горизонтальной или вертикальной плоскости (изменение уклона);
2. Смены материала или диаметра коммуникации;
3. Наличия точки опоры коммуникации на поверхности;
4. Является точкой подключения к зданию (сооружению) или к другой коммуникации;
5. Является точкой входа (выхода) трубопровода в (из) колодца (камеры).

• Детализация существующих наружных коммуникаций не превышает LOD G 100;
• В случае отсутствия отметок существующих наружных коммуникаций на ситуационном плане, они моделируются по минимальным значениям глубины заложения или превышения над уровнем поверхности земли.

Запрещенные действия

• Изменение характерных отметок наружных коммуникаций, полученных в исходном файле от изыскателей;
• Изменение границ объектов;
• Добавление всех объектов в один слой.
