10.24. Паркинг
Требования к моделированию
Таблица 81
Инструмент моделирования |
При размещении машиномест необходимо использовать семейства категории «Парковка» или предоставляемые заказчиком. |

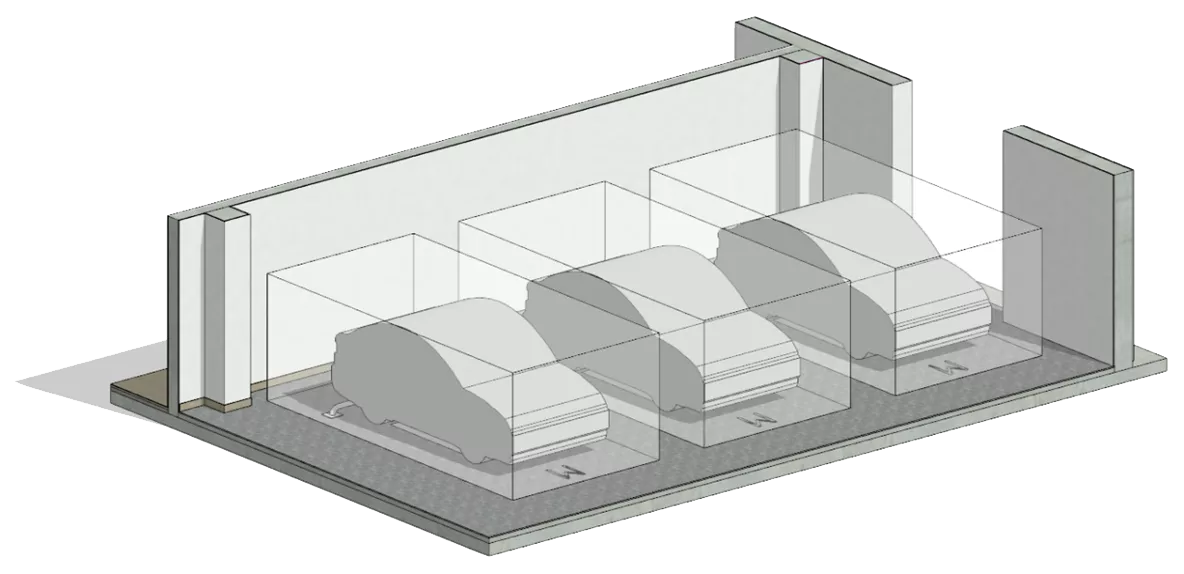

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Моделируется в условном расположении и условных габаритах. |
ПД |
Выполняется: • Моделирование в точных габаритах и точном расположении в объеме всех помещений для машиномест паркинга. • Заполнение основных параметров, необходимых для идентификации элемента. |
|
ТД |
Выполняется: • Моделирование в точных габаритах и точном расположении в объеме всех помещений для машиномест паркинга. • Заполнение параметров, необходимых для формирования сводной ведомости объемов работ. |
|
РД |
Выполняется: • Моделирование отдельными элементами в точных габаритах и точном расположении в объеме всех помещений для машиномест паркинга. • Заполнение всех параметров, необходимых для формирования спецификаций и ведомостей элементов в рабочей документации. |
|
Примечание |
Для корректного подсчета площади парковочных мест непрямоугольной формы зоны машиномест моделируются контекстными семействами (модель в контексте). В стандартном семействе парковочного места отключается габаритный параллелепипед. |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Требования к параметризации
Таблица 82
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
• |
||||
Точные габариты |
• |
• |
• |
|||
Условное расположение |
• |
|||||
Точное расположение |
• |
• |
• |
|||
Внешний образ/вид |
• |
• |
• |
• |
||
Уровень проработки атрибутивной информации |
||||||
Размеры |
Площадь / MARKS_Размер_Площадь |
• |
• |
• |
• |
13,25 м2 |
Длина / ADSK_Размер_Длина |
• |
• |
• |
• |
5300 мм |
|
Высота / ADSK_Размер_Высота |
• |
• |
• |
• |
2200 мм |
|
Идентификация |
Описание |
• |
• |
• |
• |
Машиноместо |
Маркировка |
ADSK_Марка2 |
• |
• |
• |
• |
101 |
Положение |
ADSK_Номер здания |
• |
• |
• |
Строение 1 |
|
ADSK_Этаж |
• |
• |
• |
3 |
||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
К1 |
||
MARKS_Подземная часть |
• |
• |
• |
Да/Нет |
||
Прочее |
ADSK_Комплект чертежей3 |
• |
АР1 |
|||
1 - Заполняется только у элементов, для которых явное указание требуется, согласно проектным решениям.
2 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
