Армирование

0
Открытие менеджера арматуры

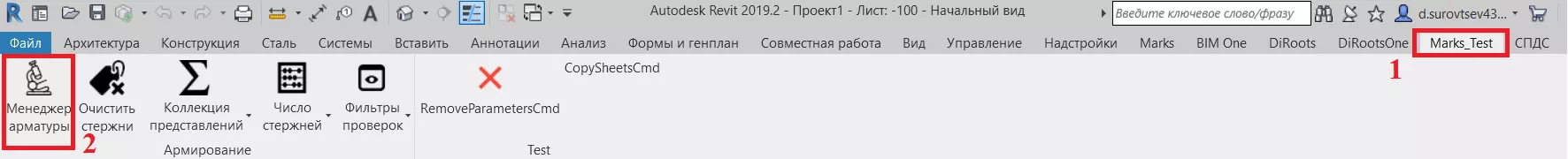

1. Для того чтобы начать работу с менеджером арматуры необходимо найти на ленте вкладку «Marks» и в инструментах, на текущей вкладке ленты, кликом правой кнопкой мыши выбрать «Менеджер арматуры».

Рис. 1

2. После клика на экране должно открыться окно менеджера арматуры

Рис. 2

Описание функционала кнопок менеджера арматуры

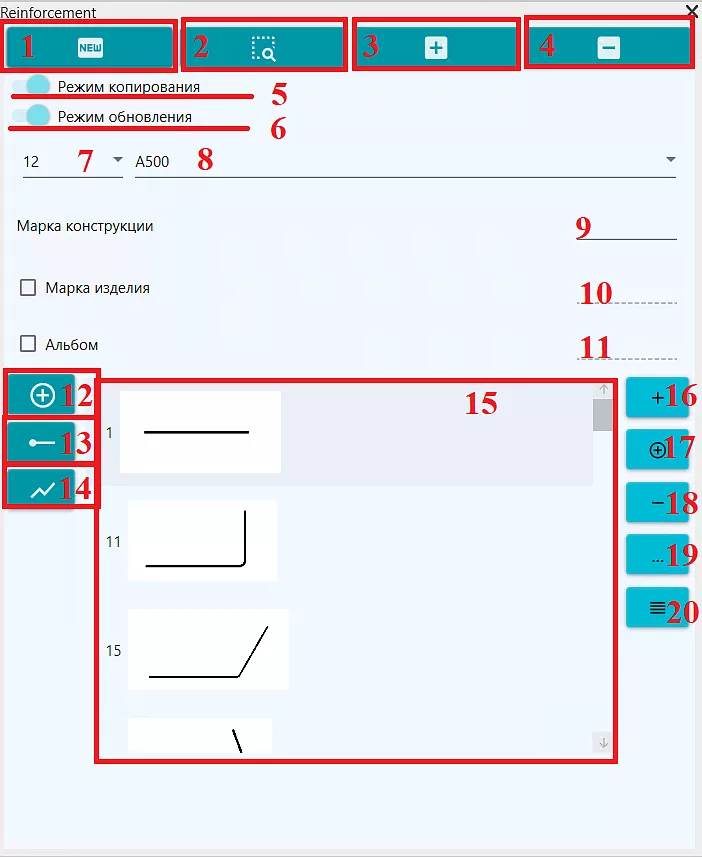

Рассмотрим подробнее окно менеджера арматуры:

1 – Создание нового элемента

2 – Выбор элемента (Показывает Id всех элементов, входящих в коллекцию)

3 – Добавление элемента в коллекцию

4 – Исключение элементов из коллекции

5 – Включение режима копирования (Рассмотрим дальше)

6 – Включение режима обновления (Рассмотрим дальше)

7 – Выбор диаметра арматуры

8 – Выбор класса арматуры

9 – Заполнение параметра MARKS_Марка конструкции (арм)

10 – Заполнение параметра MARKS_Марка сборки

11 – Заполнение параметра MARKS_Раздел

12 – Создание представления стержня в виде точки

13 – Создание представления стержня в виде стержня

14 – Создание представления стержня в виде формы

15 – Окно выбора вида арматурного стержня

16 – Создание зоны армирования

17 – Создание зоны фоновой арматуры

18 – Создание линии распределения

19 – Создание массива точек

20 – Создание массива линий


Рис. 3

Работа с менеджером арматуры

Рассмотрим работу менеджера арматуры на примере создания отдельного стержня. Поставим в плане Г – образный стержень, для этого:

1. Нажимаем на кнопку New (1).

2. В графе 7 и 8 выбираем диаметр и класс арматуры.

3. Заполняем поля 9, 10, 11 для записи в создаваемый стержень нужных значений параметров.

4. Выбираем из списка 15 форму арматурного стержня которую хотим поставить.

5. Выбираем режим работы 5, если каждый новый стержень – это отдельное представление, 6 – если необходимо заполнять параметры, заданные в пункте 3.

6. Выбираем представление стержня 14 в виде формы.

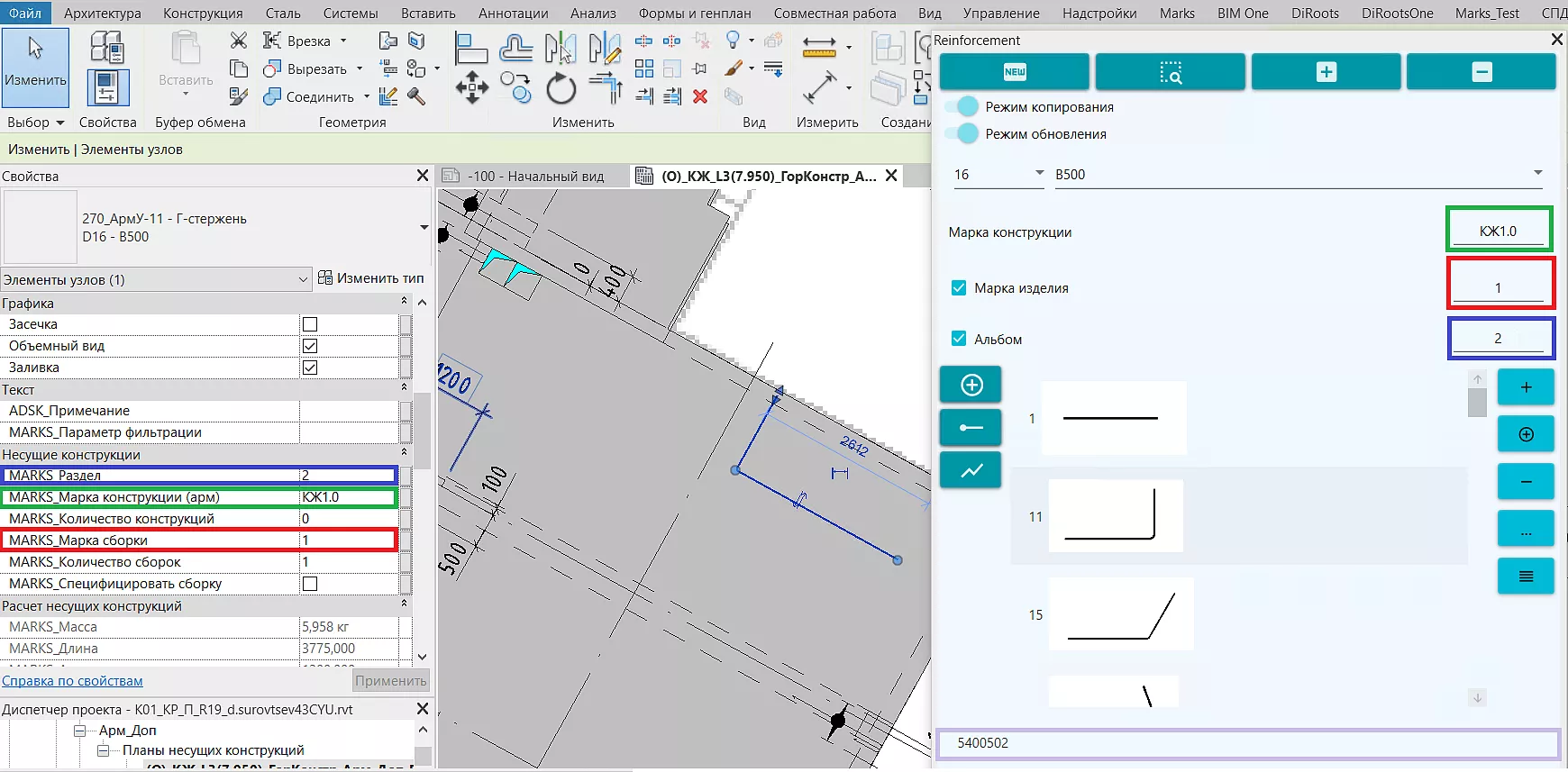

7. Переходим в область моделирования и вычерчиваем стержень.

Рис. 4

Г-шка появилась в плане, параметры заполнились.

Создание коллекции

Данный стержень должен отображаться на разрезах.

Для того чтобы позиции в спецификации не дублировались необходимо добавить созданный на разрезе стержень в коллекцию к уже имеющейся Г-шке.

1. Создаем стержень с представлением в виде точки по аналогии с предыдущим.

2. После создания представления в виде точки проверяем, то что это два разных стержня. Кликаем на 2, далее в области модели на первый стержень.

3. В менеджере арматуры внизу появилось поле с Id элемента.

Выбрав поочередно 2 стержня, видим, что Id разные, значит это 2 независимых друг от друга элемента.

Рис. 5

Рис. 6

4. Объединяем стержни:

1 – Кликаем на 3 «Добавить элемент в коллекцию»

2 – В поле модели выбираем объединяемые стержни

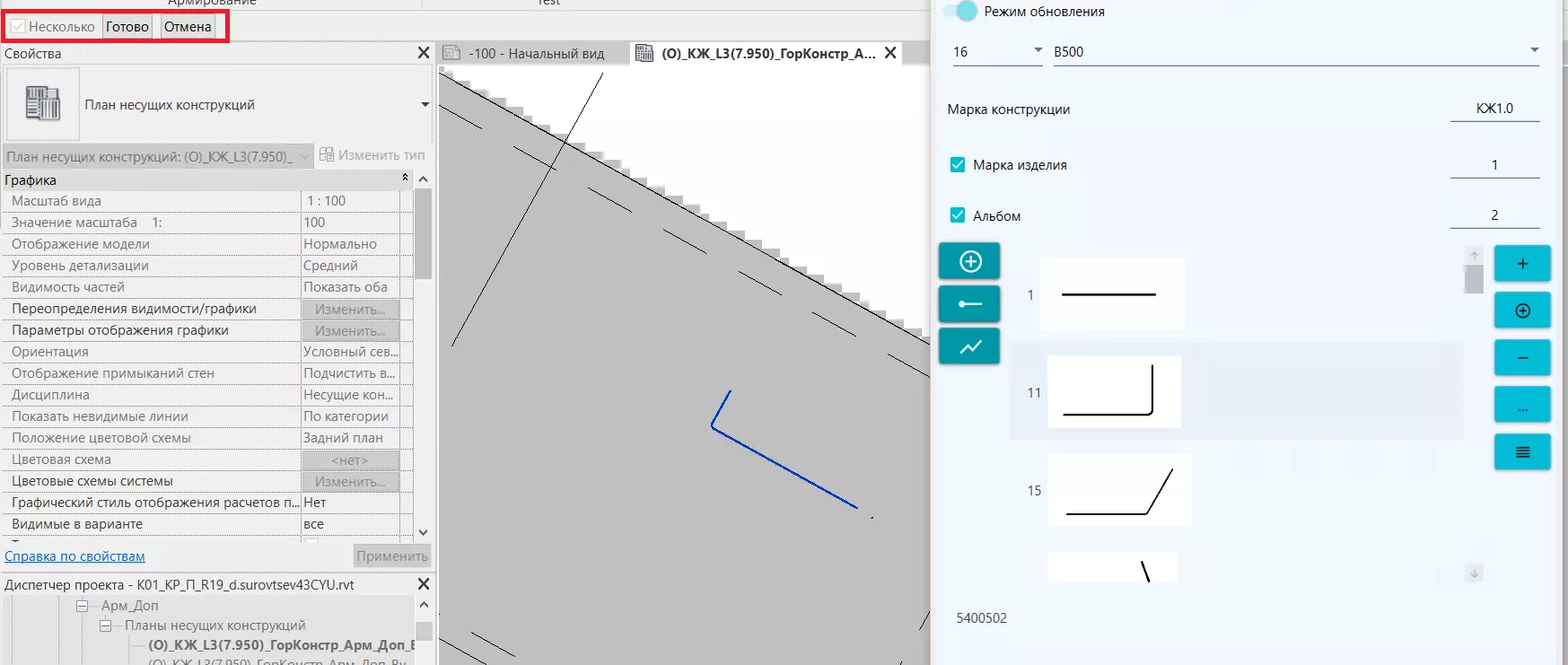

3 – На панели параметров жмем «Готово»

Рис. 7

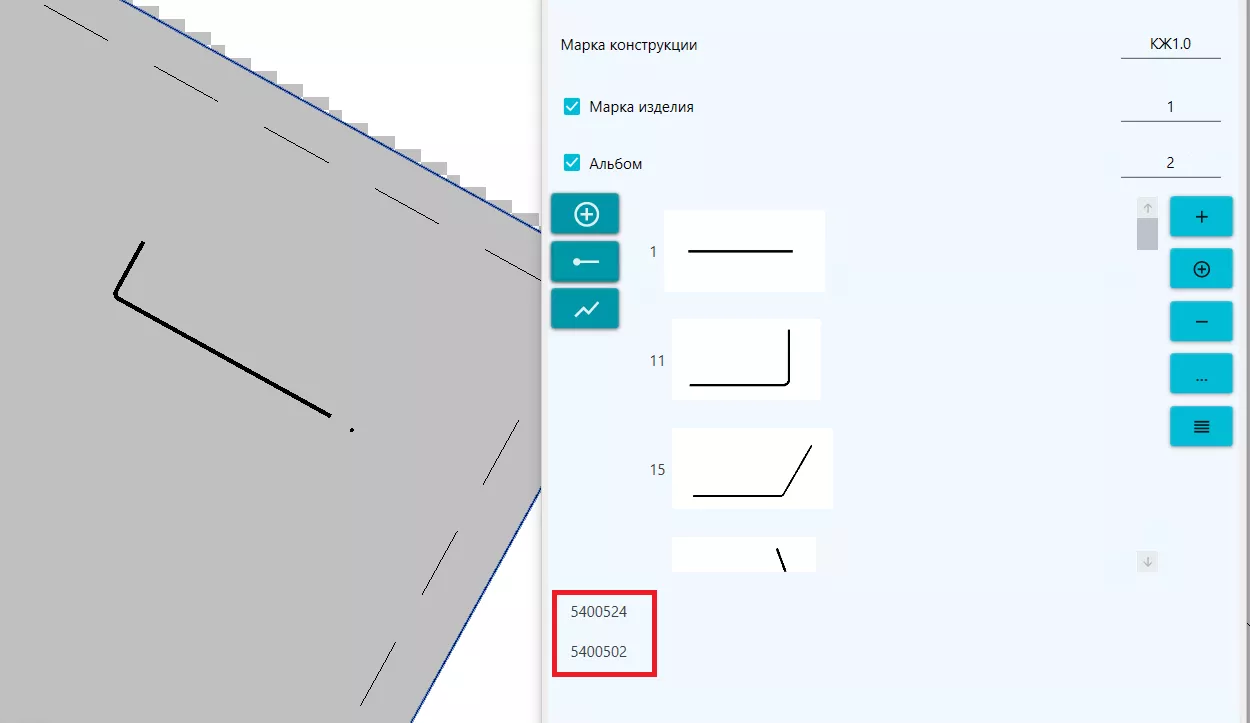

После данных операций при выборе элемента в менеджере арматуры отображаются два Id.

Рис. 8

Это значит, что элементы объединены. Аналогичным образом работает кнопка «Исключение элементов из коллекции» - 4.
