Проверка семейств

Назад
Содержание

Проверка семейств

0
Порядок действий

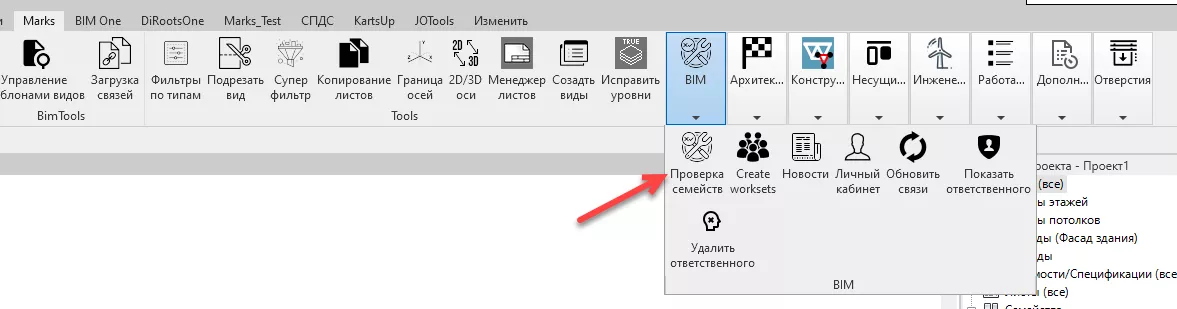

Запустите плагин из панели Marks/BIM/Проверка семейств см. Рис. 1.

Рис. 1

Выбор папок

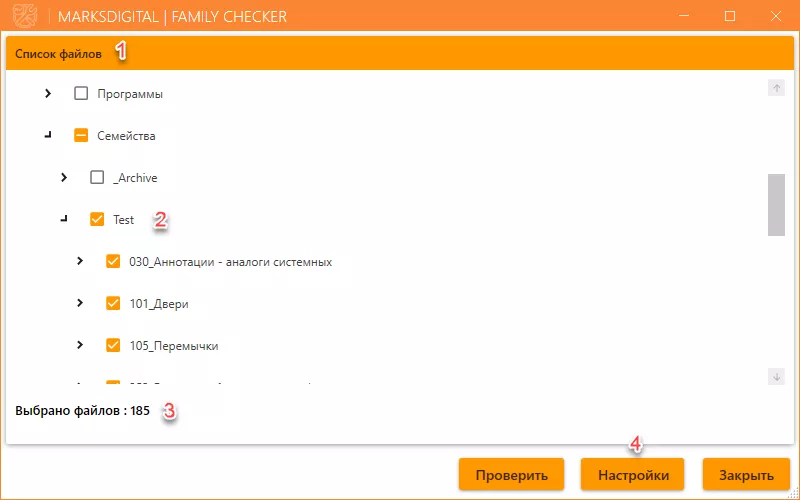

После запуска плагина открывается главная страница, см. Рис. 2

Рис. 2

1. Дерево файлов. Позволяет выбрать файлы и каталоги для обработки. Каталоги, которые не содержат внутри себя семейств Revit или подкаталогов после разворачивания блокируются. При активации каталога все файлы находящиеся внутри него выбираются для проверки.

2. Выбранный каталог. При активации каталога все файлы находящиеся внутри него выбираются для проверки.

3. Число выбранных фалов. При выборе одного и более файлов для проверки становится доступной кнопка Проверить.

4. Настройки. Открывает страницу настройки проверок

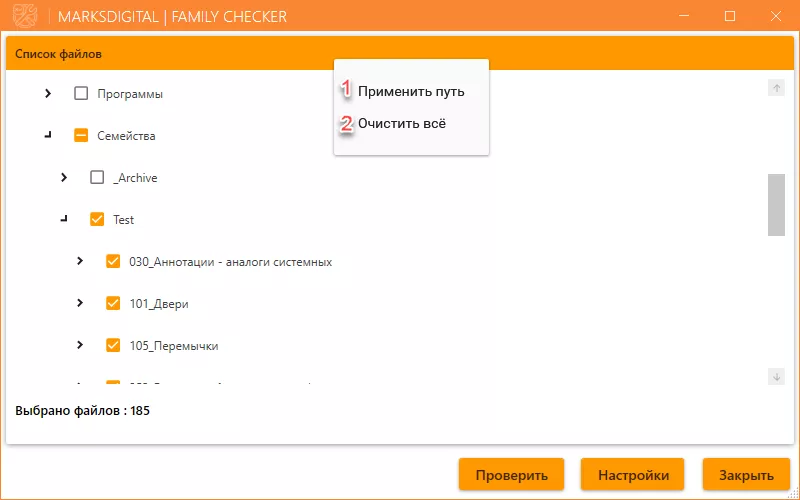

Для открытия контекстного меню дерева файлов кликните правой кнопкой мыши в области дерева, см. Рис. 3

Рис. 3

1. Применить путь. Позволяет выбрать все файлы в каталоге, который ранее был скопирован в буфер обмена.

2. Очистить всё. Позволяется снять выделение со всех ранее выбранных файлов и каталогов.

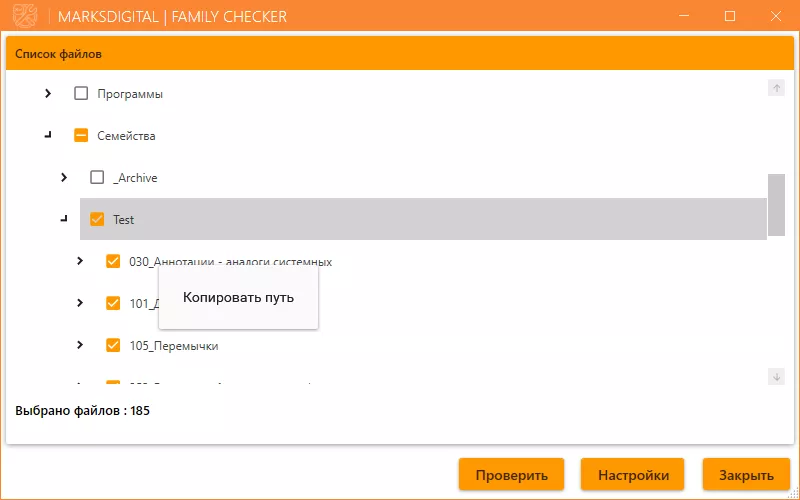

Для открытия контекстного меню каталога кликните правой кнопкой мыши в области имени нужного каталога, или файла, см. Рис. 4. При этом появится возможность скопировать адрес данного каталога, или файла в буфер обмена.

Рис. 4

Выбор проверок

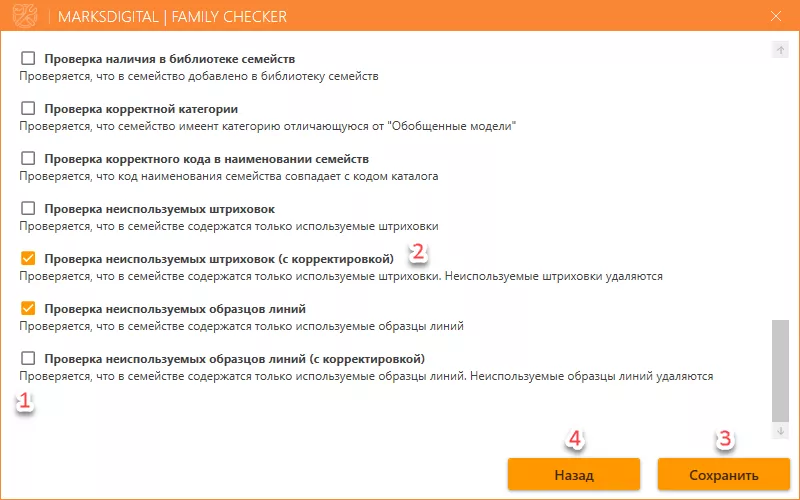

Страница настройки проверок содержит список проверок с описанием, см. Рис. 5.

Рис. 5

1. Выбор необходимых проверок.

2. Проверки, изменяющие исходные файлы обозначены названием «с корректировкой», при выборе выводят диалоговое окно с напоминанием.

3. Для того чтобы применить выбор нажмите «Сохранить». Плагин сохранит список проверок и перейдёт на главную страницу.

4. Для отмены выбора нажмите «Назад». Плагин перейдет на главную страницу без изменений.

После того как выбрана хотя бы одна проверка, станет доступной кнопка «Проверить».

Результат работы

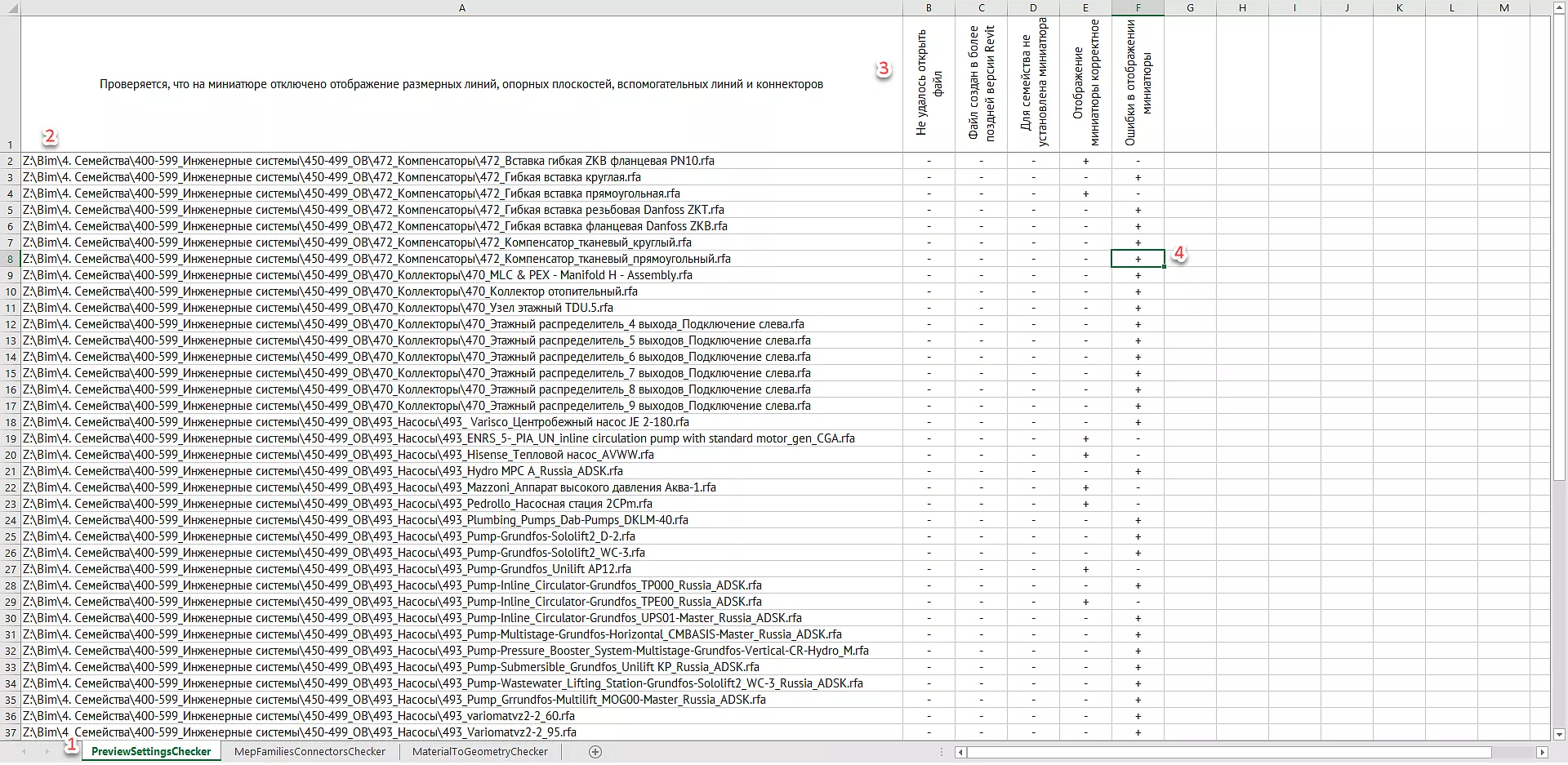

После выполнения всех проверок будет сгенерирован файл excel см. Рис. 6. Файл содержит главную вкладку, на которой находится информация о прохождении каждой проверки, и вкладки с проверками, в которых содержится подробный отчет.

Рис. 6

1. Каждая проверка расположена в отдельной вкладке.

2. В строках расположены проверяемые семейства (полный путь к файлу)

3. В столбцах расположены условия проверок.

4. На пересечении каждой строки и столбца проставлен «+», если данное условие выполняется для данного семейства, и «-» - если не выполняется.
