10.19. Потолки
Требования к моделированию
Таблица 71
Инструмент моделирования |
Системное семейство категории «Потолки» инструментом «Потолок». |
Для вертикальных элементов допускается моделирование категорией «Стена» |
Допустимо использование системного семейства категории «Перекрытия» инструментом «Перекрытие: архитектурное». |

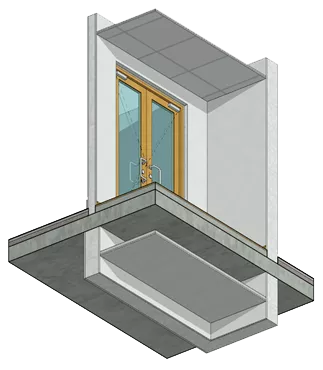

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Моделируется условно. |
ПД |
Выполняется: • Точная трёхмерная геометрия основной формы элементов в габаритах каждого помещения типовых и уникальных этажей. • Заполнение основных параметров, необходимых для идентификации элемента. |
|
ТД |
Выполняется: • Моделирование отдельными элементами в точном расположении и габаритах каждого помещения типовых и уникальных этажей в объеме всего здания. • Заполнение параметров, необходимых для формирования сводной ведомости объемов работ. |
|
РД |
Выполняется: • Моделирование отдельными элементами в точном расположении и габаритах каждого помещения типовых и уникальных этажей в объеме всего здания. • Заполнение всех параметров, необходимых для формирования спецификаций и ведомостей элементов в рабочей документации. |
|
Примечание |
Потолки моделируются отдельно от несущего перекрытия. |
Потолки моделируются отдельно для каждого помещения. |
Всем слоям должна быть назначена корректная функция. |
Допускается моделирование потолков одним контуром в нескольких помещениях на этапе разработки Концепции. |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Некорректное использование функций слоев. |
Требования к параметризации
Таблица 72
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
• |
||||
Точные габариты |
• |
• |
• |
|||
Условное расположение |
• |
|||||
Точное расположение |
• |
• |
• |
|||
Внешний образ/вид |
• |
• |
• |
|||
Материалы2 |
• |
• |
||||
Уровень проработки атрибутивной информации |
||||||
Размеры |
Площадь / MARKS_Размер_Площадь |
• |
• |
20,0 м² |
||
Толщина / ADSK_Размер_Толщина |
• |
• |
62,5 мм |
|||
Идентификация |
Описание |
• |
• |
Потолок подвесной из ГКЛ |
||
MARKS_Состав конструкции |
• |
• |
1. Подсистема – 50 мм 2. ГКЛ лист − 12,5 мм |
|||
Маркировка |
ADSK_Марка |
• |
• |
ПТ-1 |
||
Ресурсы |
ADSK_Единица измерения |
• |
м² |
|||
ADSK_Завод-изготовитель1 |
• |
Россия |
||||
Положение |
ADSK_Номер здания |
• |
• |
• |
Строение 1 |
|
ADSK_Этаж |
• |
• |
• |
3 |
||
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
К1 |
||
MARKS_Подземная часть |
• |
• |
• |
Да/Нет |
||
Прочее |
ADSK_Комплект чертежей3 |
• |
АР1 |
|||
1 - Заполняется только у элементов, для которых явное указание требуется, согласно проектным решениям.
2 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
