11.5. Водоотводы
Требования к моделированию
- Конструкция водоотводных сооружений моделируется через вкладку «Поперечник» - «Левый кювет…/Правый кювет…»;
- Предварительно для моделирования водоотводных сооружений, необходимо создать откосы насыпи/выемки и продольный профиль по водоотводам;
- Конструкция водоотводных сооружений может быть замоделирована как готовыми конструкциями «Лоток», «Лоток_MARKS», «Нагорная канава», «Дренаж», так и базовыми стандартными функциями «Узел», «Контур»

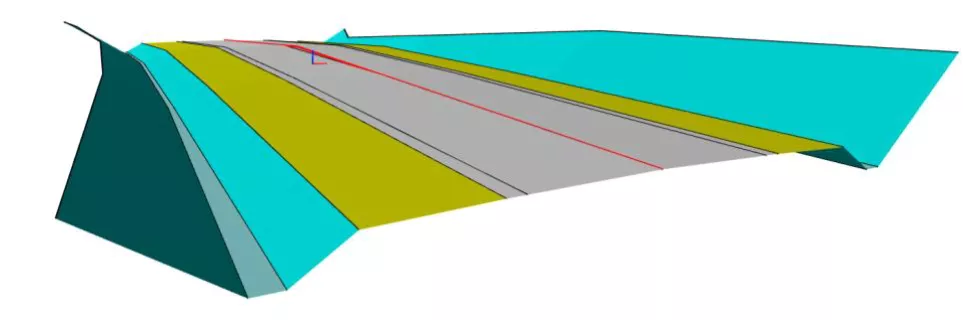

Требования к параметризации укрепления кюветов, водоотводных канав
Таблица 48 – Параметры водоотводов
Концепция |
Стадия П |
Стадия Р |
Пример заполнения |
|||
Этап 1 |
Этап 2-3 |
|||||
LOD G |
Условные габариты |
+ |
- |
- |
- |
|
Точные габариты |
- |
+ |
+ |
+ |
||
Условное расположение |
+ |
- |
- |
- |
||
Точное расположение |
- |
+ |
+ |
+ |
||
Внешний образ/вид
|
- |
+ |
+ |
+ |
||
LOEi |
КСИ код класса |
- |
- |
+ |
+ |
UMJ |
КСИ Наименование класса |
- |
- |
+ |
+ |
бетонное покрытие |
|
КСИ класс строительной информации |
- |
- |
+ |
+ |
Com |
|
Код элемента по классификатору |
- |
- |
+ |
+ |
ЭЛ 10 40 70 |
|
Код материала |
- |
- |
+ |
+ |
СТ 00 10 |
|
Описание по классификатору |
- |
- |
+ |
+ |
Кювет |
|
Материал |
- |
- |
+ |
+ |
Бетон B15 F150 W6 |
|
Толщина |
- |
- |
+ |
+ |
0.080 |
|
Площадь |
- |
- |
+ |
+ |
94.48 |
|
Участок дороги между пикетами |
- |
- |
+ |
+ |
0+00.00- 1+00.00 |
|

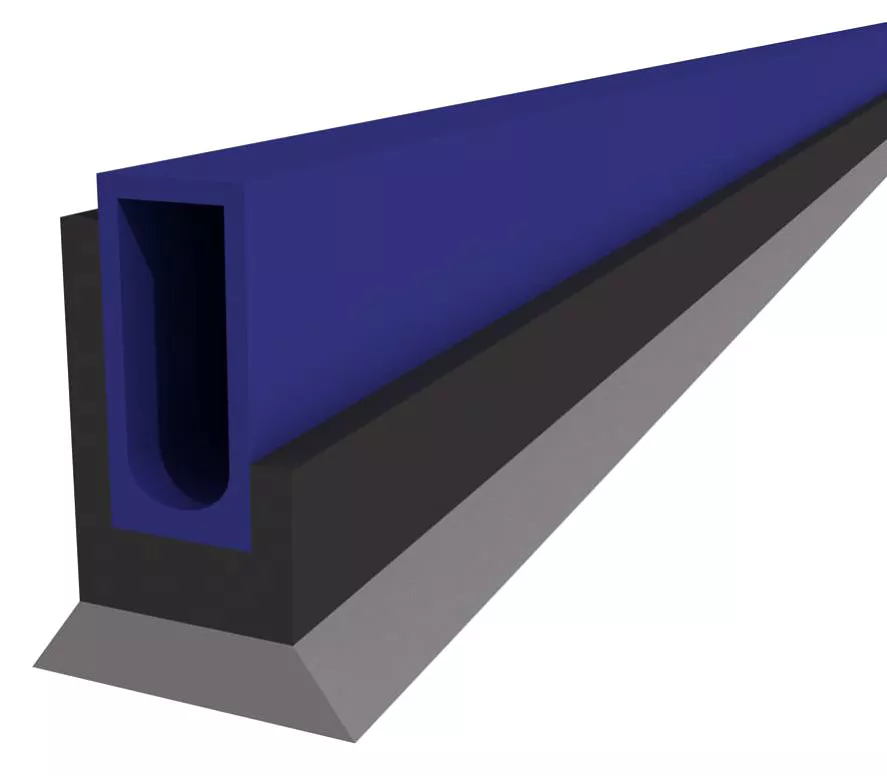

Требования к параметризации лотка
Таблица 49 – Параметры лотков
Концепция |
Стадия П |
Стадия Р |
Пример заполнения |
|||
Этап 1 |
Этап 2-3 |
|||||
LOD G |
Условные габариты |
+ |
- |
- |
- |
|
Точные габариты |
- |
+ |
+ |
+ |
||
Условное расположение |
- |
- |
- |
- |
||
Точное расположение |
- |
+ |
+ |
+ |
||
Внешний образ/вид
|
- |
+ |
+ |
+ |
||
LOEi |
Границы участка |
- |
- |
+ |
+ |
0+00.00- 1+00.00 |
ГОСТ(СТО) |
- |
- |
+ |
+ |
ГОСТ 59611-21 |
|
КСИ Код класса |
- |
- |
+ |
+ |
WMB |
|
КСИ Наименование класса |
- |
- |
+ |
+ |
водосточный желоб |
|
КСИ Класс строительной информации |
- |
- |
+ |
+ |
Com |
|
Марка |
- |
- |
+ |
+ |
ЛВ-10.14.13-Б |
|
Длина, м |
- |
- |
+ |
+ |
100.00 |
|
Ширина, м |
- |
- |
+ |
+ |
0.30 |
|
Высота, м |
- |
- |
+ |
+ |
0.40 |
|
Код элемента по классификатору |
- |
- |
+ |
+ |
ЭЛ 40 15 31 01 |
|
Код материала |
- |
- |
+ |
+ |
СТ 00 10 |
|
Описание по классификатору |
- |
- |
+ |
+ |
Лотки дренажные водоотводные |
|
Запрещенные действия
Использование элемента конструкции «Лоток» при проектировании лотка у кромки проезжей части (необходимо использовать элемент конструкции «Лоток_MARKS»)
