11.15. Лестницы
Требования к моделированию
Таблица 127
Инструмент моделирования |
Системный инструмент «Лестница», «Перекрытие: несущее» |
Загружаемые семейства категории «Обобщенные модели» |

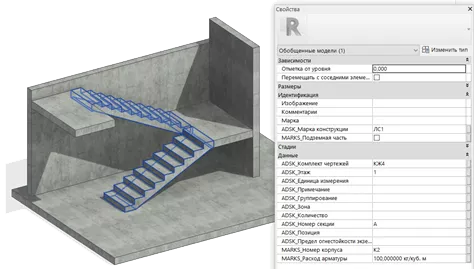

Внешний вид |
Проектируемый объем |
||
Этап |
К |
Выполняется: • Лестницы моделируются в разделе АР в условных габаритах и условном расположении. |
ПД |
Выполняется: • Лестницы в точных габаритах и точном расположении в объеме всего здания; • Заполнение параметров. |
|
ТД |
Выполняется: • Лестницы в точных габаритах и точном расположении в объеме всего здания; • Заполнение параметров, используемых при формировании сводной ведомости объемов работ и материалов. |
|
РД |
Выполняется: • Лестницы в точных габаритах и точном расположении в объеме всего здания; • Заполнение параметров используемых при формировании рабочих спецификаций. |
|
Примечание |
В моделях проектного этапа «Концепция» допускается копирование лестниц из раздела АР категории «Лестница». |
Межэтажные площадки должны быть выполнены системным семейством категории «Перекрытия» инструментом «Перекрытие: несущее». |
Монолитные лестничные марши должны быть выполнены контекстными семействами категории «Обобщенные модели». |
Сборные лестничные марши должны быть выполнены загружаемыми семействами категории «Обобщенные модели». |
Запрещенные действия |
Разработка элементов модели участвующих в оформлении документации в рабочих наборах начинающихся с «(50)_» |
Требования к параметризации
Таблица 128
Атрибут |
Этап |
Пример заполнения |
||||
К |
ПД |
ТД |
РД |
|||
Уровень геометрической проработки модели |
||||||
Геометрия |
Условные габариты |
• |
||||
Точные габариты |
• |
• |
• |
|||
Условное расположение |
• |
|||||
Точное расположение |
• |
• |
• |
|||
Внешний образ/вид |
• |
• |
• |
• |
||
Материалы1 |
• |
• |
||||
Уровень проработки атрибутивной информации |
||||||
Размеры |
Объем |
• |
• |
• |
0,5 м3 |
|
Идентификация |
Описание |
• |
• |
• |
Лестница монолитная |
|
ADSK_Материал / Материал несущих конструкций |
• |
• |
• |
Бетон B25 |
||
ADSK_Предел огнестойкости2 |
• |
R 120 |
||||
MARKS_Расход арматуры |
• |
• |
120 кг/м3 |
|||
Маркировка |
ADSK_Марка конструкции |
• |
• |
Лм-1 |
||
Ресурсы |
ADSK_Единица измерения2 |
• |
шт. |
|||
ADSK_Завод изготовитель2 |
• |
Россия |
||||
Положение |
ADSK_Номер здания |
• |
• |
• |
• |
Строение 1 |
ADSK_Этаж |
• |
• |
• |
• |
3 |
|
ADSK_Номер секции / MARKS_Номер корпуса |
• |
• |
• |
• |
К3 |
|
MARKS_Подземная часть |
• |
• |
• |
• |
Да/Нет |
|
Прочее |
ADSK_Комплект чертежей3 |
• |
КЖ1 |
|||
1 - Всем элементам (каждому отдельному слою) должен быть назначен конкретный материал из библиотеки материалов.
2 - Заполняется только у элементов, для которых явное указание требуется, согласно проектным решениям.
3 - Заполняется если информационная модель выдается итерационно, параллельно с передачей комплектов рабочей документации, до завершения общего процесса проектирования.
